Montage des
panneaux
latéraux
14
I4-

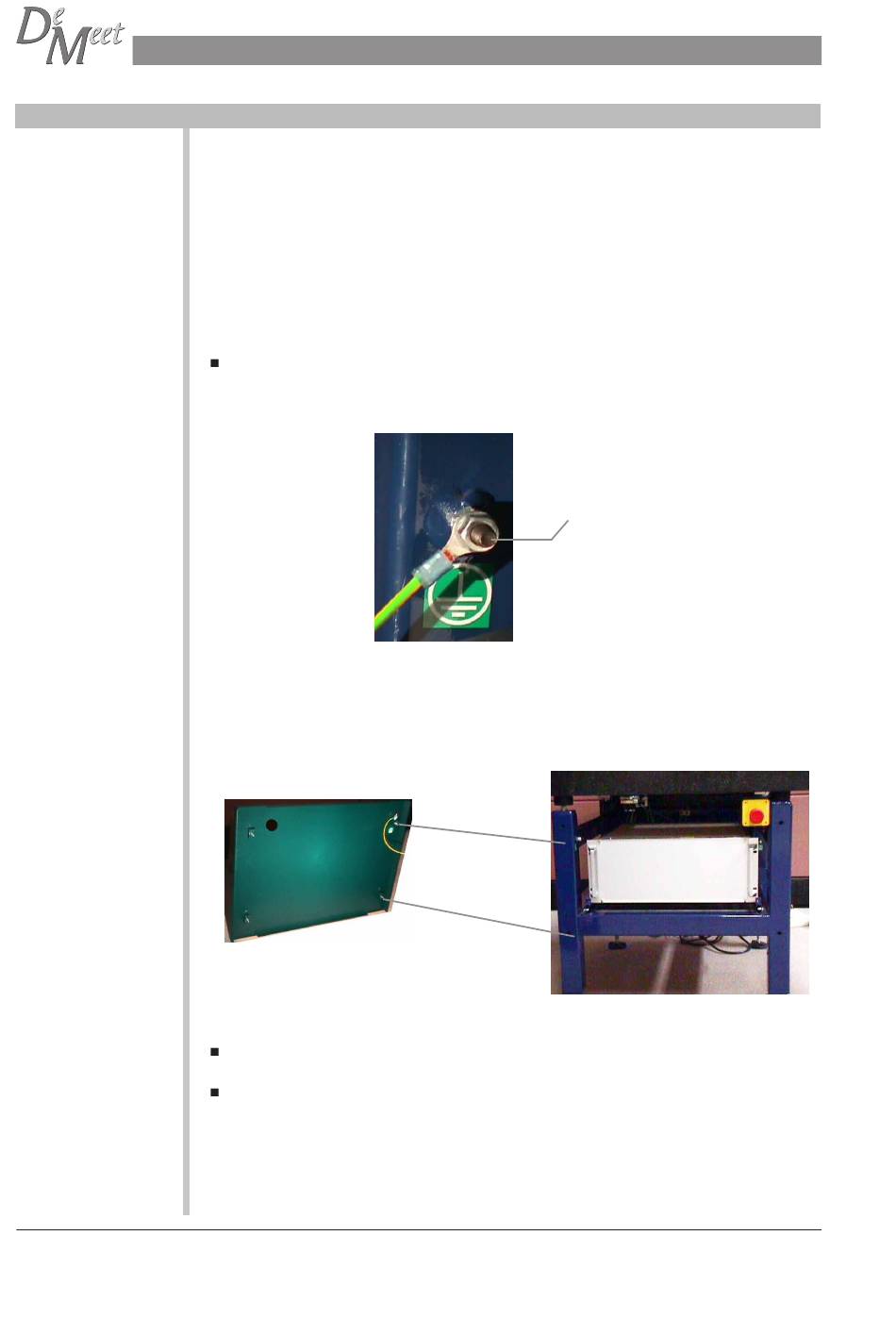

4. Installation des panneaux
Les panneaux qui doivent être montés sur la DeMeet, servent à protéger l'intérieur de
la DeMeet. Les panneaux se trouvent dans la 'caisse interne'. Manipulez les panneaux
avec précaution pour éviter les chocs.
Quatre panneaux doivent être montés sur la DeMeet. Le panneau avec un trou pour le
'bouton d'arrêt d'urgence' (référez-vous au manuel Connexion de la DeMeet pour de
plus amples informations), est le panneau avant. Le panneau contenant les deux
ventilateurs électriques est le panneau arrière. Les deux panneaux plus longs sont les
panneaux latéraux.
Connectez le fil de terre des panneaux latéraux sur le 'support mécanosoudé' de la
DeMeet. Positionnez le coté du panneau présentant le fil de terre aussi près que
possible de la 'vis de terre'.
Les panneaux sont montés en positionnant les quatre embouts des panneaux en face
des quatre trous du 'support mécanosoudé' de la DeMeet. Poussez le panneau jusqu'à ce
que les embouts se clipsent dans les trous du 'support mécanosoudé' de la DeMeet.
Panneau
Montez les panneaux latéraux.
Connectez le fil de terre du panneau avant correctement à la DeMeet et montez le
panneau avant.
Il est recommandé d'installer le panneau arrière une fois que les câbles de la DeMeet
sont connectés. Référez-vous au manuel Connexion de la DeMeet pour la connexion
des câbles.
Vis de terre
Fil de terre
Copyright
Installation de la DeMeet
Support mécanosoudé
©
2002 Schut Geometrical Metrology
