Dans ce cas, une figure graphique en forme carrée sera affichée, représentant les 4
points de palpage machine pris et les droites de connexion entre eux. La DeMeet
Palpeur rependra automatiquement le Plan à plusieurs points suivant avec 4 points,
affichés dans l'Indicateur de Points.
Lorsque le plan a été corrrectement défini, il faudra la niveler. Ceci créera un vecteur
normal au plan, affiché comme une flèche jaune.
Appuyez sur le bouton niveler sur la Barre d'Outils (
).

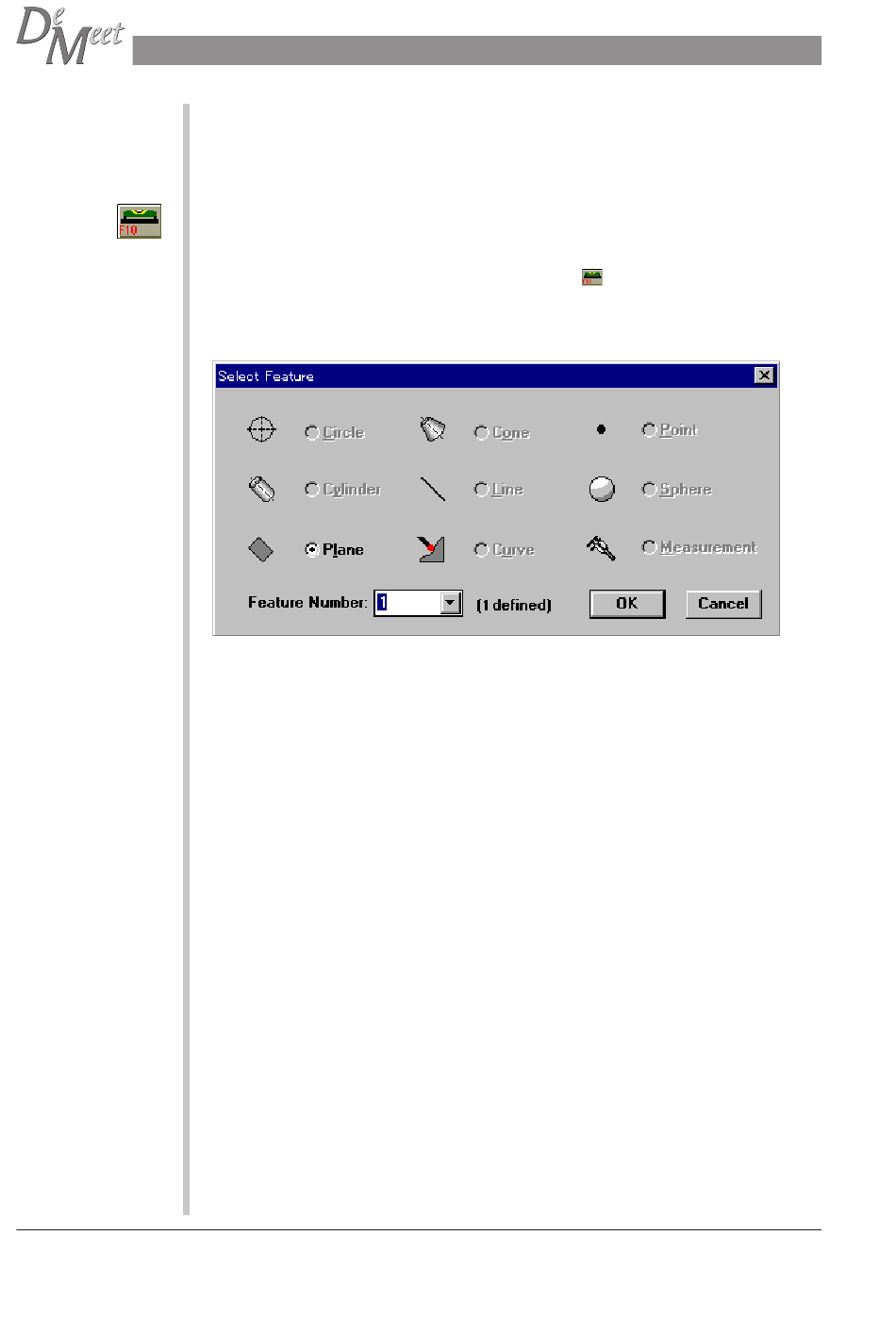

La boîte de dialogue Sélectionner Figure apparaîtra.
Cette boîte de dialogue permet la sélection d'une figure antérieurement définie,
pour dégauchir. Dans ce cas, il s'agit de Plan1. Le bouton radio du plan est coché,
et le numéro du plan sera affiché dans la fenêtre à côté du Numéro de Figure. Dans
ce cas, le numéro de Figure est 1.
Dans ce cas, les autres figures seront estompées et ne peuvent pas être
sélectionnées, parce qu'elles ne sont pas encore définies.
Appuyez sur 'OK' .
Le plan sera dégauchi après OK. Lorsqu'une figure est dégauchie, cette figure sera
affichée dans la Zone de Visualisatin Graphique avec une flèche jaune.
Cette opération créera un vecteur normal au surface supérieure. Lorsqu'elle est suivie
par un dégauchissage, la direction positive en Z est pareille au vecteur normal.
La position de l'axe X dans le système de coordonnées XY doit maintenant être
définie. L'opération suivante est de créer le dégauchissage qui produira les axes X, Y
et Z.
