Bouton de
tolérance
Copyright
©
2001 Schut Geometrical Metrology

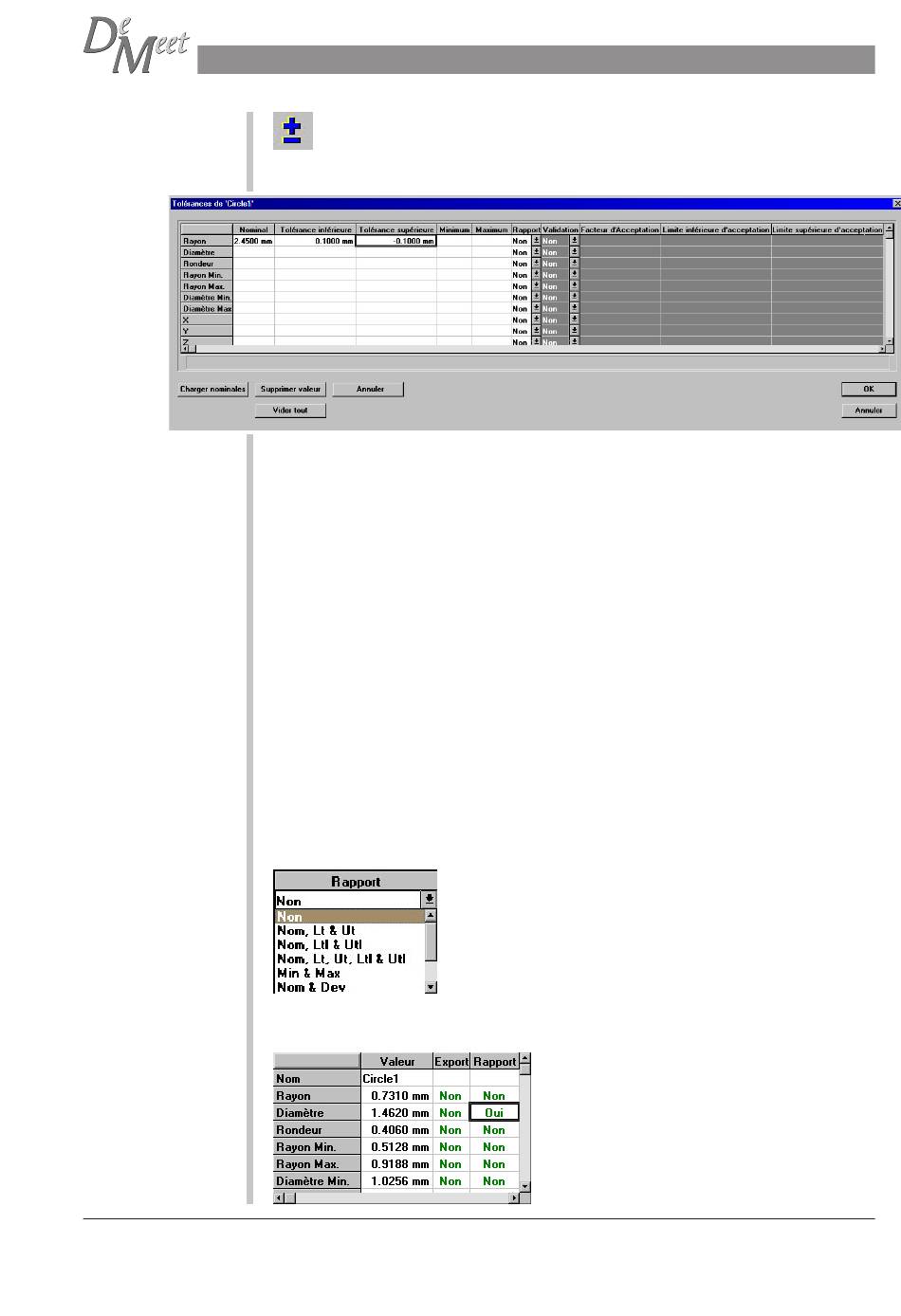

Le bouton de tolérance vous permet d'additionner des données nominales et des
données de tolérance au rapport. Il est aussi possible d'additioner des données
de validation. Une fois sélectionné, la fenêtre 'Edition de Tolérance' suivante
apparaît.
Dans la fenêtre 'Edition de Tolérance', on peut éditer les cellules en entrant les valeurs
manuellement ou en chargeant des valeurs de tolérance et/ou des conditions de
sélection.
Exemple : Une des valeurs sur le dessin est X :-> 25 ± 0.1
La colonne 'Nominal' est pour les valeurs nominales de la dimension d'une figure. (Dans
l'exemple: 25)
Les colonnes 'Tolerance inférieure' et 'Tolerance supérieure' sont pour les valeurs de
tolérance supérieures et inférieures de la dimension d'une figure. (Dans l'exemple:
'Tolerance inférieure' = -0.1. 'Tolerance supérieure' = 0.1. Remarquez qu'il faut inclure un
'moins' dans la 'Tolérance inférieure' dans cet exemple.)
Les colonnes 'Minimum' et 'Maximum' contiennent les valeurs minimales et maximales
tolérées de la dimension d'une figure.
Exemple : Une des valeurs sur un dessin est X :-> 24.9 / 25.1.
'Minimum' sera donc 24.9. "Maximum' sera 25.1.
'Minimum' et 'Maximum' ne sont pas nécéssaires si le 'Nominal' et la 'Tolérance inférieure'
et '-supérieure' ont été éditées, et ils sont intitulés par ces tolérances quand ils ne sont
pas justes.
Dans la colonne 'Rapport' il est possible de faire une sélection pour rapporter les
combinations de torérance différentes. Regardez toutes les options avec la flèche de
défilement.
Après avoir sélectionné une combination, contrôlez que le champ 'Rapport' pour cette
dimension est activée dans la fenêtre 'Construction' . Regardez l'exemple au-dessous.
Manuel d'utilisation DeMeet Vidéo
Non
: Les tolérances ne sont pas imprimées
Nom
: Valeur nominale
LT & UT
: Tolérance inférieure et supérieure
LTL & UTL
: Limite de tolérance inférieure/supérieur
Min & Max
: Minimum et Maximum
Dev
: Déviation
53
