DeMeet Palpeur manuel d'utilisation
Appuyez sur 'OK' pour entre la figure sélectionnée.
Maintenant l'Indicateur de Points affichera 1 point encore à prendre (en compte
décroissant).
Appuyez encore sur C au clavier pour ouvrir la boîte de dialogue Sélectionner Figure
et sélectionnez Cercle. Dans cette boîte de dialogue, sélectionnez Cercle à nombre
de figure 3.
Appuyez sur 'OK' pour entrer la figure sélectionnée.
Si le mode Interruption n'est pas actif, la droite sera calculée, et les résultats seront
affichés dans le Mini-Report et affichés en deux dimensions dans la Zone de
Visualisation Graphique dans le plan couramment dégauchi après que le dernier
point de palpage machine est pris. Le Droite à plusieurs points est une figure à
deux dimensions. La DeMeet Palpeur rentrera automatiquement en définition de la
droite suivante, l'Indicateur de Points affichant 2 points.
Définissez Droite 5 à la même façon que Droite 4, comme décrit ci-dessus.
Définir Angle
Mettez le système au premier niveau en appuyant sur 'Echap' au clavier une fois
pour désélectionner l'option Palette couramment sélectionnée, et encore une fois
pour désélectionner la fonction Barre d'Outils couramment sélectionnée.
L'Angle doit être défini entre Droites 4 et 5.
Appuyez sur le bouton Mesure entre Figures sur la Barre d'Outils (
). Une fois
sélectionné, un nombre d'options s'activera sur la Palette.
Il y a 6 options Palette pour la mesure entre figures. Mesure linéaire, Mesure d'un
Angle entre deux droites, Mesure d'un Diamètre de Cône, Mesure dégauchi,
Tolérances Isométriques et Mesure de Distance.
L'option Palette F3 ne peut pas être sélectionnée, parce qu'il n'y a aucune figure
stockée pour définir cette figure. Les boutons X, Y et Z sont estompés, référants à
des options Palette spécifiques.
Appuyez sur Mesure d'un Angle entre deux droites ( ) sur la Palette pour définir
Mesure 1 (Measurement 1).
La boîte de dialogue Sélectionner Figure s'ouvrira, parce qu'un Angle peut
seulement être défini en mode Indirect. Les droites doivent être prises en
sélectionnant des figures antérieurement définies. Dans cet exemple, Mesure1 sera
définie à l'aide des figures stockées Droite 4 et Droite 5.

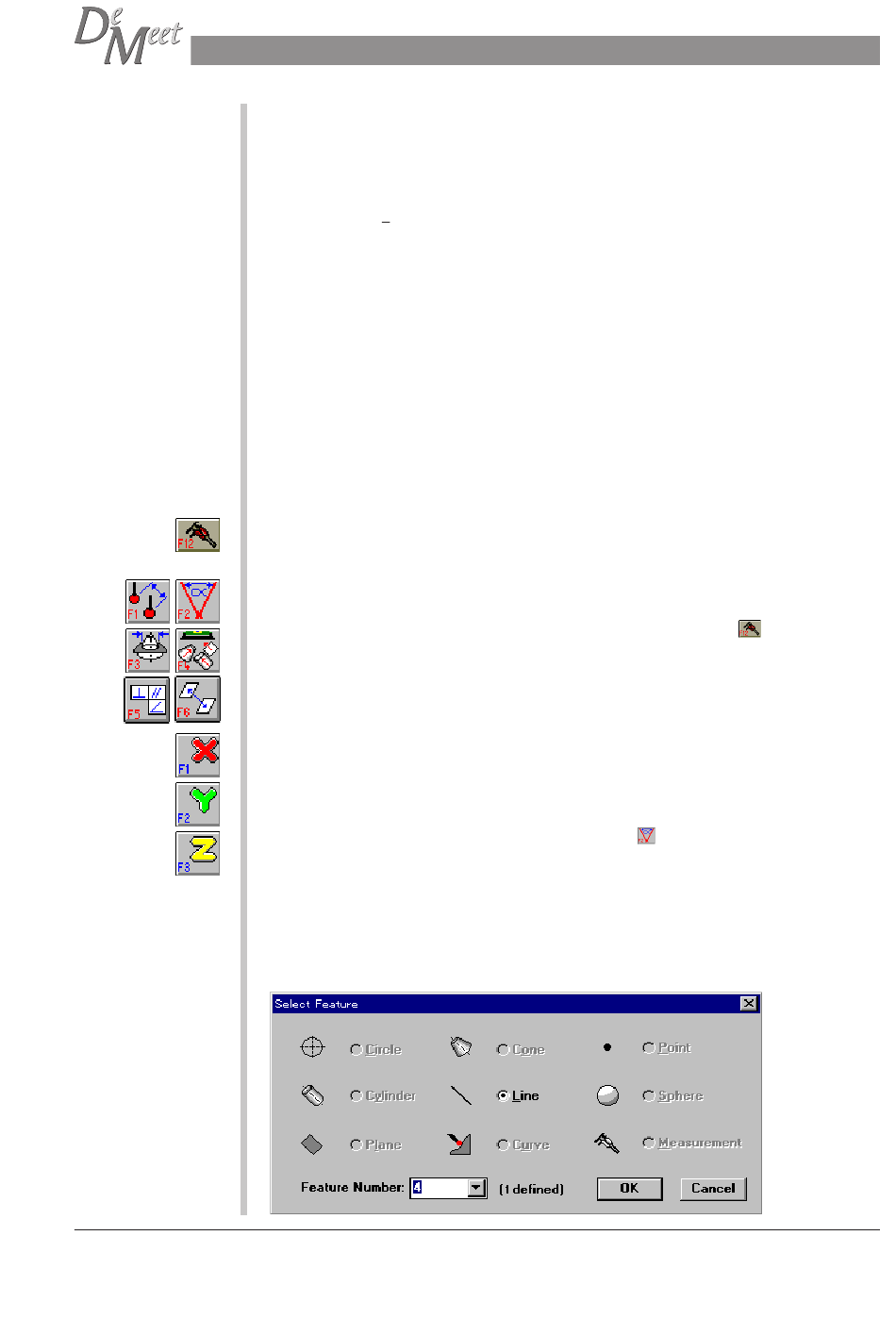

Dans cette boîte de dialogue, sélectionnez Droite à numéro de figure 4.
199
Copyright
©
2001 Schut Geometrical Metrology
