Définir un Plan
parallèle
Copyright
©
2001 Schut Geometrical Metrology

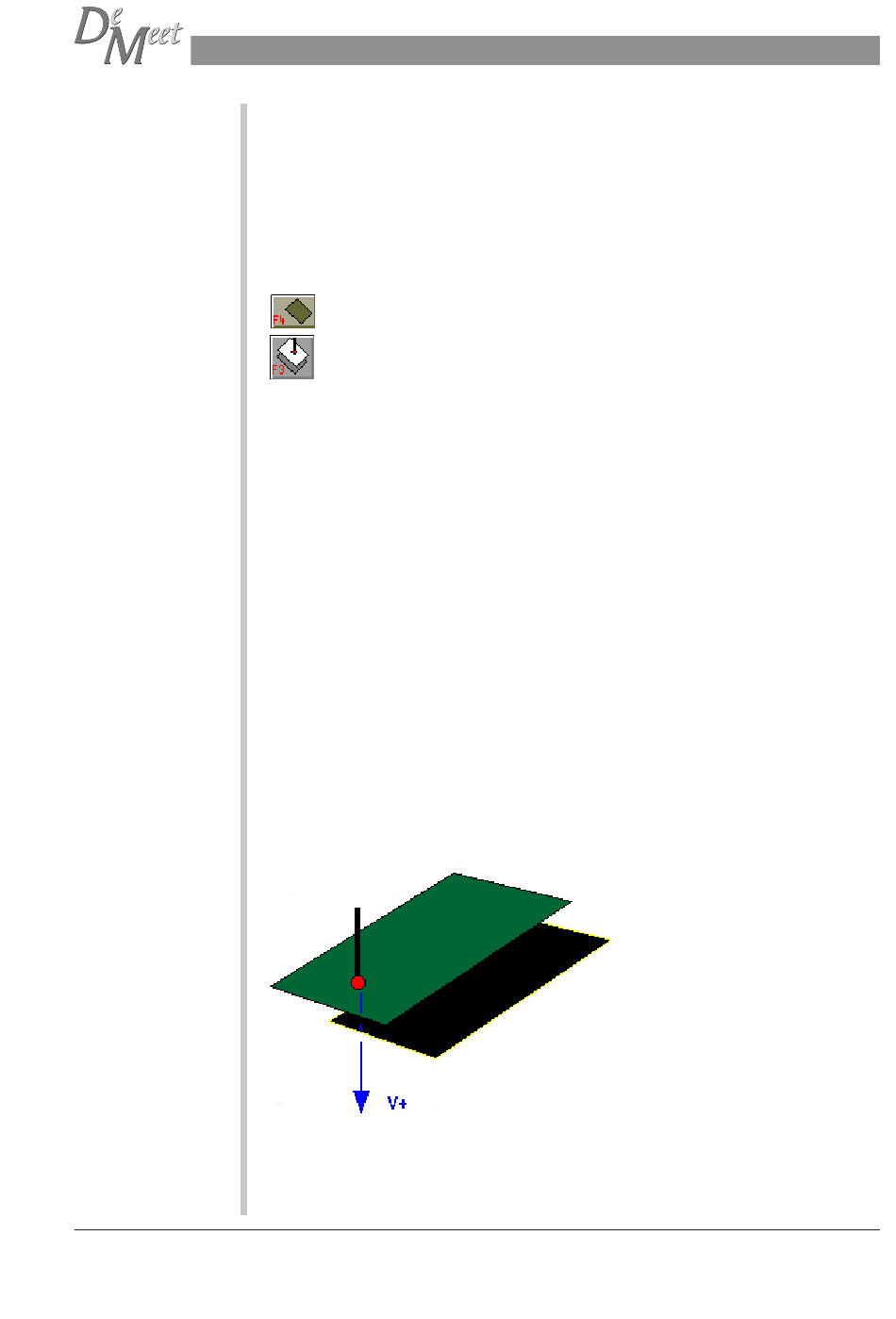

Un plan construit à travers 1 ou plusieurs points, parallèle à un plan existant. On
peut dégauchir sur cette figure afin de créer l'axe primaire Z, si elle est suivie par un
dégauchissement, et le défaut pour la projection de figures 2D (droites, en mode
Direct, et cercles).
Sélectionnez une figure antérieurement définie dans la boîte de dialogue
Sélectionner Figure. Puis, saisissez 1 ou plusieurs points de palpage machine, ou
sélectionnez un ou plusieurs figures stockées, par exemple des points.
Pour quitter cette option, appuyez sur 'Echap' sur la Barre d'Outils, ou sur 'Echap' sur
le clavier.
mode Direct
Syntaxe du Programme dans l'Editeur de programmes
DEFINE PLANE PARALLEL Nn PLn | CYn | COn MACHINEn In Jn Kn;
signification:
PLANE
indique le type de figure comme un Plan.
PARALLEL
indique que le plan est à définir comme un plan parallèle.
Nn
indique que le plan est à stocker comme numéro n.
PLn
indiquer le numéro n de plan de base auquel le plan est
parallèle.
MACHINEn
indique le nombre de points de palpage machine à prendre pour
définir le plan.
In,Jn,Kn
indique les composants du vecteur du plan.
Note:
Cette commande doit être suivie par des points de Liaison (LINK) et de Cible
(TARGET), s'il faut saisir des points en CNC.
Lors de l'opération de prendre des points de palpage machine, assurez-vous de
prendre des points de liaison, si le chemin direct entre les 2 points est bloqué par
quelque obstacle.
DeMeet Palpeur manuel d'utilisation
89
