Manuel d'utilisation DeMeet Vidéo
Cette fenêtre 'Tolérance de position réelle' est divisée en trois sujets principaux. Ces sujets
sont nommés et indiqués comme: 'Taille', 'Position' et 'Validation' .
[ Taille - Elément] :
Sélectionnez la taille de la figure à laquelle 'Position réelle' se rapporte. Le bouton avec
la flèche vers le bas au côté droite de la cellule ouvre une liste qui contient toutes les
éléments possibles définis avant pour déterminer 'Position réelle' .
Notez:
Pour déterminer 'Position réelle', il faut que l'élément sélectionné ait des valeurs
nominales et de tolérance si la 'Condition du matériel' est ou 'Maximum' ou 'Minimum' .
Quand il faut régler ces tolérances, appuyez sur le bouton 'Tolérance' (
) pour ouvrir la
fenêtre 'Edition de tolérance' et éditez les nominaux et les tolérances.
[Taille - Forme]
Sélectionnez la forme de l'élément à laquelle 'Position réelle' se rapporte. La flèche vers
le bas à la côté droite de la cellule ouvre une liste qui contient toutes les dimensions
possibles de l'élément sélectionné pour déterminer la 'Position réelle' .
[Taille - Condition du matériel]
Sélectionnez la condition du matériel à laquelle 'Position réelle' se rapporte. La flèche
vers le bas à la côté droite de la cellule ouvre une liste qui contient 'Sans tenir compte
de la taille', 'Maximum' (Condition du matériel) et 'Minimum' (Condition du materiel).
Quand vous utilisez ou 'Maximum' ou 'Minimum', il faut régler les tolérances pour
l'élément sélectionné.
[ Position - Elément ]
Sélectionnez l'élément à la position duquel 'True Position' se rapporte. La flèche vers le
bas à la côté droite de la cellule ouvre une liste qui contient toutes les dimensions
possibles de l'élément sélectionné pour déterminer la 'Position réelle' .
Notez:
Pour déterminer Position réelle, il faut que l'élément sélectionné ait des valeurs
nominales et de tolérance pour des coordonnées X,Y et/ou Z. Quand il faut régler ces
tolérances, appuyez sur le bouton 'Tolérance' (
)pour ouvrir la fenêtre 'Edition de
tolérance' et éditez les nominals et les tolérances.
[Position - Coordonnées]

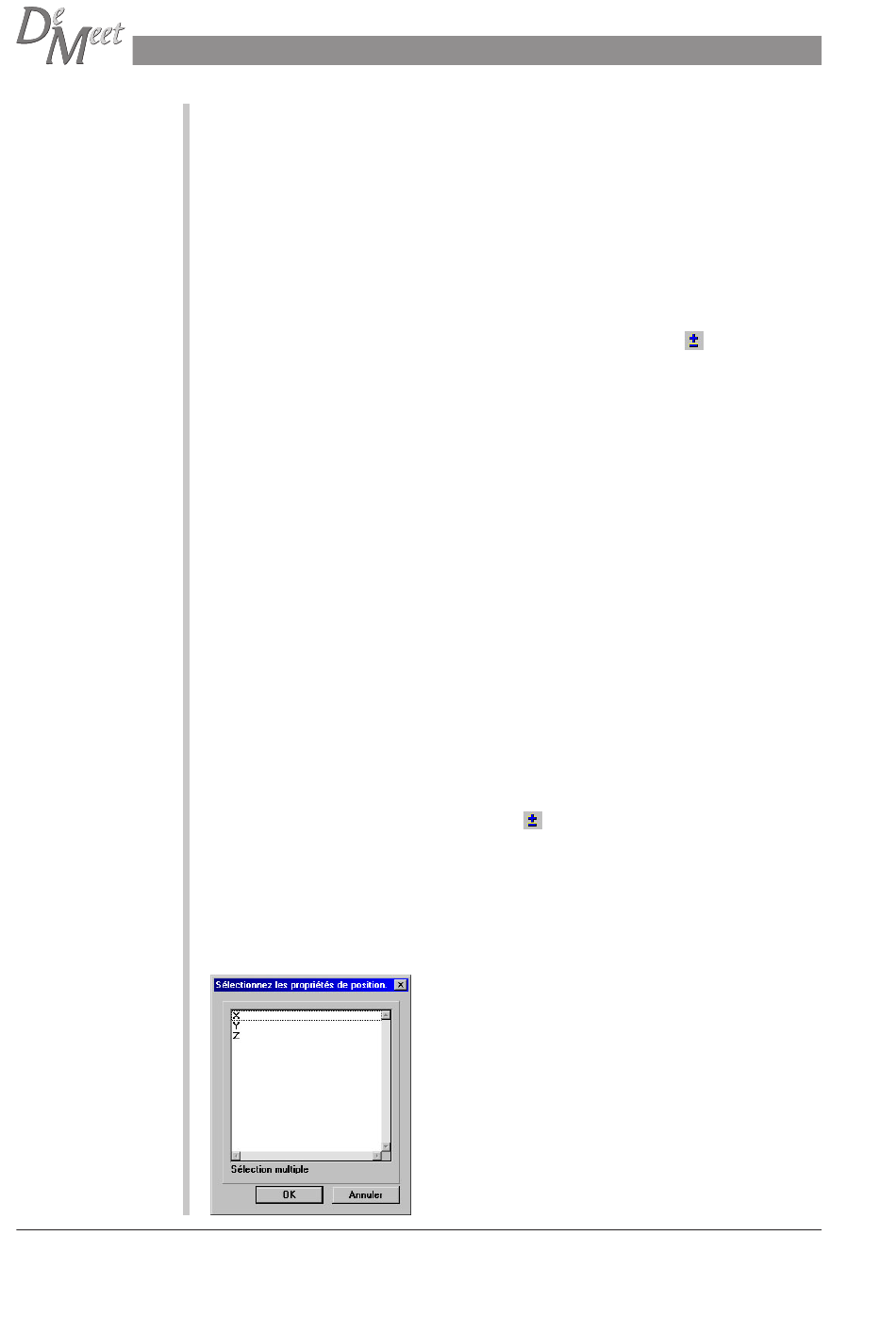

Sélectionnez les coordonnées de l'élément auxquelles 'Position réelle' se rapporte.Le
bouton au côté droite de la cellule ouvre une fenêtre de sélection.
60
