Définir un Plan de
Référence
Copyright
©
2001 Schut Geometrical Metrology

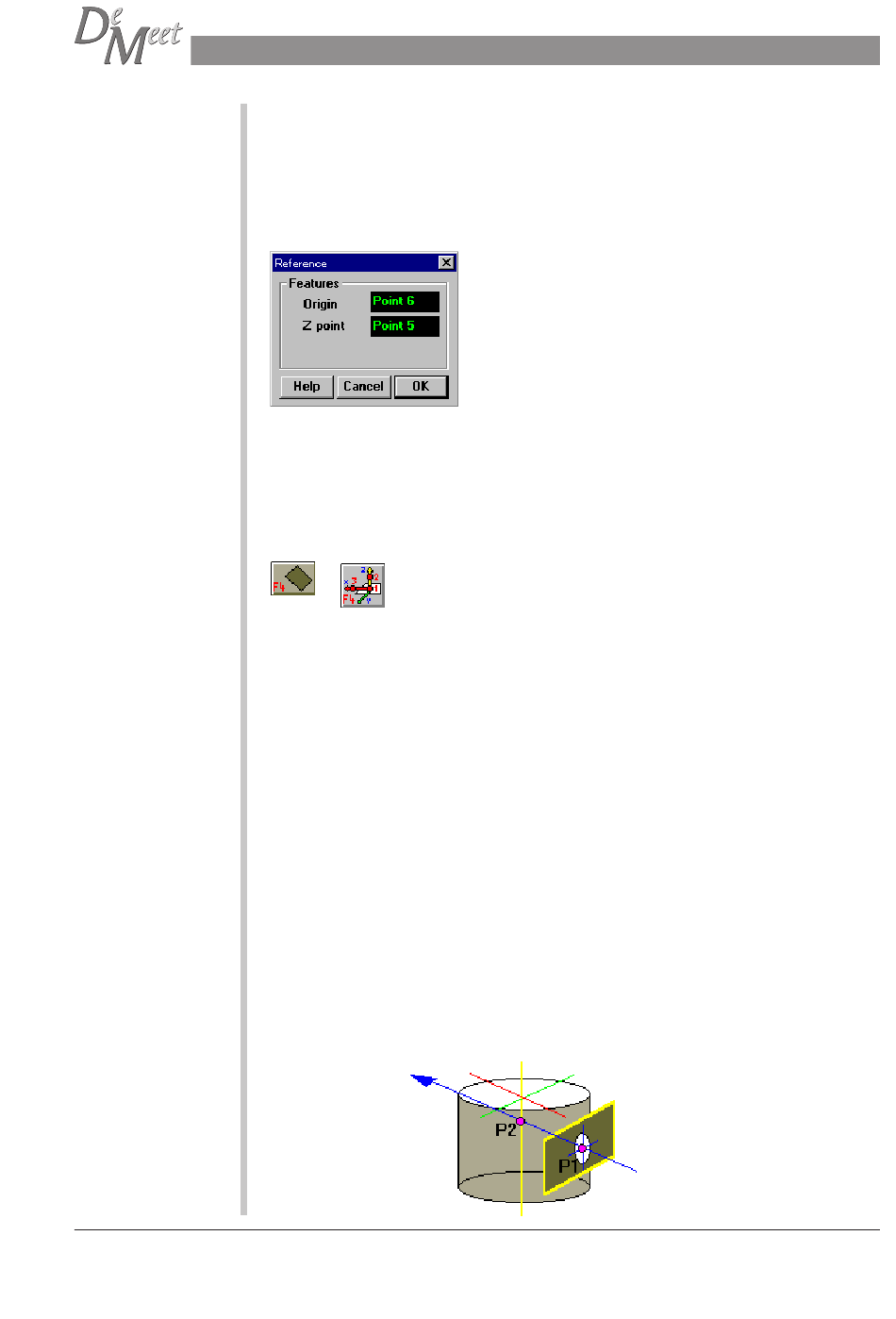

Un plan crée perpendiculairement par rapport à un vecteur à travers deux figures
stockées, par exemple des points. Le premier point qui croise le deuxième point
détermine la direction du vecteur du plan. On peut dégauchir sur cette figure pour
créer l'axe primaire Z et le défaut pour la projection de figures 2D (droites, en mode
Direct, et cercles). Entrez 2 figures dans la boîte de dialogue Sélectionner Figure.
Acceptez les figures entrées en appuyant sur 'OK' dans la boîte de dialogue
Référence.
Pour quitter l'option 'Définir un Plan de Référence', appuyez sur le bouton 'Annuler'
dans la boîte de dialogue Sélectionner Figure ou la boîte de Référence, ou appuyez
sur 'Echap' sur le clavier.
Note:
L'aide n'est pas encore disponible.
seulement mode Indirect
Syntaxe du Programme dans l'Editeur de programmes
DEFINIR PLAN REFERENCE Nn FIGURE (Pn | Cn | Sn Pn | Cn | Sn) | B2;
signification:
PLAN
indique le type de figure comme un Plan.
REFERENCE
indique que le plan est à définir comme un plan de Référence.
Nn
indique que le plan doit être stocké comme Numéro n.
FIGURE
indique que le plan est à construire à partir d'un nombre de
figures antérieurement définies.
Pn,Cn,Sn,B2
indique les figures antérieurement définies dont est construite
le plan. Elles sont insérées dans la définition comme des Points
(Pn), Cercles (Cn), Sphères (Sn) ou
'n' est le numéro de Point, Cercle ou Sphère, ou dans le cas de
Points à
mémoire.
Exemple :
DEFINIR PLAN REFERENCE N1 FIGURE P1 P2;
DeMeet Palpeur manuel d'utilisation
tampon, le nombre de points à prendre du compteur
Points à tampon
du PIC (Bn).
91
