Montage
des pieds et
des capots
Placement
de la DeMeet
12
I4-

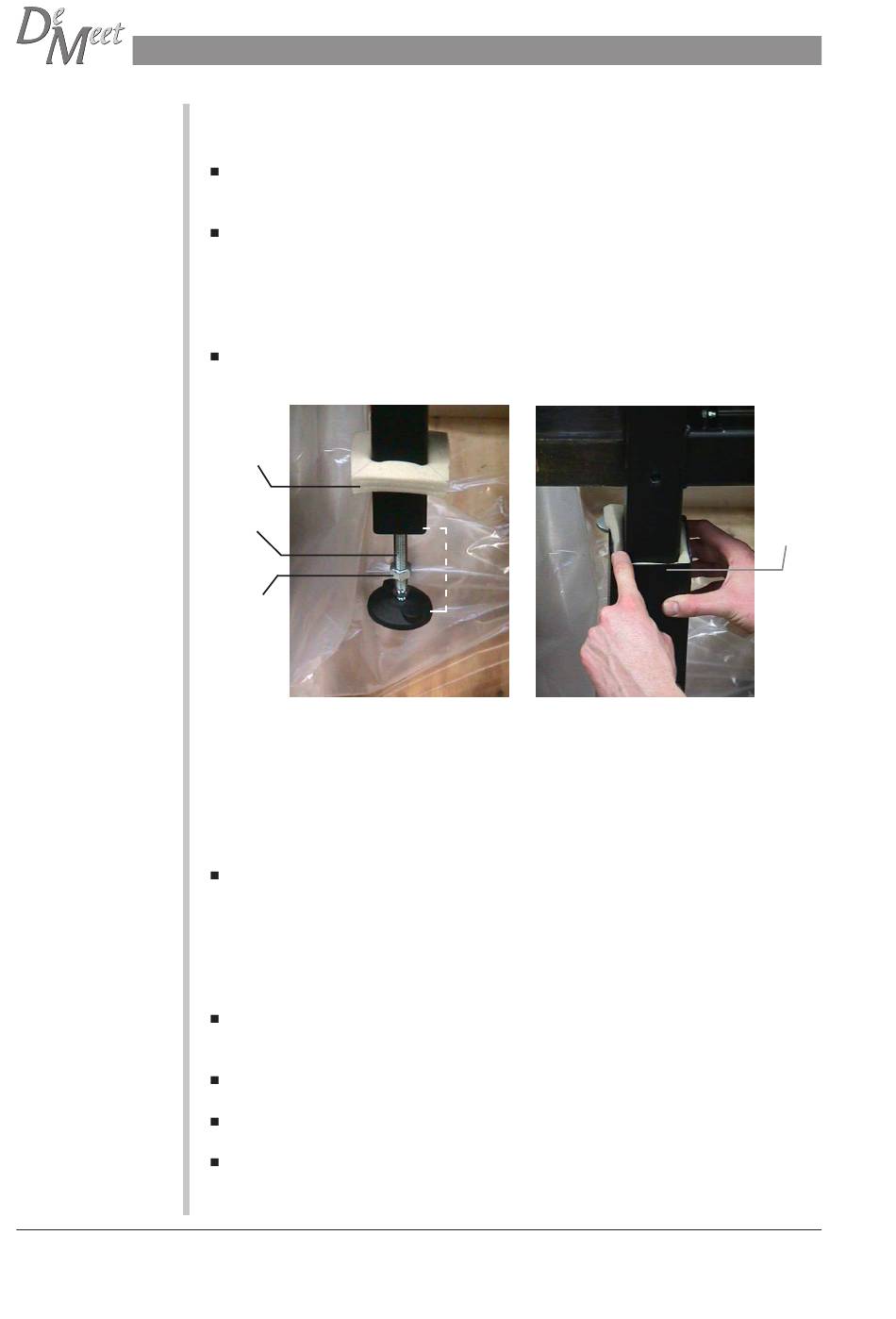

La DeMeet est soulevée par le fenwick et les 'pieds' de la DeMeet peuvent être installés.
Les 'pieds', les mousses rectangulaires et les 'capots' se trouvent dans la 'caisse interne'.
Placez la mousse rectangulaire autour de la partie inférieure du support comme
indiqué.
Vissez un 'pied' jusqu'à ce que la distance entre la base du 'pied' et le bas du support
mécanosoudé de la DeMeet-400 soit d'environ 85 mm. Pour la DeMeet-404/-443/-
705 elle doit être d'environ 80 mm. La distance entre la base du 'pied' et le haut de
la table de mesure de la DeMeet-400 est d'environ 850 mm. Pour la DeMeet-404/-
443/-705 elle doit être d'environ 860 mm.
Enfilez les 'capots' autour des 'pieds' et maintenez sa position en utilisant le rect-
angle de mousse.
Rectangle
de mousse
Pied
Ecrou de
fixation
Enfilez les pieds et les capots sur la DeMeet
La DeMeet est maintenant prête à être placée. Pour minimiser les efforts sur le support,
utilisez les instructions suivantes pour placer la DeMeet.
Utilisez un sol stable et plat pour placer la DeMeet.
Déplacez la DeMeet à sa destination finale.
Laissez suffisament d'espace autour de la DeMeet (50 cm. minimum). Il sera ainsi plus
facile d'ajuster les pieds et d'accéder à l''unité de contrôle 19"' pour les connexions de la
machine (Référez vous au manuel Connexion de la DeMeet pour de plus amples informa-
tions).
Baissez la DeMeet avec précautions, jusqu'à ce que les pieds soient juste au dessus
du sol. La distance entre les pieds et le sol doit être d'environ 10 mm.
Placez les pieds arrières sur le sol en utilisant une clé.
Descendez la DeMeet avec précautions sur le sol.
Ajustez les 'pieds' avant au sol, en utilisant une clé, pour mettre la DeMeet de
niveau. Pour niveler la DeMeet utilisez un niveau en le plaçant dans les directions X
et Y. L'indication du niveau est d'environ 0.1mm/m.
Installation de la DeMeet
DeMeet-
400:
±85 mm
DeMeet-
404/-
443/-
705:
±80 mm
Copyright
©
Capot
2002 Schut Geometrical Metrology
