DeMeet Palpeur Manuel d'Utilisation
Mode Direct versus
La définition d'une figure se fait, dans un grand nombre de cas (sauf si indiqué
différemment), en Mode Direct ou en Mode Indirect.
Mode Indirect
Mode Direct.
La définition de figures en Mode Direct implique la prise de points de palpage
machinaux par déplacement du palpeur sélectionné avec le joystick envers la destina-
tion, et puis toucher la figure.
Mode Indirect.
La définition de figures en Mode Indirect implique une sélection de figures, pris
antérieurement, dans la boîte de dialogue Sélectionner Figure.
Lorsqu'une figure peut seulement être définie en Mode indirect, la boîte de dialogue
Sélectionner Figure s'ouvre automatiquement.
En définissant une figure qui s'accorde avec le Mode direct ainsi qu'avec le Mode
indirect, l'opérateur devra ouvrir la boîte de dialogue Sélectionner Figure lui-même.
Pour ouvrir cette boîte de dialogue, appuyez sur les touches de raccourci de la figure
stockée désirée. Un raccourci par le clavier est indiqué par la lettre soulignée dans la
boîte de dialogue Sélectionner Figure Par exemple : Point -> le raccourci est 'P'
Note:
Seulement les figures antérieurement définies, qui peuvent être utilisées pour
définir la nouvelle figure désirée en Mode indirect, peuvent être sélectionnées et
sont affichées dans la boîte de dialogue Sélectionner Figure.
Exemple Mode indirect:
Si une droite doit être définie à l'aide de deux points antérieurement définis,
d'abord appuyez sur F3
(Définir Droite) sur la Barre d'Outils, puis appuyez sur
F1
(Définir Droite à plusieurs points) sur la Palette.
Si le Banner est activé, quelques instructions sont maintenant affichées au dessus
de la Zone de Visualisation Graphique. L'indicateur des points encore à déterminer
indiquera 2, ce qui veut dire que 2 points doivent encore être trouvés pour définir
une Droite à plusieurs points, en Mode direct ou Indirecte.
Appuyez sur 'P' au clavier.

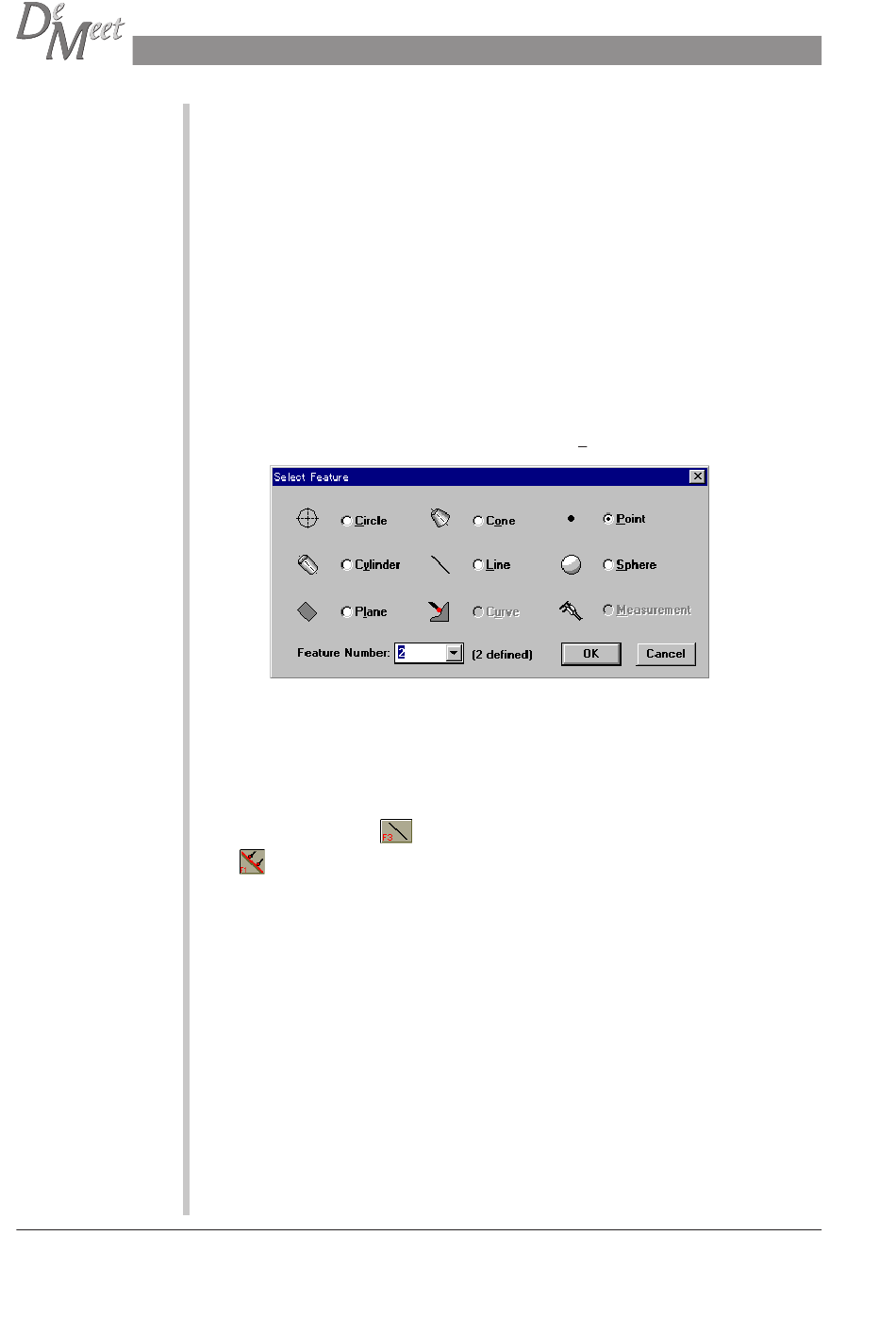

La boîte de dialogue Sélectionner Objet s'ouvrira, le bouton radio, à côté de Point, est
coché. La boîte Numéro d'Objet indique le point dernièrement défini, numéro 2. Appuyez
sur '1' au clavier. Maintenant la boîte Numéro d'Objet indique numéro 1. Appuyez sur 'OK'
dans la boîte de dialogue 'Sélectionner Objet' ou la touche Entrée au clavier pour
sélectionner point 1.
L'Indicateur des Points encore à déterminer affichera 1, ce qui veut dire qu'un point doit
encore être défini pour finir la définition d'une Droite à plusieurs points.
Appuyez sur 'P' au clavier et sélectionner point numéro 2 en appuyant sur 'OK' dans la
boîte de dialogue Sélectionner Objet ou 'Entrée' au clavier.
Maintenant une Droite à plusieurs points est définie en Mode indirect; la figure sera
affichée dans la Zone de Visualisation Graphique et les résultats dans le Mini-
Report.
36
Copyright
©
2004 Schut Geometrical Metrology
