La DeMeet Modèle Video
Copyright
©
2002 Schut Geometrical Metrology

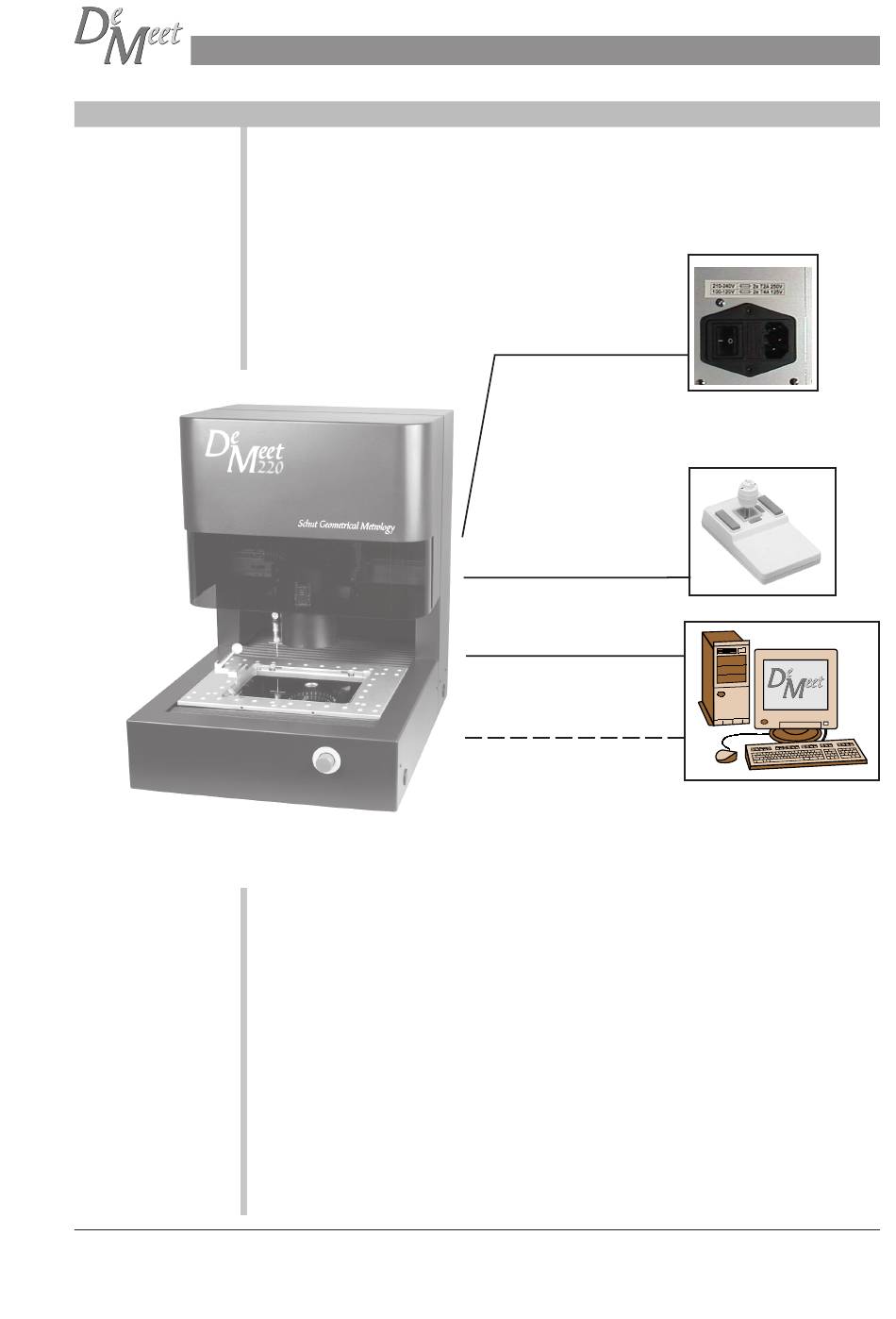

1. Connexion de la DeMeet
La DeMeet doit être connectée au PC, au secteur et au joystick. Trois câbles doivent
donc être connectés à la DeMeet (quatre, en cas de modèle DeMeet Vidéo). Le cordon
d'alimentation, le câble du joystick, le câble RS232C et, si la DeMeet est un modèle
Vidéo, un câble vidéo.
Les câbles doivent être connectés à l''unité de contrôle DeMeet 200'. Cette unité de
contrôle est située à l'arrière de la DeMeet. L''unité de contrôle DeMeet 200' contient
toute l'électronique de la DeMeet pour contrôler la machine.
1. Connexion du secteur
2. Connexion du Joystick
3. Connexion RS232C
4. Connexion Vidéo
(Uniquement pour les
modèles vidéo)
Connexion de la DeMeet
PC, clavier,
souris, écran
5
C2-
