Manuel d'utilisation DeMeet Palpeur

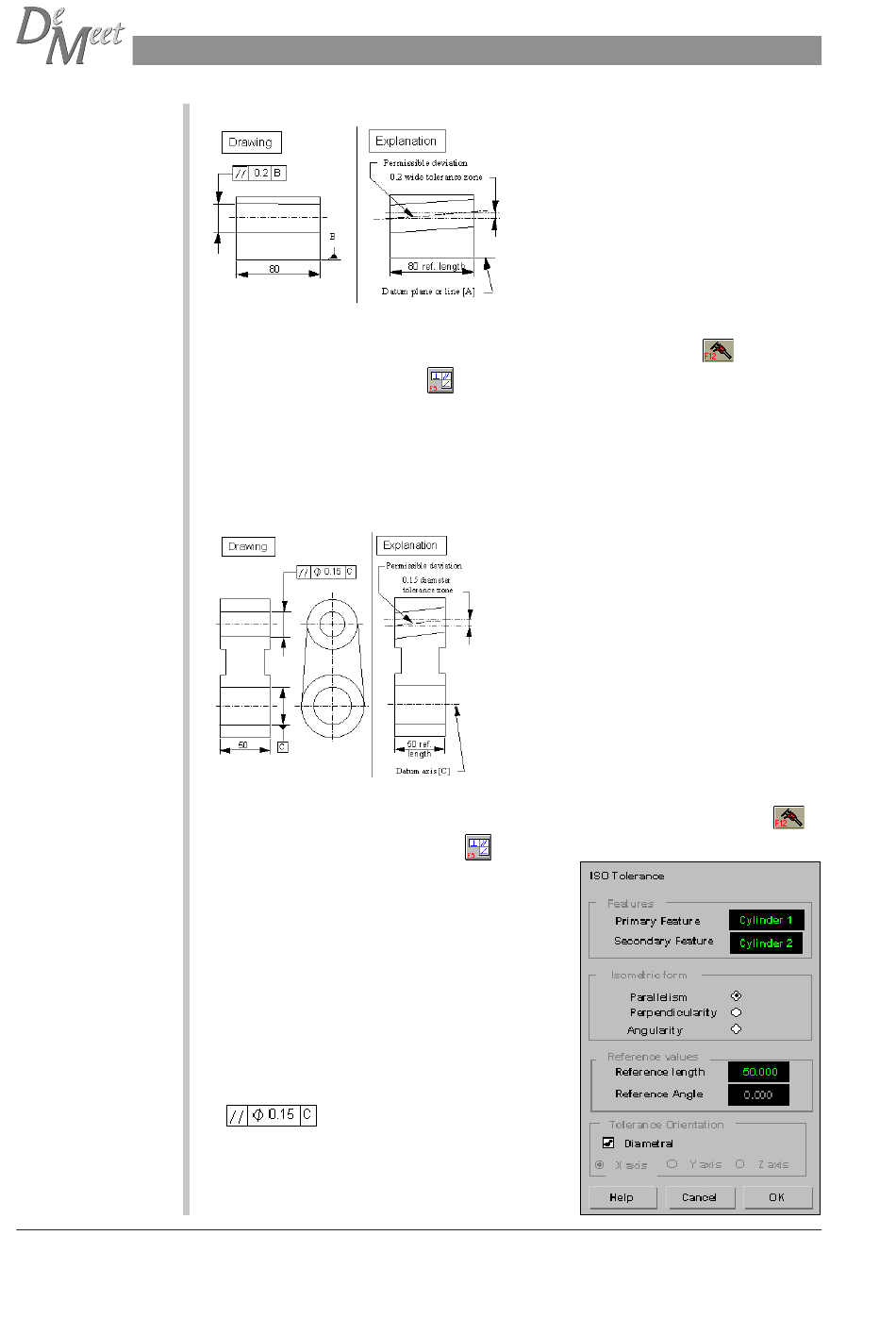

Exemple parallélisme 2.
Après la définition de plan1 sur la face d'origine [B], et de cylindre1 dans l'alésage
comme indiqué ci-dessus, sélectionner Mesure sur la barre d'outils (
), puis
tolérances ISO sur la palette (
).
Dans la boîte de dialogue tolérances ISO, sélectionnez plan 1 comme l'origine ou
figure 'primaire', et cylindre 1 comme la figure 'secondaire' .
Sélectionnez parallélisme dans la boîte de formes isométriques, et entrez une
longueur de référence de 80 comme indiqué dans le dessin. Ensuite, appuyez sur
OK. Le parallélisme sera calculé et stocké comme une Figure Mesurée.
Exemple parallélisme 3.
Après la définition de cylindre 1 dans l'alésage d'origine [C], et de cylindre 2 dans le
deuxième alésage comme ci-dessus, sélectionnez Mesure sur la barre d'outils (
),
puis tolérances ISO sur la palette (
). Cette sélection ouvrira la boîte de dia-
logue tolérances ISO.
Dans cette boîte de dialogue, sélectionnez
cylindre 1 comme la figure 'primaire', et cylindre
2 comme la figure 'secondaire' .
Sélectionnez parallélisme dans la boîte de
formes isométriques, et entrez une longueur de
référence de 50 comme dans le dessin.
Dans la boîte d'orientation de tolérances,
sélectionnez 'Diamétrale' pour le symbole de
tolérance diamétrale dans le dessin.
(
)
Maintenant, appuyez sur OK. Le parallélisme sera
calculé et stocké comme une Figure Mesurée.
144
