Bloc de déplacement
de l'axe Z
Vis d'entraînement
Copyright
©
2002 Schut Geometrical Metrology
Pendant que vous levez l'axe Z, tournez l''écrou d'entraînement' vers le haut à la main.
Laissez redescendre l'axe Z. Assurez-vous que la 'vis d'entraînement' entre dans le 'bloc
de déplacement de l'axe Z'.
Répétez cette étape si l'axe Z reste sur le 'maintien de l'axe Z'.
Bloc de déplacement de l'axe Z
libre de la vis d'entraînement
Vue de l'écrou d'entraînement assuré
dans le bloc de déplacement de l'axe Z
L'axe Z est maintenant ajusté et reste sur la 'vis d'entraînement' et le 'maintien de l'axe Z'
peut être retiré.
Retirez les vis qui fixent le 'maintien de
l'axe Z' à la 'table de mesure' de la DeMeet.
Retirer doucement le 'maintien de l'axe Z'
par le côté.

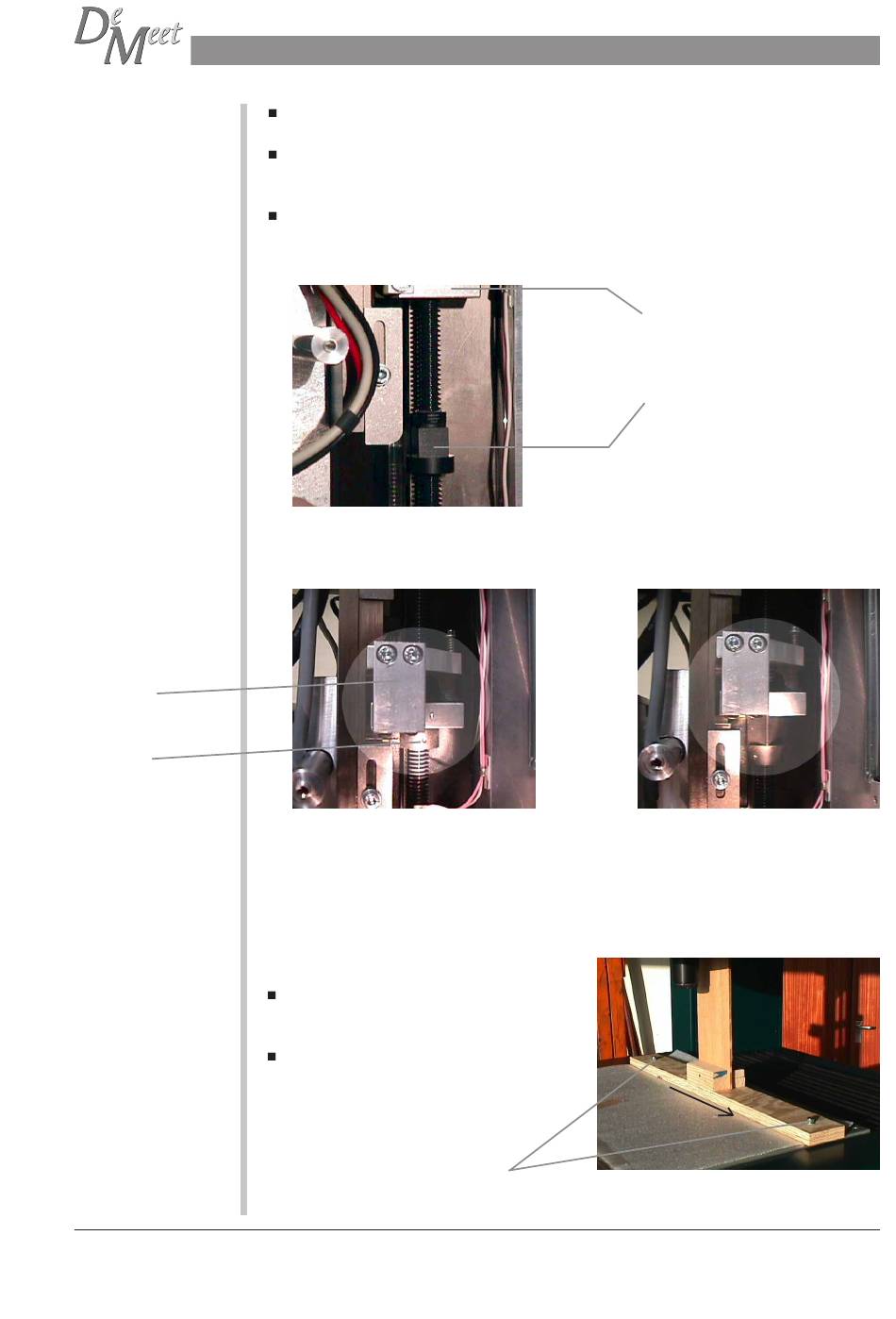

Installation de la DeMeet-220
Vis
Bloc de
déplacement de
l'axe Z
Tournez le bouton
vers le haut
Vue de l'écrou d'entraînement non
assuré dans le bloc de déplacement
de l'axe Z
15
I2-
