DeMeet Palpeur manuel d'utilisation
Afin de pouvoir prendre un Point de Liaison et le stocker dans le Programme de
Mesure, l'option Palette Définir un Cercle interne/externe compensé pour palpeur
doit être désélectionnée en appuyant sur 'Echap' sur la Barre d'Outils.
Sortez le palpeur du trou du Cercle 1 et prenez un Point de Liaison au-dessus du
centre du Cercle 1 à approximativement 2 cm au-dessus de Plan 1. Ce Point de
Liaison sera stocké dans le Programme de Mesure.
Déplacez le palpeur au-dessus le centre de Cercle 2 et prenez un Point de Liaison
au-dessus du centre du cercle 2 à approximativement 2 cm au-dessus du Plan1. Ce
Point de Liaison sera stocké dans le Programme de Mesure.

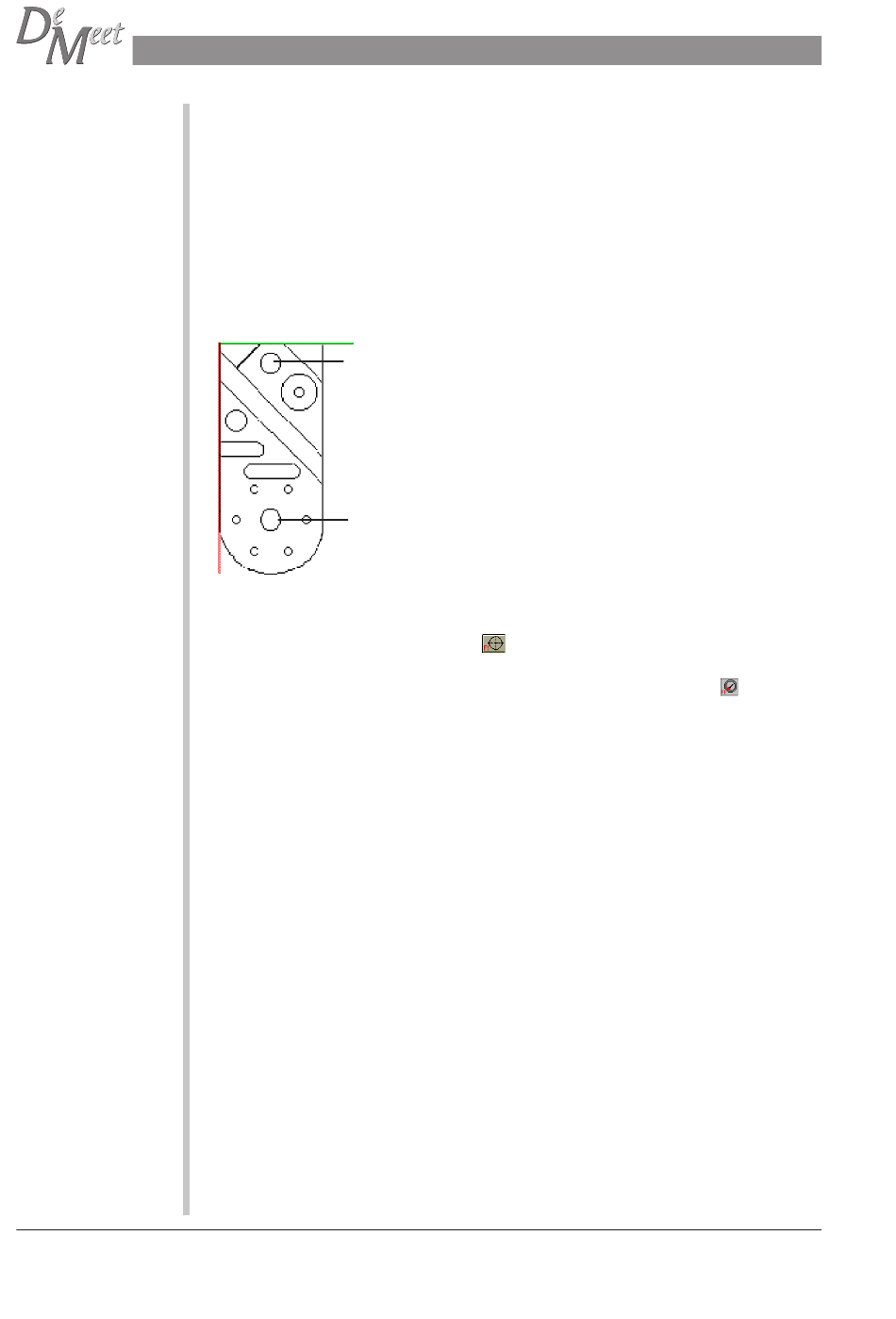

Circle 1
Circle 2
Appuyez sur le bouton Définir Cercle (
) sur la Barre d'Outils.
Appuyez sur Définir un Cercle interne/externe compensé pour palpeur (
) sur la
Palette pour définir Cercle2.
Déplacez le palpeur dans Cercle2, et prenez 4 points à distance égale dans les deux
sens horaires dans le trou.
Après que les points sont pris, le cercle sera calculé, et les résultats seront affichés
dans le Mini-Report et affichés en deux dimensions dans la Zone de Visualisation
Graphique dans le plan couramment dégauchi après que le dernier point de palpage
machine est pris. Le Cercle interne/externe compensé pour palpeur est une figure à
deux dimensions.
La DeMeet Palpeur rentrera automatiquement en définition du cercle suivant,
l'Indicateur de Points affichant 4 points.
Afin de pouvoir prendre un Point de Liaison et le stocker dans le Programme de
Mesure, l'option Palette Définir un Cercle interne/externe compensé pour palpeur
doit être désélectionnée en appuyant sur 'Echap' sur la Barre d'Outils.
Sortez le palpeur du trou du Cercle 2 et prenez un Point de Liaison au-dessus du
centre du Cercle 2 à approximativement 2 cm au-dessus de Plan 1. Ce Point de
Liaison sera stocké dans le Programme de Mesure.
196
Copyright
©
2001 Schut Geometrical Metrology
