Définir un Point
offset
Copyright
©
2001 Schut Geometrical Metrology

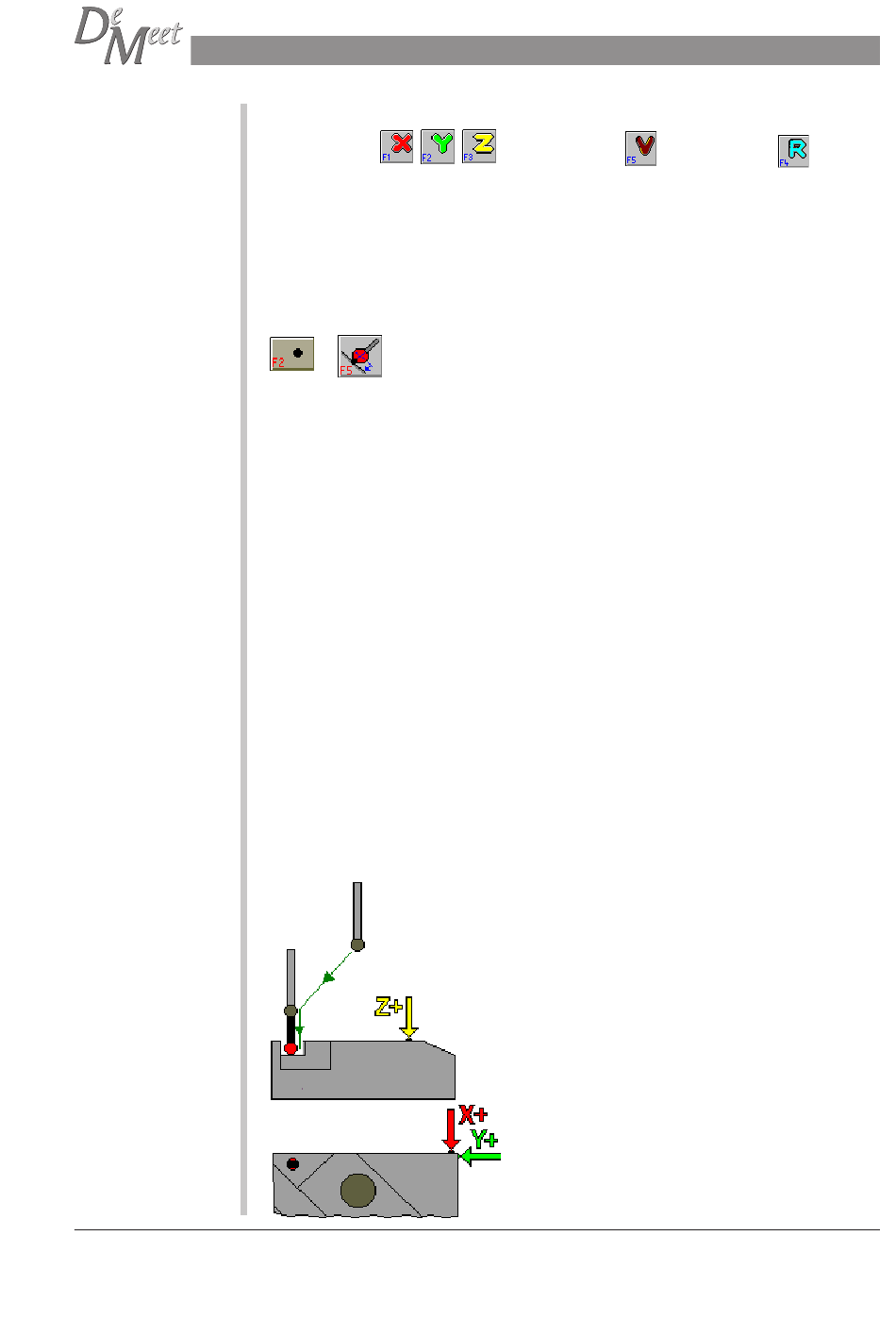

Un point dont les coordonnées sont offset par le rayon du palpeur le long d'un ou
plusieurs axes (
travers le plan couramment dégauchi. Sélectionnez l'offset requis en appuyant sur
les boutons Offset dans la Palette.
Référez-vous à la section 'Offset ........ select' dans ce manuel.
Prenez un point de palpeur machine (les figures stockées sont illégales avec cette
commande).
Raccourci sur le clavier : F5.
Pour quitter cette option, appuyez sur 'Echap' sur la Barre d'Outils, ou sur 'Echap' sur
le clavier.
Seulement mode Direct
Syntaxe du Programme dans l'Editeur de programmes
DEFINIR POINT OFFSET Nn V | R | X | Y | Z MACHINEn;
signification:
POINT
indique le type de figure comme un Point.
OFFSET
indique que les points sont à définir comme des points de
palpeur Offset.
Nn
indique que les points à stocker commencent à Numéro n.
V
indique que le point doit être offset le long du Vecteur
d'approche.
R
indique que le point doit être offset le long d'un Droite Radiale
depuis date.
X
indique que le point doit être offset le long de l'axe X.
Y
indique que le point doit être offset le long de l'axe Y.
Z
indique que le point doit être offset le long de l'axe Z.
MACHINEn
indique le nombre de Points de palpage machine à prendre pour
définir les points.
Exemple :
DEFINE POINT OFFSET N1 Z MACHINE1;
LINK X5.000 Y65.000 Z1.000;
TARGET X5.000 Y65.000 Z5.000;
DeMeet Palpeur manuel d'utilisation
) ou un vecteur (
), ou un radial (
) à
63
