DeMeet Palpeur manuel d'utilisation
Sélectionner un
Maintenant, l'autre palpeur qualifié, le TP2A90B90, sera sélectionné pour mesurer
autre palpeur
les cercles le long de Plan2. Assurez-vous que la procédure suivante est stockée
dans le Programme de Mesure en activant le mode Apprentissage, parce que la
position courante de la DeMeet devra changer du centre du Palpeur d'Origine au
deuxième palpeur, le TP2A90B90.

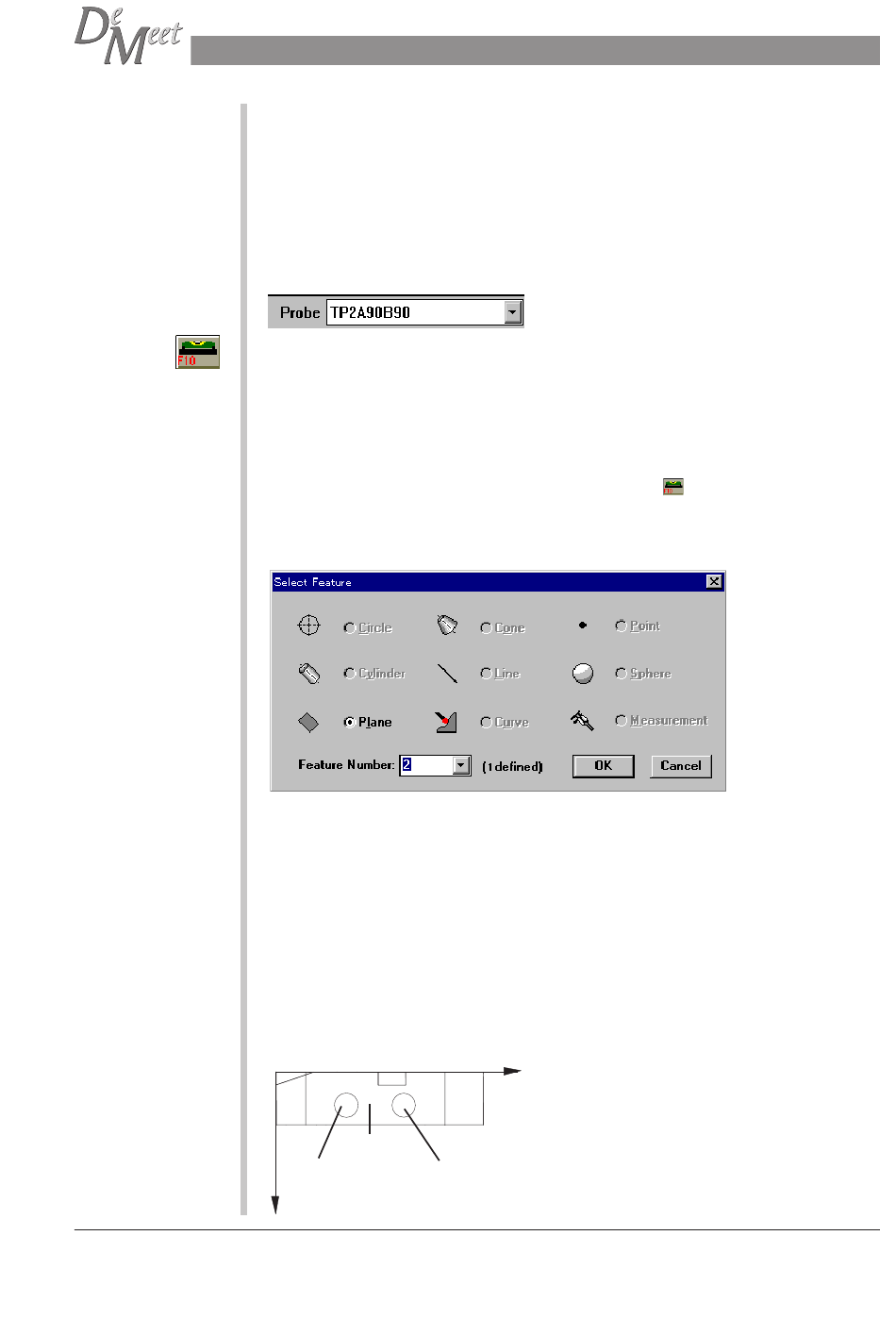

Déroulez la liste de Sélection de Palpeurs à l'aide du bouton flèche. Sélectionnez le
deuxième palpeur qualifié dans la liste, TP2A90B90. Ce changement de palpeur sera
écrit dans le Programme de Mesure.
Mettez le système au premier niveau en appuyant sur 'Echap' au clavier une fois
pour désélectionner l'option Palette couramment sélectionnée, et encore une fois
pour désélectionner la fonction Barre d'Outils couramment sélectionnée.
Avant que les Cercles 10 et 11 peuvent être mesurés, il faudra dégauchir sur Plan2,
afin de projeter le cercle dans Plan2.
Appuyez sur le bouton Dégauchir sur la Barre d'Outils (
).
La boîte de dialogue Sélectionner Figure apparaîtra.
Cette boîte de dialogue permet la sélection d'une figure antérieurement définie
dont on a besoin pour dégauchir. La figure par défaut sera la dernière figure
définie, dans ce cas-ci Plan2. Le bouton radio du Plan est coché, et le numéro du
plan sera affiché dans la fenêtre le long de Numéro de Figure. Dans ce cas, le
Numéro de Figure est 2.
Appuyez sur 'OK' .
Une fois activé, le plan sera dégauchi. Lorsqu'une figure est dégauchie, elle est
affichée dans la Zone de Visualisation Graphique avec une flèche en jaune.
Cette opération créera un vecteur normal à la surface supérieure. Notez que le
dégauchissage ne change pas.
X Axis
Plane 2
C10
C11
Z Axis
209
Copyright
©
2001 Schut Geometrical Metrology
