DeMeet Palpeur manuel d'utilisation

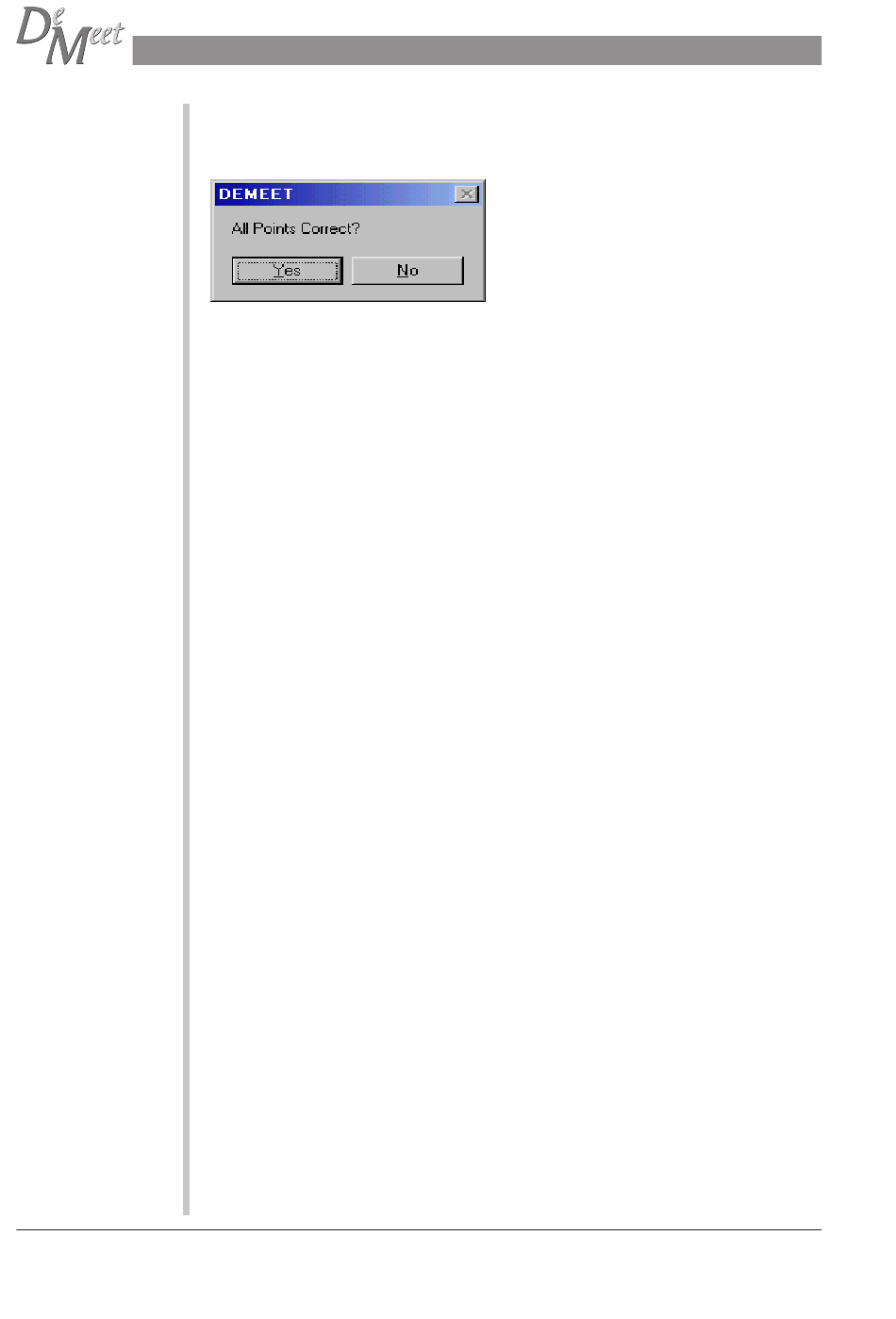

La boîte de dialogue Acceptation des Points sera ouverte. Si tous les points pour
qualifier un palpeur sont corrects, appuyez sur 'Oui' . Sinon, appuyez sur 'Non' .
L'Indicateur des Points réaffichera 5 (en compte décroissant). Maintenant, reprenez
les 5 points comme décrit ci-dessus.
Si un mauvais point de palpage machine est pris pendant la définition du Palpeur
d'Origine, le point peut être repris. Par exemple, lorsque l'Indicateur de Points
affiche 3 (en compte décroissant) et on prend un mauvais point, l'Indicateur affiche
2. Pour revenir à 3, écrasez le dernier point en appuyant sur 3 sur le clavier, puis
reprenez le point de palpage machine. Continuez l'opération dans la façon normale.
Après l'acceptation des points, ce palpeur est défini et affiché dans le Ruban, ainsi
que le diamètre calculé.
Après l'acceptation des points pour la qualification du palpeur, le palpeur
TP2A90B90 est défini et affiché dans le Ruban, avec son diamètre.
L'Origine de base et un deuxième palpeur sont maintenant qualfiés et peuvent être
utilisés pour la définition d'éléments. Pour la qualification d'autres palpeurs, suivez
la même procédure que pour le deuxième palpeur.
Notes :
La qualification du Palpeur d'Origine doit se faire à la main. Assurez-vous que le
mode Apprentissage est éteint, parce que cette opération ne peut pas être exécutée
en mode CNC. Ainsi, la qualification du palpeur n'est pas stockée dans le Programme
de Mesure dans l'Editeur de Programmes. Sinon, une erreur pourrait endommager la
DeMeet ou nuire à son fonctionnement.
Le deuxième palpeur et les autres à qualifier devraient être qualfiés lorsque le mode
Apprentissage est éteint. Ceci est surtout recommandé pour les nouveaux
utilisateurs. The second and other probes to be qualified, and this is especially
recommended for new DeMeet Touch users, should be qualified with the Learn Mode
turned off. Ainsi, la qualification du palpeur n'est pas stockée dans le Programme de
Mesure dans l'Editeur de Programmes.
Chaque fois que vous démarrez la machine, le(s) palpeur(s) doivent être réqualifiés,
pour déterminer la position courante de la Sphère de Référence et la taille actuelle
du diamètre des palpeurs.
Chaque fois que le Palpeur d'Origine est réqualifié, tous les palpeurs seront
supprimés de la Liste de Sélection de palpeurs dans le Ruban. Les autres palpeurs
doivent également être réqualifiés. La procédure de qualification de ces palpeurs
doit être effectué pour déterminer la position de ce palpeur relatif à la Sphère de
Référence, et la qualification du Palpeur d'Origine détermine la position de la Sphère
de Référence relative à l'Origine de Coordonnées de la Machine (la position zéro de
la DeMeet). La taille du palpeur calculée peut être éditée dans le Ruban pour des
mesures très précises. Editez cette taille seulement si vous êtes absolument sûr du
diamètre exact du palpeur utilisé. Si la taille exacte du palpeur est connu, le
diamètre peut être entré directement dans le Ruban. La procédure de qualification
pour les palpeurs doit quand-même être exécutée pour déterminer la position de ce
palpeur par rapport à la position zéro de la DeMeet. Le diamètre calculé basé sur
cette opération peut être changé après directement dans le Ruban, pour des
mesures de haute précision.
