Alignement
de la caméra
Contrôle de l'
alignment de la
caméra
Copyright
©
2004 Schut Geometrical Metrology
La qualité des mesurages á l'aide de la DeMeet Vidéo est influencée par l'alignement de
la caméra aux mouvements de la table X-Y. Il est important de contrôler et d'ajuster, si
c'est nécessaire, l'alignement de la caméra chaque fois qu'elle est remontée.
L'alignement est déjá fait á l'usine. Des réglages ne sont PAS nécessaires, sauf si la caméra
a été (re)monté en dehors de l'usine.
Le contrôle de l'alignement de la caméra se fait á l'aide du logiciel DeMeet.
Démarrez le logiciel DeMeet Vidéo. Consultez le Manuel d'utilisation DeMeet Vidéo
pour de plus amples informations.
Selectionnez dans la barre d'options de la DeMeet Vidéo 'Objectif' - 'Boîte à outils
Objectif' .
Selectionnez l'objectif 'croix' de la 'Boîte à outils Objectif' et minimalisez l' 'Amplitude'
ce cet objectif dans la 'Boîte à outils objectif' .
Selectionnez 'Alignement' - 'Remettre á MCS' dans la liste d'options. Ceci est
l'alignment en accord avec les axes de la DeMeet.
Selectionnez dans la liste d'options 'Outils' - 'Éclairage' .
Activez l' 'éclairage par dessous' dans la 'Boîte à outils - Éclairage' en déplaçant la
'pouce' de l' 'éclairage par dessous' (référez-vous au Manuel d'utilisation DeMeet
Vidéo pour des informations ultérieures).
Focalisez á la main (en déplaçant l'axe Z en haut et en bas á l'aide du joystick) sur un très
petit 'point', mais encore á discerner, dans le Champ de Visualisation. Il est convénient de
sélectionner un petit 'point' de poussière ou de terre sur le plateau en verre de la table de
mesure, seulement avec 'éclairage par dessous'

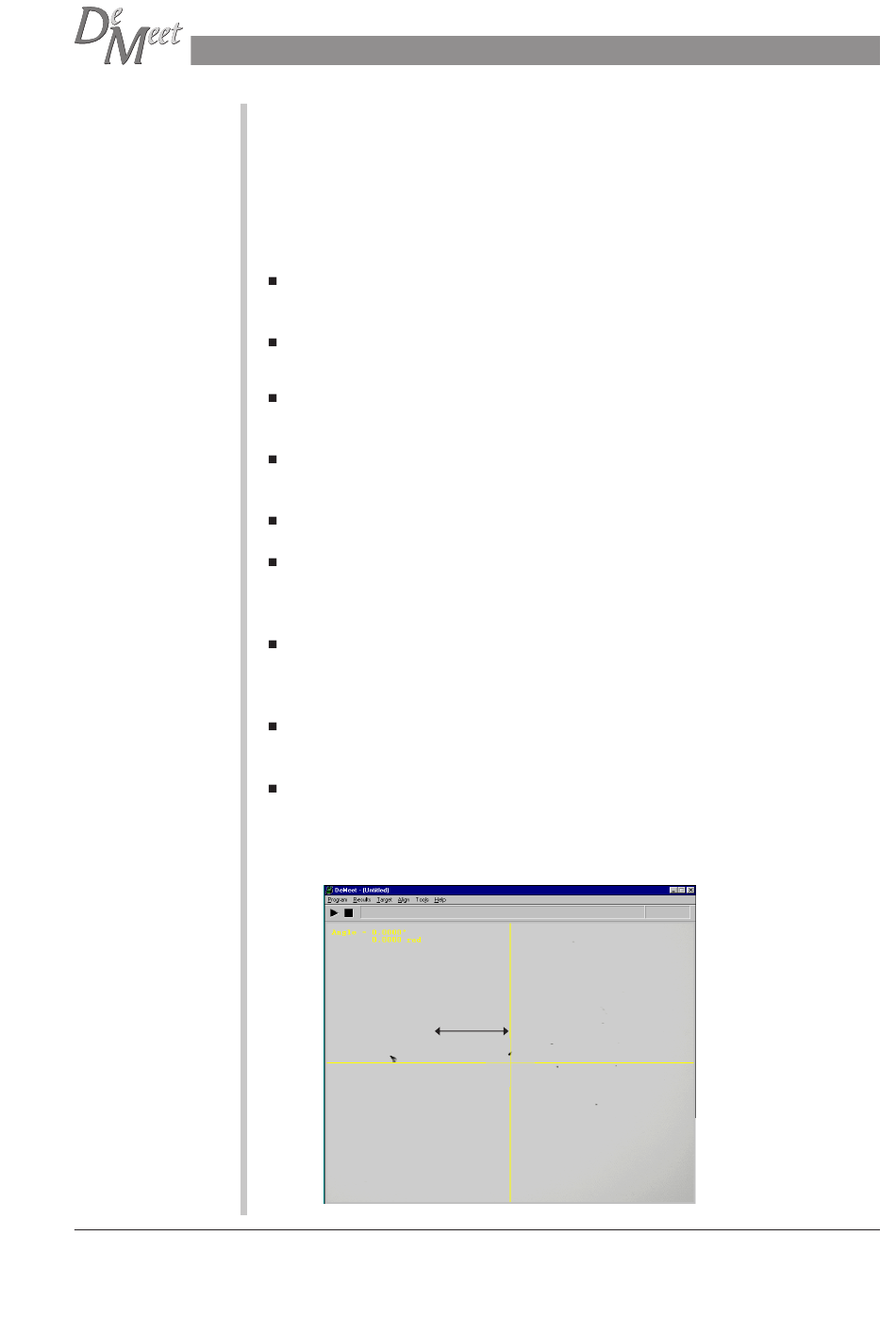

Positionnez l'axe X objectif 'croix' sur ce 'point' (déplacez la caméra avec le joy-
stick).
Doucement, déplacez l'axe X de droite á gauche (seulement dans la direction de l'axe
X) et vice versa, avec la manche.
Le 'point' doit rester sur la ligne de l'axe X de l'objectif 'croix' . Sinon, l'alignement de
la caméra doit être ajusté.
Installation de la DeMeet Vidéo
11
