DeMeet Palpeur manuel d'utilisation
Définir l'axe Z

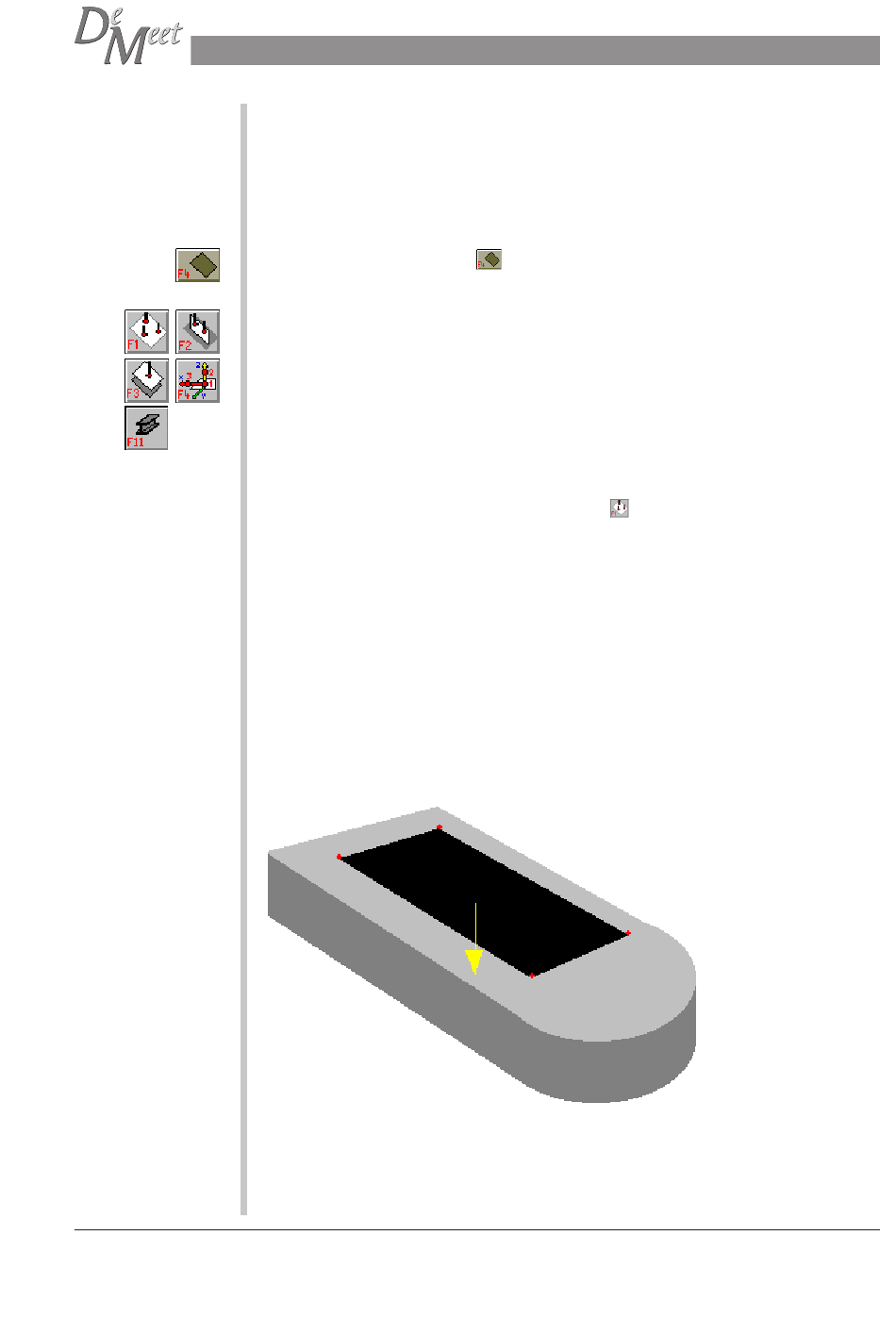

Le premier axe à définir est l'axe Z. La définition est créée en définissant un plan,
et ensuite niveler dessus. Seulement s'il est suivi par un dégauchissage, la direction
de l'axe Z est la même que le vecteur crée en nivelant.
D'abord, un plan sera défini.
La surface supérieure du composant aura une hauteur de zéro et sera définie comme
un plan, si cela est suivi par un dégauchissage.
Appuyez sur le bouton Plan (
) sur la Barre d'Outils.
Après sélection, un nombre d'options devient actif sur la Palette.
Il y a 5 options Palette pour la définition d'un plan. Définir un Plan à plusieurs
points, un Plan perpendiculaire, un Plan parallèle, un Plan de Référence, et
Construire un Plan. La deuxième et la troisième option ne peuvent pas être
sélectionnées, parce qu'il n'y a pas encore d'éléments stockés (points, cercles,
sphères) pour définir cet élément.
Puisqu'il n'y a pas de figures stockées, le type de plan dans ce cas est un Plan à
plusieurs points.
Appuyez sur le bouton Plan à plusieurs points (
) sur la Palette pour définir Plan1.
Lorsque le bouton est enfoncé, l'Indicateur de Points affichera 3 points (s'il est
réglé à compte décroissant). Cela est le minimum de points requis pour la définition
d'un plan. S'il faut encore plus de points, tapez le nombre désiré à l'aide du clavier.
Dans cet exemple, appuyez sur la touche '4' sur le clavier.
La boîte de dialogue Ajuster Compte de Points s'ouvrira, en indiquant le nombre de
points nouvellement sélectionné. Pour accepter le nombre de points, appuyez sur
'OK' . L'Indicateur de Points indiquera maintenant 4 points (en compte décroissant).
Utilisez le joystick de la DeMeet (assurez-vous que le joystick est mis à manuel)
pour déplacer la machine, et prenez 4 points de palpage machine, assez éparpillés,
sur la surface supérieure du composant à l'aide du Palpeur d'Origine. Ne prenez pas
de points dans des trous ou sur la surface composée.
Si le mode Interruption est éteint, le plan sera calculé, les résultats seront affichés
dans le Mini-Report, et affichés en 3 dimensions dans la Zone de Visualisation
Graphique lorsque le dernier point de palpage machine a été pris. Le Plan est une
figure à 3 dimensions.
187
