ATTENTION
6
C4-
Lorsque le panneau arrière est retiré ou pas encore installé, l'arrière de l''unité de
contrôle 19"' est visible.
Les connexions sont toutes faites à la fabrication, excepté pour l'alimentation, le
câble RS232C, le câble du joystick, le câble de connexion des ventilateurs. Le câble
vidéo est connecté à l''unité de contrôle 19"', mais doit aussi être connecté à la 'carte
d'acquisition' sur le PC. Ne changez aucune connexion réalisée à la fabrication.
Le 'label équipement' indique le voltage d'alimentation correct. Si le voltage affiché ne
correspond pas à celui utilisé dans votre pays, NE connectez PAS la DeMeet.

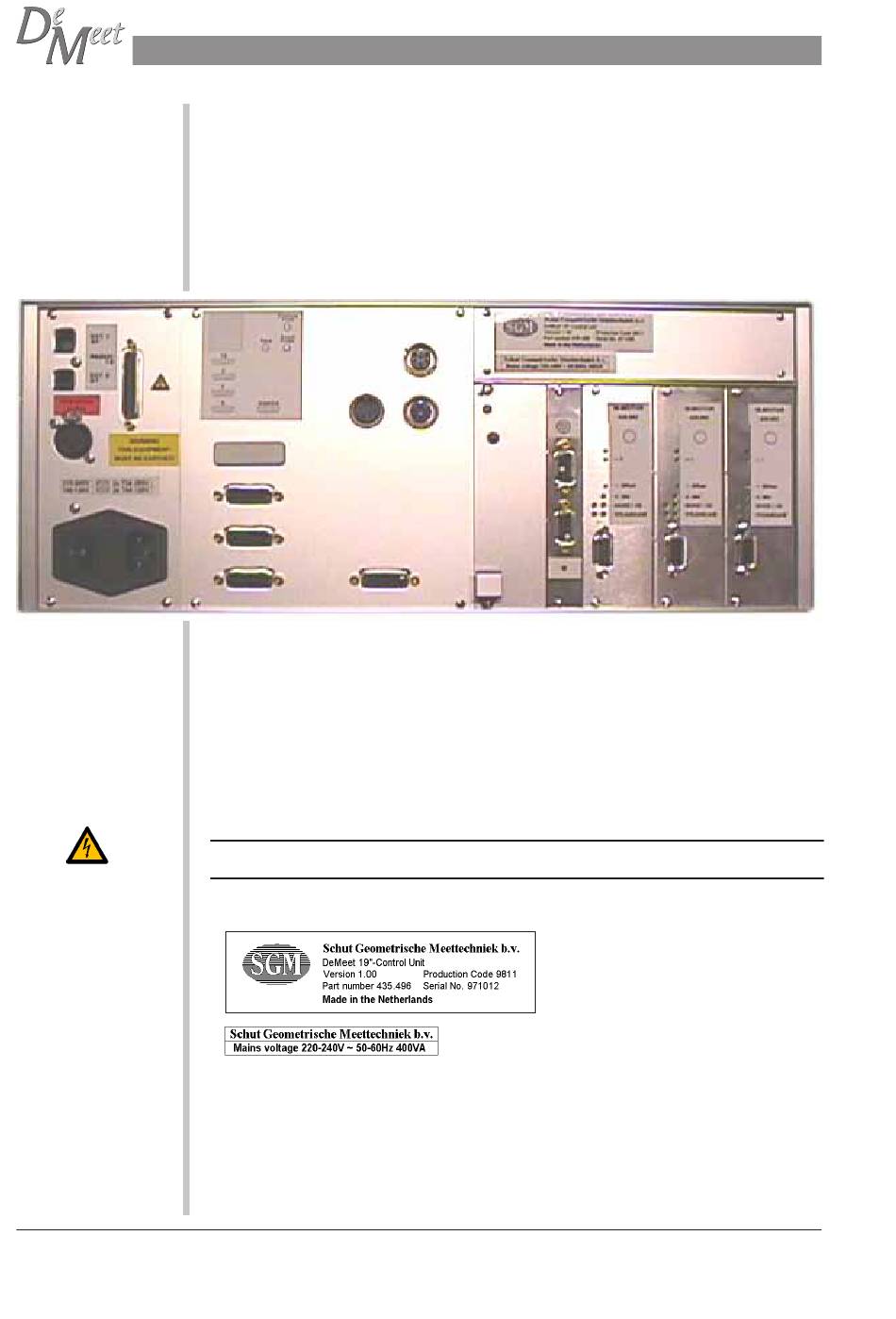

L'arrière de l'unité de contrôle 19"
Les connexions capotées ne sont pas utilisées.
Les câbles de la Caméra et/ou du palpeur est/sont connecté(s), en fonction du type de
DeMeet.
Nota : votre 'unité de contrôle 19"' peut paraître différente, en fonction des options
disponibles.
Ne changez aucune connexion par défaut.
Label Equipement
Le 'Label équipement' présente le n° de série de l''unité de contrôle 19"'. De plus la
tension d'alimentation nécessaire pour la DeMeet est indiquée sur le 'Label équipement'.
Si le voltage affiché n'est pas le même que celui distribué dans votre pays, NE
connectez PAS la DeMeet.
Connexion de la DeMeet
