DeMeet Palpeur manuel d'utilisation
Dégauchissage
Ce tutoriel de la DeMeet Palpeur continue avec le mode interruption éteint. Ce mode
d'élément
peut être éteint dans le menu 'Préférences!' - 'Information' (
) - 'Mode Interrup-
tion' . S'il n'est pas éteint, acceptez tous les points, s'ils sont corrects, après la
définition d'un élément.
Avant de commencer l'inspection du composant, un système d'axes (dégauchissage/
origine) doit être crée pour que les dimensions correctes puissent être créées. Le

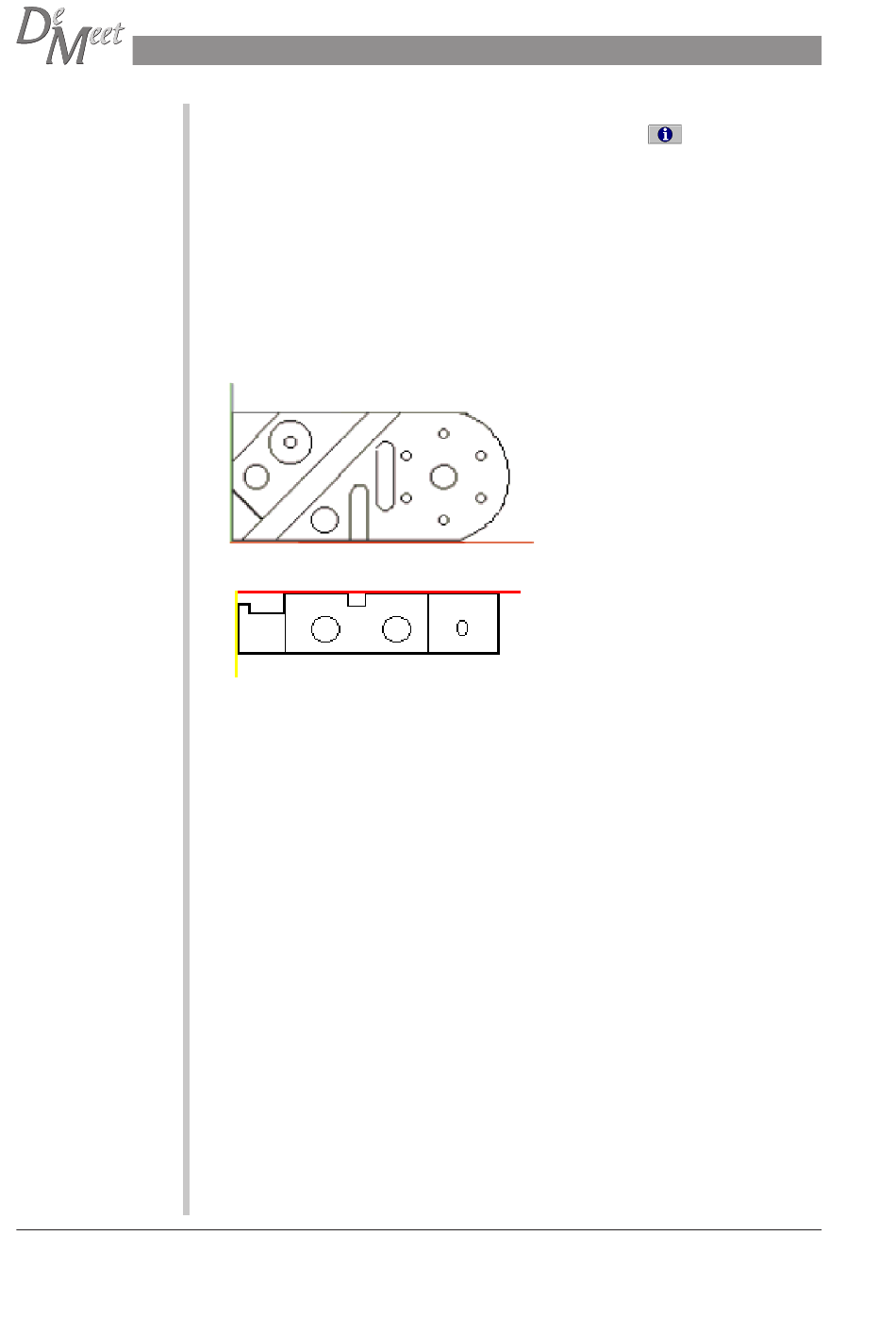

système d'axes à créer dans cet exemple est montré dans le dessin ci-dessous.
Le dégauchissage sur l'élément détermine la position zéro/position d'origine à
partir de laquelle les dimensions sont créées. Le dégauchissage consiste en axes X,
Y et Z. L'intersection de ces trois axes est le point zéro/point d'origine. Cet exemple
met le point d'origine du composant au coin de gauche inférieur sur la face
supérieure.
Y Axis
X Axis
Z Axis
Dans cet exemple, le dégauchissage sera fait à l'aide du Palpeur d'Origine seulement.
Le(s) autre(s) palpeur(s) (dans cet example un seul, à savoir TP2A90B90) est (sont)
défini(s) relatifs au Palpeur d'Origine, il n'est donc pas nécessaire de faire de
dégauchissage pour le(s) autre(s) palpeur(s).
Pourtant il faut définir un plan, cylindre ou cône pour les autres palpeurs, parce que
ces palpeurs doivent être dégauchissés sur une de ces figures définies pendant la
définition avec les autres palpeurs, pour pouvoir définir des figures à deux dimen-
sions, comme des droites (mode Direct) et des cercles.
Note:
Le dégauchissage doit être fait avec le mode Apprentissage éteint, ceci est
spécialement recommandé pour les nouveaux utilisateurs de la DeMeet. Sinon, la
DeMeet peut être endommagée. Ainsi, le dégauchissage ne sera pas stocké dans le
Programme de Mesure dans l'Editeur de Programmes.
Ce dégauchissage peut être exécuté automatiquement en mode CNC lorsque le
composant à inspecter est placé sur la table de mesure de la DeMeet à la même
position en utilisant un système de fixation monté sur la même position de la table
de mesure. Il faut ensuite exécuter le Programme de Mesure d'un autre
dégauchissage fixe déterminé lorsque la Position d'Origine a été déterminée après le
démarrage de la DeMeet, ou depuis le dégauchissage d'Origine de Base détermine
après la définition du Palpeur d'Origine (dans cet exemple, le palpeur TP2A0B0).
Le Programme de Mesure généré par cet exemple peut être exécuté, après
rédémarrage, seulement si le dégauchissage est fait à la main, comme décrit dans
cet exemple.
186
Copyright
©
2001 Schut Geometrical Metrology
