DeMeet Palpeur manuel d'utilisation
Cette commande est une commande de séquence multiple, qui se compose d'une
Définir un Cercle
définition d'un plan, le dégauchissage sur ce plan et la défition d'un cercle
Planaire
compensé pour palpeur. Elle exige un minimum de 3 points du système comme des
points de palpage machine ou des figures antérieurement définies (mais non une
mélange des deux), pour définir un Plan Multipoints.
Ce plan devient alors automatiquement le plan dégauchi.
Puis, le système demande 4 points comme des points de palpage machine ou des
figures antérieurement définiesThe system then demands 4 points as machine probe
points or previously defined features (mais non une mélange des deux) pour définir un
Cercle Interne/Externe compensé pour palpeur, qui est ensuite projeté dans le plan
dégauchi. Les points de palpeur doivent être pris dans le sens horaire ou dans le
sens contre-horaire pour que les angles de départ et de fin puissent être calculés.
Raccourci sur le clavier : F6.
Pour quitter cette option, appuyez sur 'Echap' sur la Barre d'Outils ou sur le clavier. Le
logiciel DeMeet Palpeur détecte automatiquement le cercle comme interne ou externe.

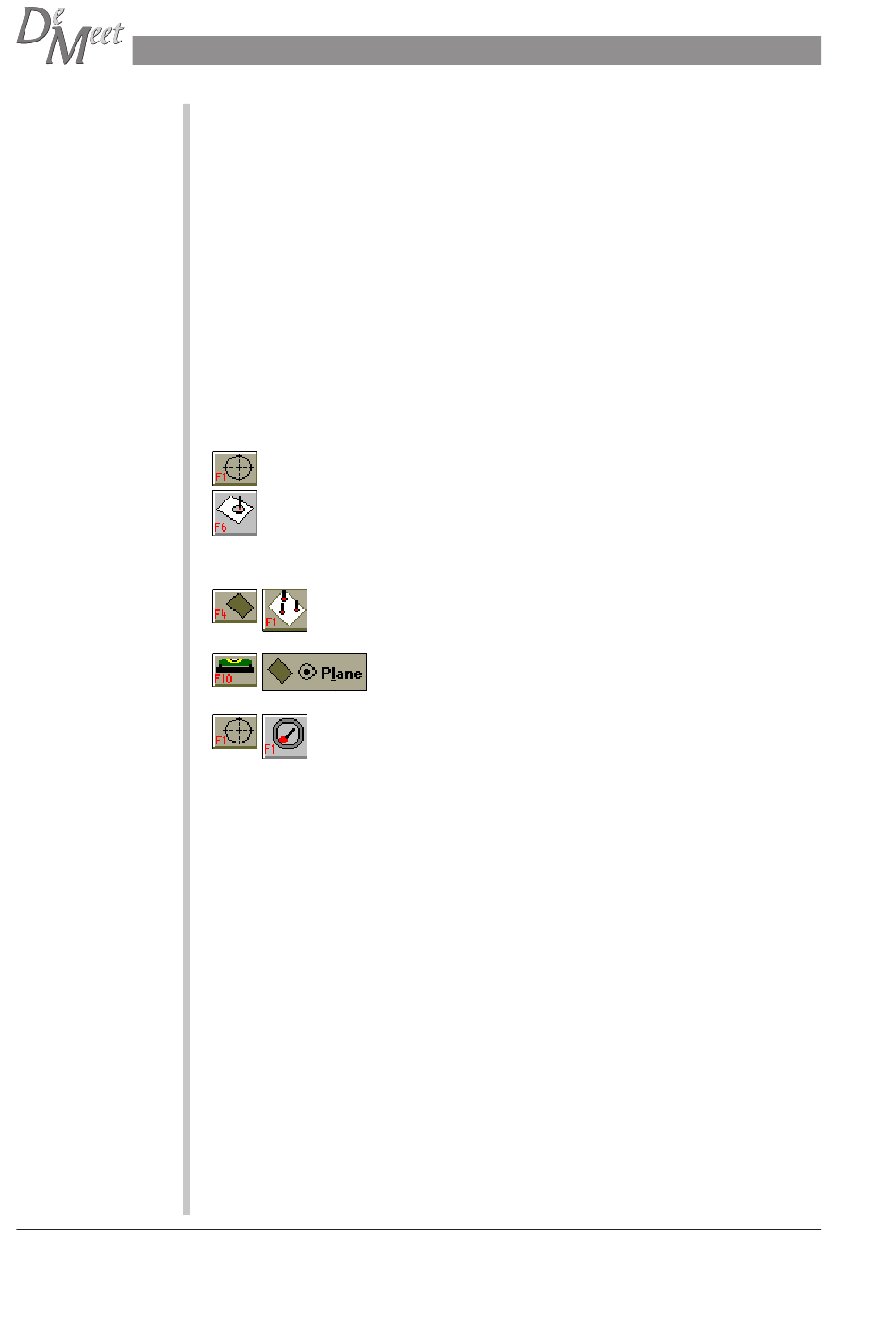

La séquence de définition d'un cercle planaire comprend les commandes suivantes:
Note:
Ces boutons ne seront pas affichés, et les commandes seront sélectionnées
automatiquement. Suivez les instructions affichées au-dessus de la Zone de
Visualisation Graphique (si le Banner est actif). Pour plus d'informations sur les
démarches individuels de la définition d'un cercle planaire, veuillez vous référer aux
section 'Définir un Plan Multipoints', 'Dégauchir sur un Plan', et 'Définir un Cercle
Interne/Externe compensé pour Palpeur.
L'Editeur de programmes créera les Syntaxes de Programme des 3 démarches de
commandes simples.
54
Copyright
©
2001 Schut Geometrical Metrology
