Niveau Origine sur
un Cylindre
Copyright
©
2001 Schut Geometrical Metrology

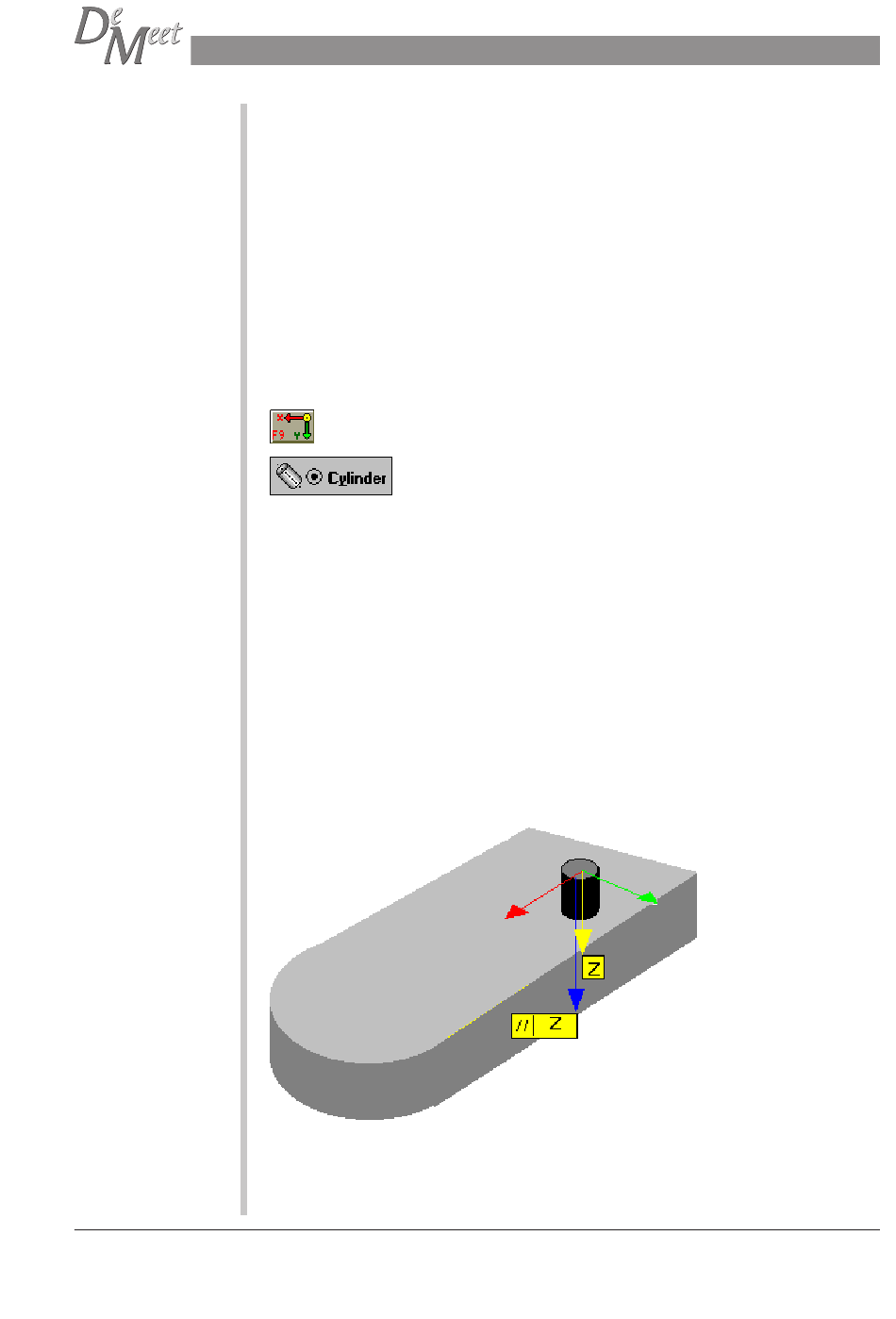

Niveau Origine sur un Cylindre sélectionne un cylindre avec une flèche jaune sur
l'ecran. Si cette commande est suivie par une commande de dégauchissage, le
système d'axes courant est tourné jusqu'à ce que l'axe Z est parallèle à la direction
du vecteur du plan, et dans la même direction. L'origine est mise dans le cnetre du
cylindre, l'axe Z est à zéro au centre des trois premiers points co-planairs.
Sélectionnez la figure Cylindre dans la boîte de dialogue en saisissant le bouton
radio à côté de la figure Cylindre.
Sélectionnez le numéro de cylindre dans la boîte de dialogue en appuyant sur le
bouton 'bas' à côté de l'indicateur du numéro de figure, puis sélectionnez le numéro
de figure requis. Vous pouvez également le sélectionner à l'aide du clavier.
Pour accepter dégauchissage sur la figure sélectionnée, appuyez sur OK dans la
boîte de dialogue.
Pour quitter cette option, appuyez sur 'Annuler' dans la boîte de dialogue ou sur
Echap' sur le clavier.
Syntaxe du Programme dans l'Editeur de Programmes
DATUM LEVEL CYLINDER Nn;
signification:
LEVEL
indique que la figure suivante est à mettre à niveau.
PLANE
indique qu'un Cylindre est à mettre à niveau.
Nn
indique que le numéro de Cylindre n est à mettre à niveau.
Exemple :
DATUM LEVEL CYLINDER N1;
Manuel d'utilisation DeMeet Palpeur
129
