Définir un Groupement de cercle est une fonction pour mesurer plusieurs cercles en
une fois. Pour quitter cette option, appuyez sur 'Echap' sur la Barre d'Outils ou sur le
clavier.

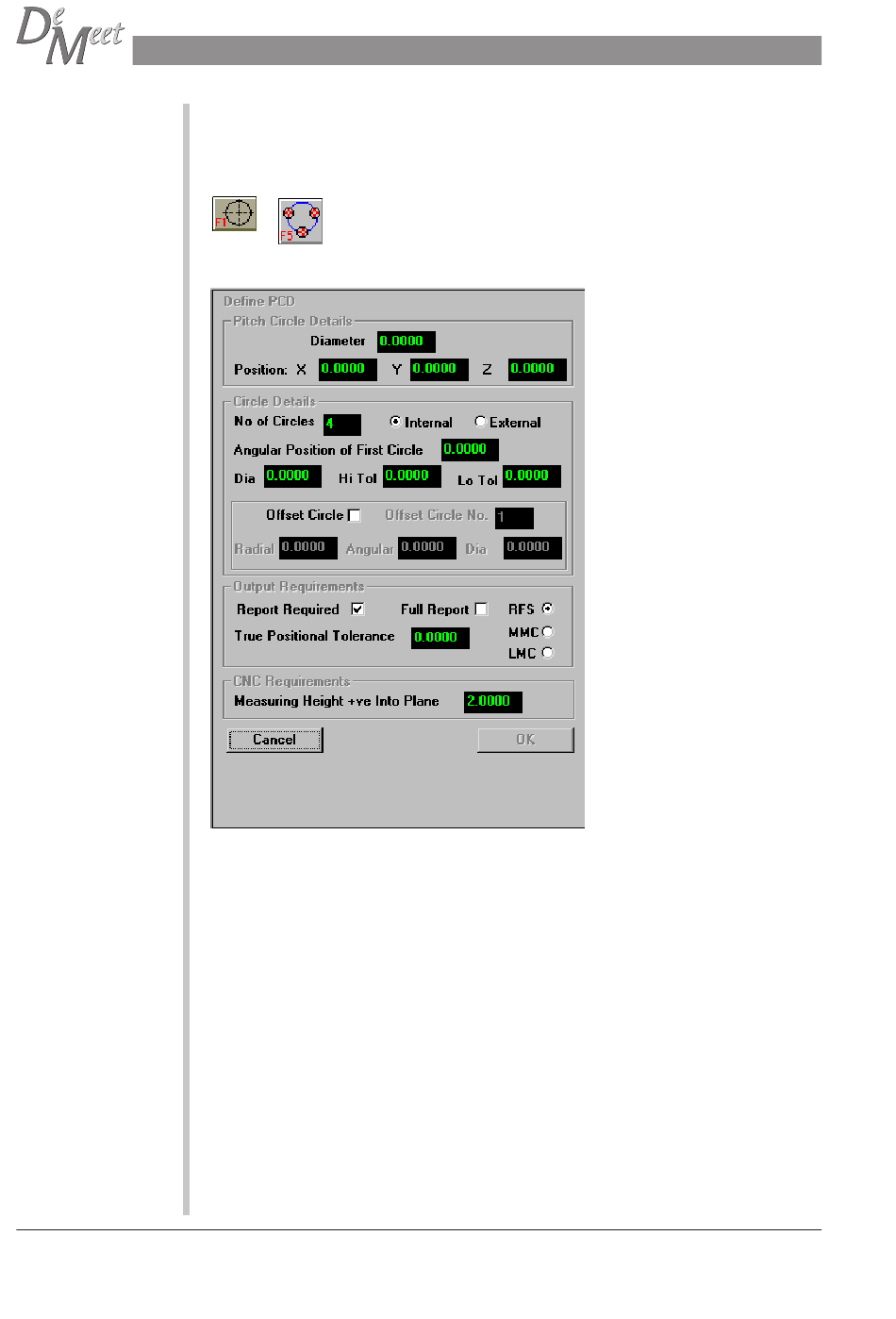

La fenêtre suivante apparaîtra après sélection.
Dans cette fenêtre, vous pouvez paramétrer le groupement. De haut en bas :
- Diamètre
- X, Y, Z
- No de cercles
- Interne
- Externe
- Position angulaire du premier cercle
- Dia.
- Tol Sup
- Tol Inf
DeMeet Palpeur manuel d'utilisation
: Diamètre du groupement.
: Coordonnées du point central du
groupement.
: Nombre de cercles dans le groupement.
: Le cercle dans le groupement doit être
mesuré interne.
: Le cercle dans le groupement doit être
mesuré externe.
: Angle du cercle groupement et du
premier cercle.
: Diamètre du cercle dans le groupement
: Valeur de tolérance supérieure des
cercles dans un groupement, pour le
rapport.
: Valeur de tolérance inférieure des cercles
dans un groupement, pour le rapport.
Copyright
©
2001 Schut Geometrical Metrology
