DeMeet Palpeur manuel d'utilisation
Définir un Point
La procédure suivante dans cet exemple est la définition du point d'intersection
entre Line6 et Line7 (droites). Le point sera défini à l'aide des figures déjà définies
d'Intersection
Line6 et Line7. Le point d'intersection sera projeté dans le plan couramment
dégauchi, Plan 1.

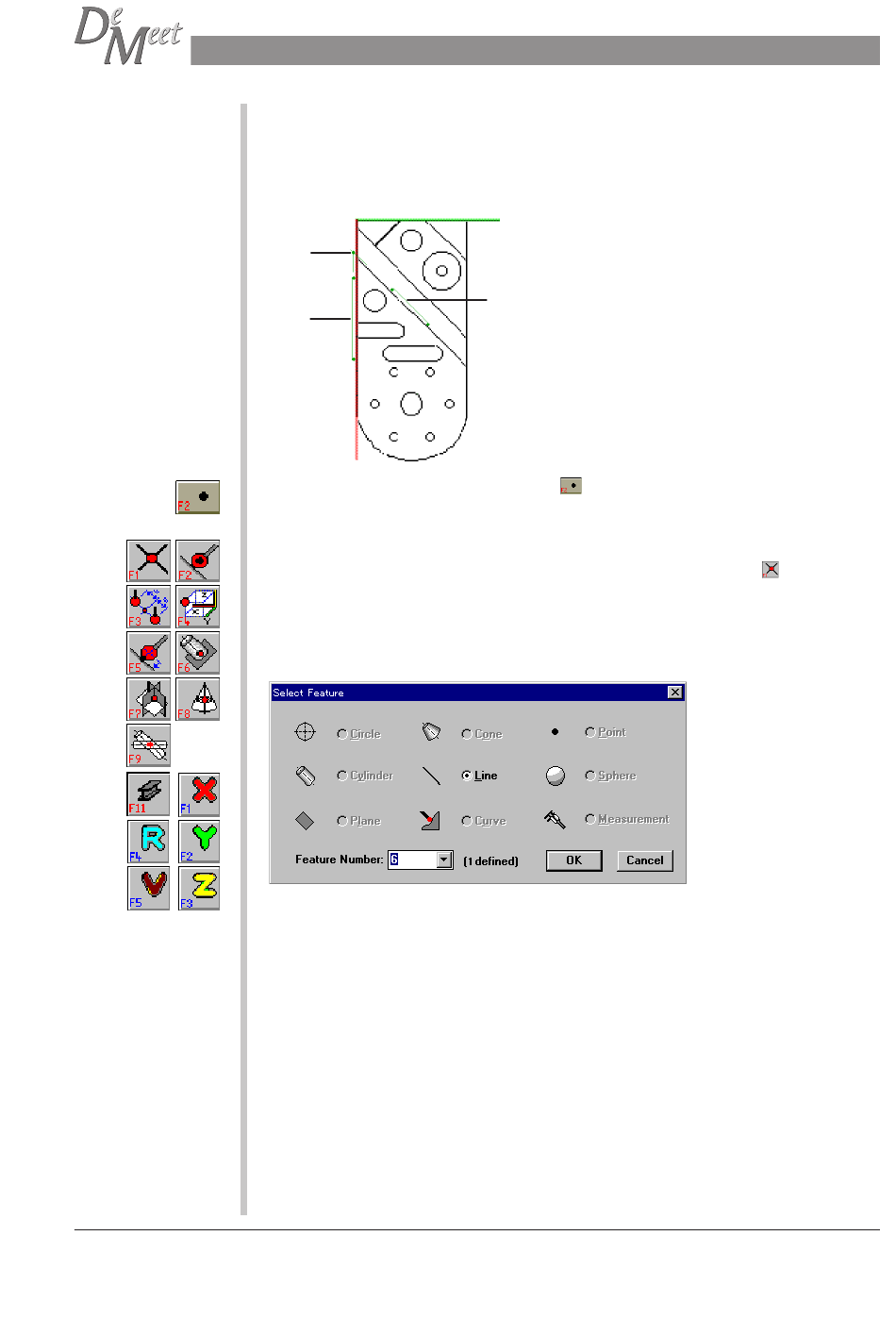

Le dessin montre le point à définir.
Point 4
Line 6
Line 7
Appuyez sur le bouton Définir un Point (
) sur la Barre d'Outils. Cette délection
fera ouvrir un nombre d'options sur la Palette. Il y a 10 options pour la définition
d'un point.
Appuyez sur Définir un Point à l'Intersection de 2 Droites projetées ( ) sur la
Palette, pour définir Point 4.
La boîte de dioalogue Sélectionner Figure s'ouvrira. Dans cette boîte de dialogue,
sélectionnez Droite, numéro de figure 6.
Appuyez sur 'OK' pour entrer la figure sélectionnée.
La boîte de dialogue Sélectionner Figure s'ouvre encore une fois. Dans cette boîte
de dialogue, sélectionnez Droite avec numéro 7.
Appuyez sur 'OK' pour entrer la figure sélectionnée.
La distance sera calculée, et les résultats seront affichés dans le Mini-Report et dans
la Zone de Visualisation Graphique en 2 dimensions, après que le dernier élément
stocké est sélectionné. Le Point d'Intersection est une figure à deux dimensions,
parce que les deux droites qui définissent ce point sont projetées dans le plan
couramment dégauchi.
Mettez le système au premier niveau en appuyant sur 'Echap' au clavier une fois
pour désélectionner l'option Palette couramment sélectionnée, et encore une fois
pour désélectionner la fonction Barre d'Outils couramment sélectionnée.
Le Point 4 est maintenant défini.
207
Copyright
©
2001 Schut Geometrical Metrology
