DeMeet Palpeur manuel d'utilisation
Définir une Droite
Dans cet exemple, on définit maintenant une droite en mode Indirect, à l'aide de
figures antérieurement définies. La droite sera construite entre Point2 et Point3.
à plusieurs points
en mode Indirect
Appuyez sur le bouton Définir Droite (
) dans la Barre d'Outils. Un nombre
d'options Palette s'ouvrira.
Il y a 5 options Palette pour la définition d'une droite. Définir une Droite à plusieurs
points, Définir une droite parallèle, Définir une droite perpendiculaire, Définir une
droite à l'intersection de deux plans et Construire une Droite.
Appuyez sur Définir une Droite à plusieurs points (
) sur la Palette pour définir
Droite 6.
L'Indicateur des Points affichera 2 (en compte décroissant). Les points peuvent être
pris en définissant des points de palpage machine ou en sélectionnant des figures
antérieurement définies. Dans cet exemple, Droite 6 sera définie à l'aide des figures
stockées, Point2 et Point3. Le nombre de points à prendre pour définir une droite
peut être changé au clavier. Ce nombre doit dépasser le nombre défaut (2) pour
définir une Droite à plusieurs points.

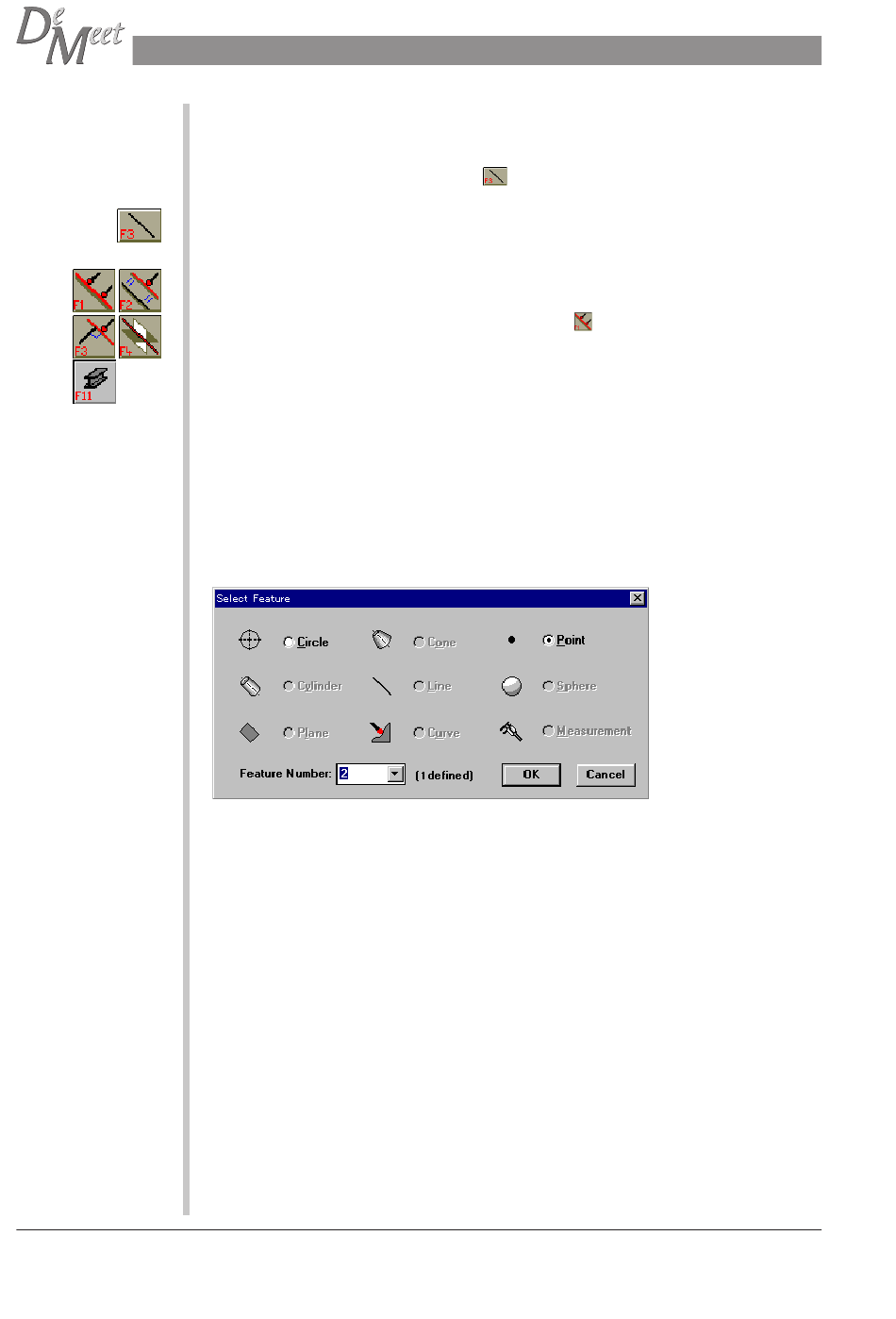

Utilisez la touche P à l'aide du clavier pour ouvrir la boîte de dialogue Sélectionner
Figure, et sélectionnez Points. Puis, sélectionnez numéro de figure 2.
Appuyez sur 'OK' pour entrer la figure sélectionnée.
L'Indicateur de Points indiquera qu'il faut encore prendre 1 point (en compte
décroissant).
Appuyez sur P au clavier pour ouvrir la boîte de dialogue Sélectionner Figure, et
sélectionnez Point. Puis, sélectionnez numéro de figure 3.
Appuyez sur 'OK' pour entrer la figure sélectionnée.
Si le mode Interruption n'est pas actif, la distance sera calculée, et les résultats
seront affichés dans le Mini-Report et dans la Zone de Visualisation Graphique en
trois dimensions, après que le dernier élément stocké est sélectionné. La droite à
plusieurs points est une figure tridimensionnelle en mode Indirect, parce qu'elle est
définie par deux points tridimensionnels.
La DeMeet Palpeur reprendra automatiquement la définition de la Mesure linéaire
suivante. L'Indicateur de Points indique 2 points.
204
