DeMeet Palpeur manuel d'utilisation

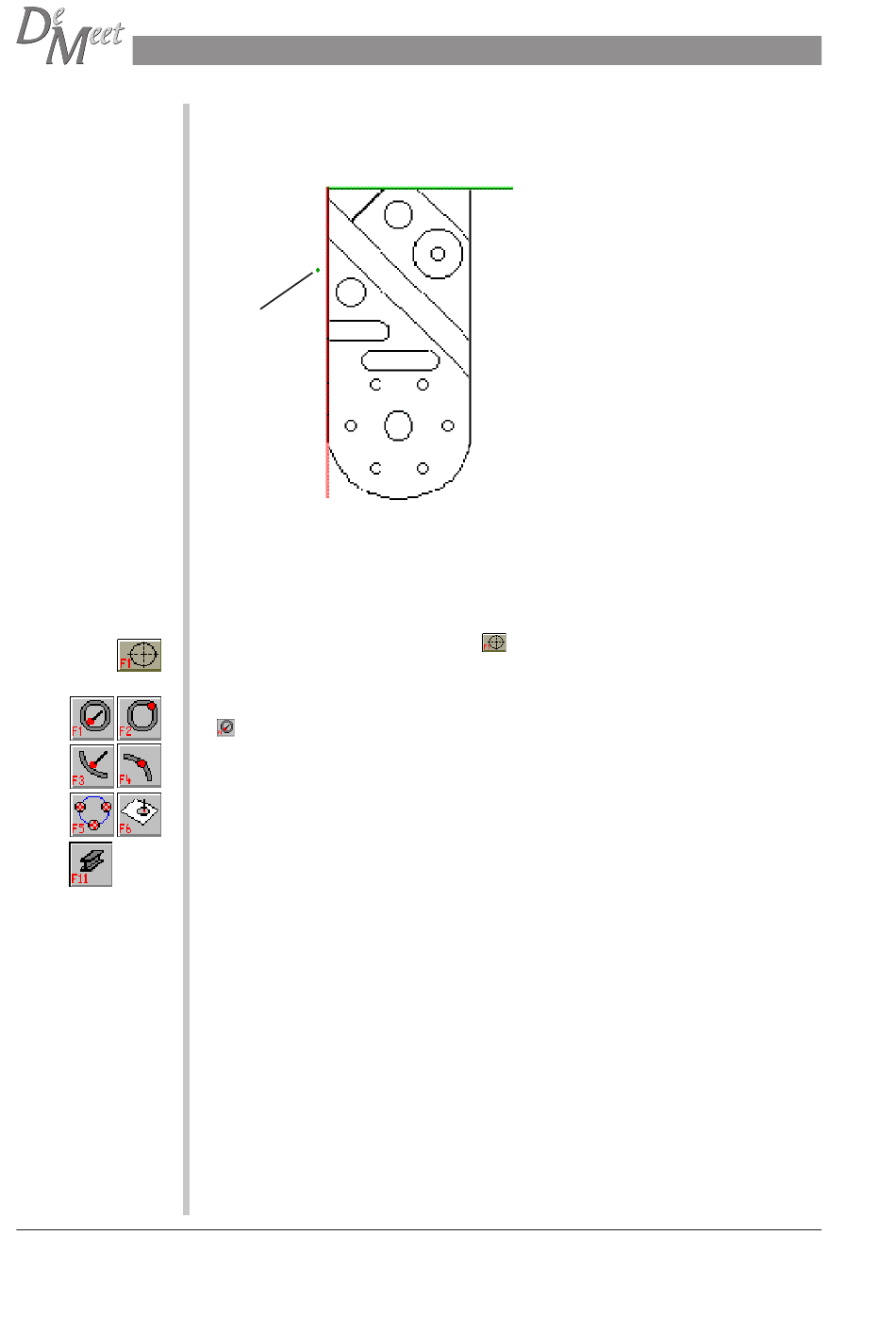

Le dernier Point de Liaison était pris au-dessus de Point5. Vu que les Cercles 10 et
11 se trouvent sur le côté de l'objet, un nouveau Point de Liaison est nécessaire,
au-dessus de Plan1 et à côté de Plan2, par exemple comme dans le dessin.
Point de Liai-
son
Utilisez le joystick pour déplacer le palpeur approximativement 2 cm du point où
Cercle10 sera défini, et appuyez sur le bouton Point de Liaison. Ce Point sera stocké
dans le Programme de Mesure.
Appuyez sur le bouton Définir Cercle (
) sur la Barre d'Outils. Cette sélection
activera les 7 options Palette pour la définition un cercle.
Appuyez sur le bouton Définir un Cercle interne/externe compensé pour palpeur
( ) sur la Palette, pour définir Cercle10.
L'Indicateur de Points affichera 4 points à prendre (en compte décroissant). Le
nombre de points pour définir un cercle peut être changé en sélectionnant un autre
nombre à l'aide du clavier. Ce nombre doit dépasser le nombre défaut de 4, pour
définir un cercle interne.
Utilisez le joystick pour déplacer le palpeur dans le trou et prenez 4 points
également spacés dans le sens ou contre-sens horaire dans le trou.
Si le mode Interruption n'est pas actif, la distance sera calculée, et les résultats
seront affichés dans le Mini-Report et dans la Zone de Visualisation Graphique en 2
dimensions. Le Cercle interne/externe compensé pour palpeur est une figure à deux
dimensions. La DeMeet Palpeur reprendra automatiquement le Cercle interne/externe
compensé pour palpeur suivant avec 4 point affiché sur l'Indicateur de Points.
Afin de prendre un Point de Liaison et de le stocker dans le Programme de Mesure,
l'option Palette Définir un Cercle interne/externe compensé pour palpeur doit être
désélectionnée en appuyant sur 'Echap' sur la Barre d'Outils.
Sortez le palpeur du trou de Cercle10 et prenez un Point de Liaison à côté du centre
de Cercle10. Ce Point de Liaison sera stocké dans le Programme de Mesure.
210
Copyright
©
2001 Schut Geometrical Metrology
