Manuel d'utilisation DeMeet Palpeur
Qualifier la donnée
Qualifier la donnée de base du palpeur a deux fonctions.
La première est la définition de la Sphère Reset relative au Système de Coordonnées
de base du palpeur
de Machine. Ce système est appelé Coordonnées Machine dans la Liste d'Origines
dans le Ruban (
).
Le système de coordonnées déterminé par cette option s'appelle par défaut Origine
de base dans la Liste d'Origines dans le Ruban.
L'origine (point zéro) de ce système de coordonnées se trouve au centre de la
Sphère de Référence. L'orientation des axes est parallèle aux Coordonnées Machine.
Qualifications de palpeur ultérieures seront relatives à la Sphère de Référence. La
définition d'une nouvelle Origine de Base écrasera toutes les autres qualifications
de palpeur dans la Liste de Sélection de Palpeur dans le Ruban.
La deuxième fonction est la qualification du premier palpeur à utiliser, le palpeur
d'Origine de Base. Le diamètre de la touche de ce palpeur est calculé, et le Point
Réel. Ce Point Réel est la position réelle du palpeur.
Pour quitter cette option, appuyez sur Annuler dans la boîte de dialogue Palpeur, ou
appuyez sur Echap sur le clavier.

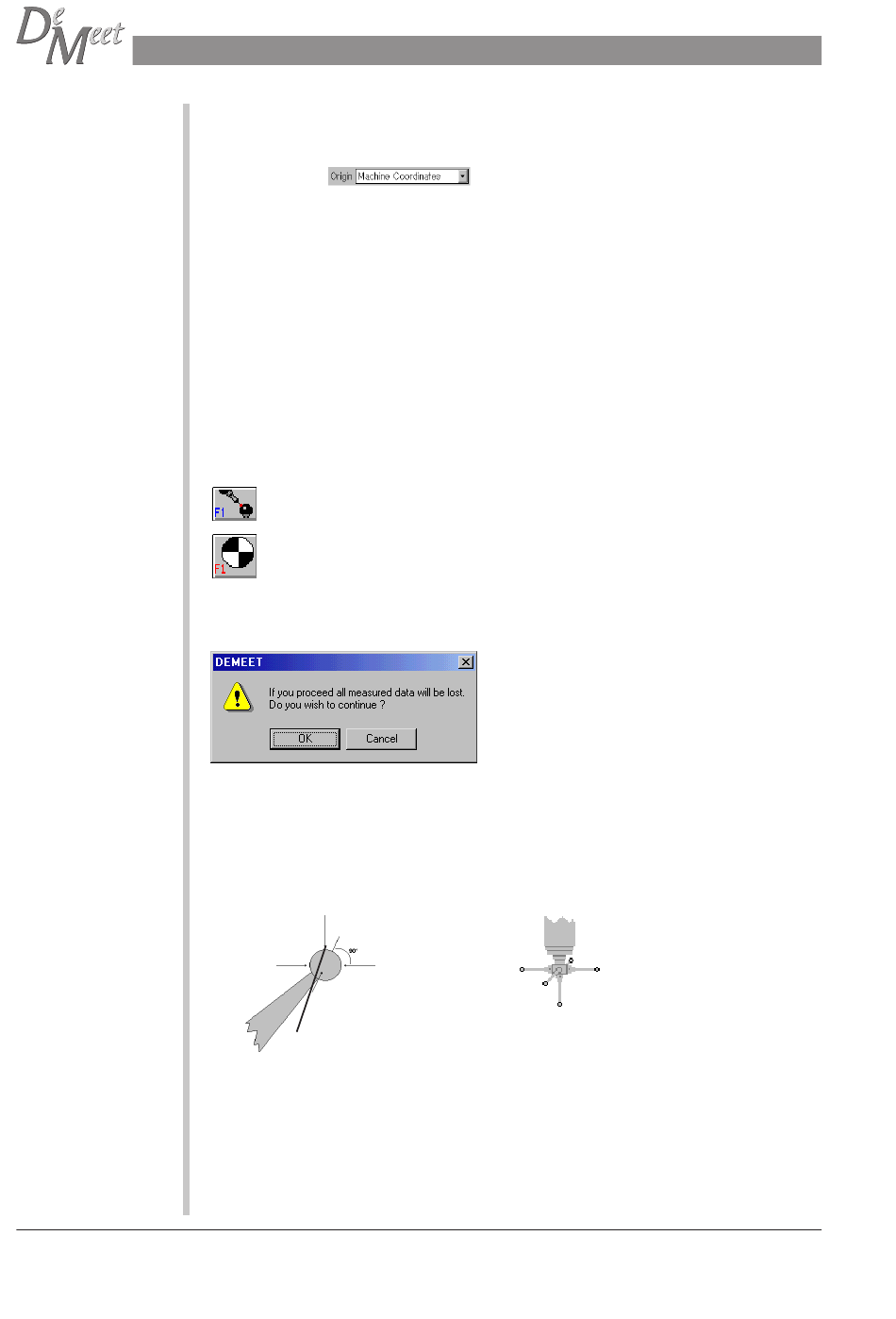

La sélection de cette option activera la fenêtre suivante.
Cliquez sur OK pour continuer, ou sur Annuler pour annuler la qualification du
palpeur. La référence initielle du palpeur demande 5 points de palpeur machine pour
paramétrer le Palpeur d'Origine de Base. Il est important d'orienter la tête de
palpage droit en bas. Utilisez le palpeur TP2-5Way (livré en standard avec la DeMeet
Palpeur) la tête de palpage en bas. Il est important que les points que vous prenez
sont déployés autour de la Sphère de Référence.
Palpeur TP2-5Way
Sphère de Référence
Lorsque tous les points sont pris, la boîte de dialogue Palpeur s'ouvrira. Par défaut,
le nom du palpeur d'Origine de Base est 'Origine de Base' .
Appuyez sur OK. Le système enregistre les Offset et Diamètre du palpeur, et
l'orientation du palpeur dans le Ruban sous le nom indiqué.
154
Copyright
©
2001 Schut Geometrical Metrology
