Définir un Plan
perpendiculaire
Copyright
©
2001 Schut Geometrical Metrology

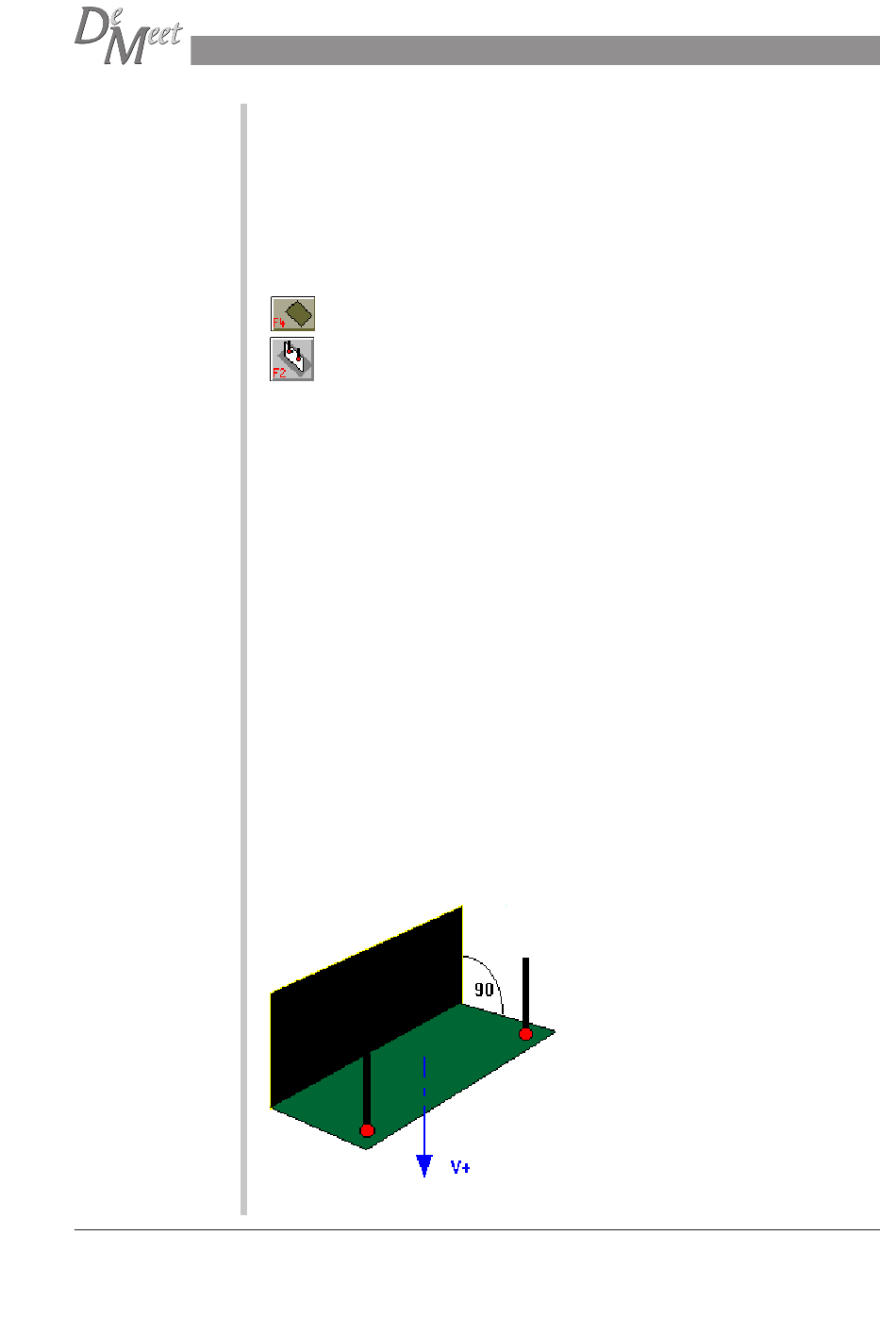

Un plan construit à travers 2 points ou plus, perpendiculaire par rapport à un plan
existant. On peut dégauchir sur cette figure pour créer l'axe primaire Z, si elle est
suivie par un dégauchissement, et le défaut pour les projections de figure 2D
(droites, en mode Direct et cercles).
Sélectionnez une figure prédéfinie dans la boîte de dialogue Sélectionner Figure.
Ensuite, saisissez 2 ou plusieurs points de palpeurs machine, par exemple des
points.
Pour quitter cette option, appuyez sur 'Echap' sur la Barre d'Outils, ou sur 'Echap' sur
le clavier.
mode Direct
Syntaxe du Programme dans l'Editeur de programmes
DEFINE PLANE PERPENDICULAR Nn PLn | CYn | COn MACHINEn In Jn Kn;
signification:
PLAN
indique le type de figure comme un Plan.
PERPENDICULAR
indique que le plan est à définir comme un plan
perpendiculaire.
Nn
indique que le plan est à stocker comme numéro n.
PLn
indiquer le numéro n de plan de base auquel le plan est
perpendiculaire.
MACHINEn
indique le nombre de points de palpage machine à prendre
pour la définition du plan.
In,Jn,Kn
indique les composants du vecteur du plan.
Note:
Cette commande doit être suivie par des points de Liaison (LINK) et de Cible
(TARGET), s'il faut saisir des points en CNC.
Lors de l'opération de prendre des points de palpage machine, assurez-vous de
prendre des points de liaison, si le chemin direct entre les 2 points est bloqué par
quelque obstacle.
DeMeet Palpeur manuel d'utilisation
87
