Niveau
Boîte de dialogue
pour niveau
126
La mise à niveau d'une figure paramètre le plan de travail pour la projection de
figures à deux dimensions, comme des cercles et des droites. Si cette option est
suivie d'une commande de dégauchissage, la figure dégauchie est paramétrée
comme origine de l'axe Z.
Niveau a deux fonctions.
La mise à niveau d'un plan, cylindre ou cône est nécessaire avant de définir en deux
dimensions comme un cercle ou une droite. Ce cercle ou droite est ensuite projeté
dans la figure sur laquelle on a dégauchi.
La mise à niveau sur une figure qui est également définie par le palpeur qualifié à
utiliser pour la définition du cercle ou de la droite. Pour les cercles, le
dégauchissage sur la figure requise est nécessaire pour sa définition en mode Direct
et Indirect. Un cercle est défini comme une figure 2D dans les deux modes. Une
droite est une figure 2D en mode Direct et 3D en mode Indirect.
Pour quitter cette option, appuyez sur 'Annuler' dans la boîte de dialogue ou sur
'Echap' sur le clavier.

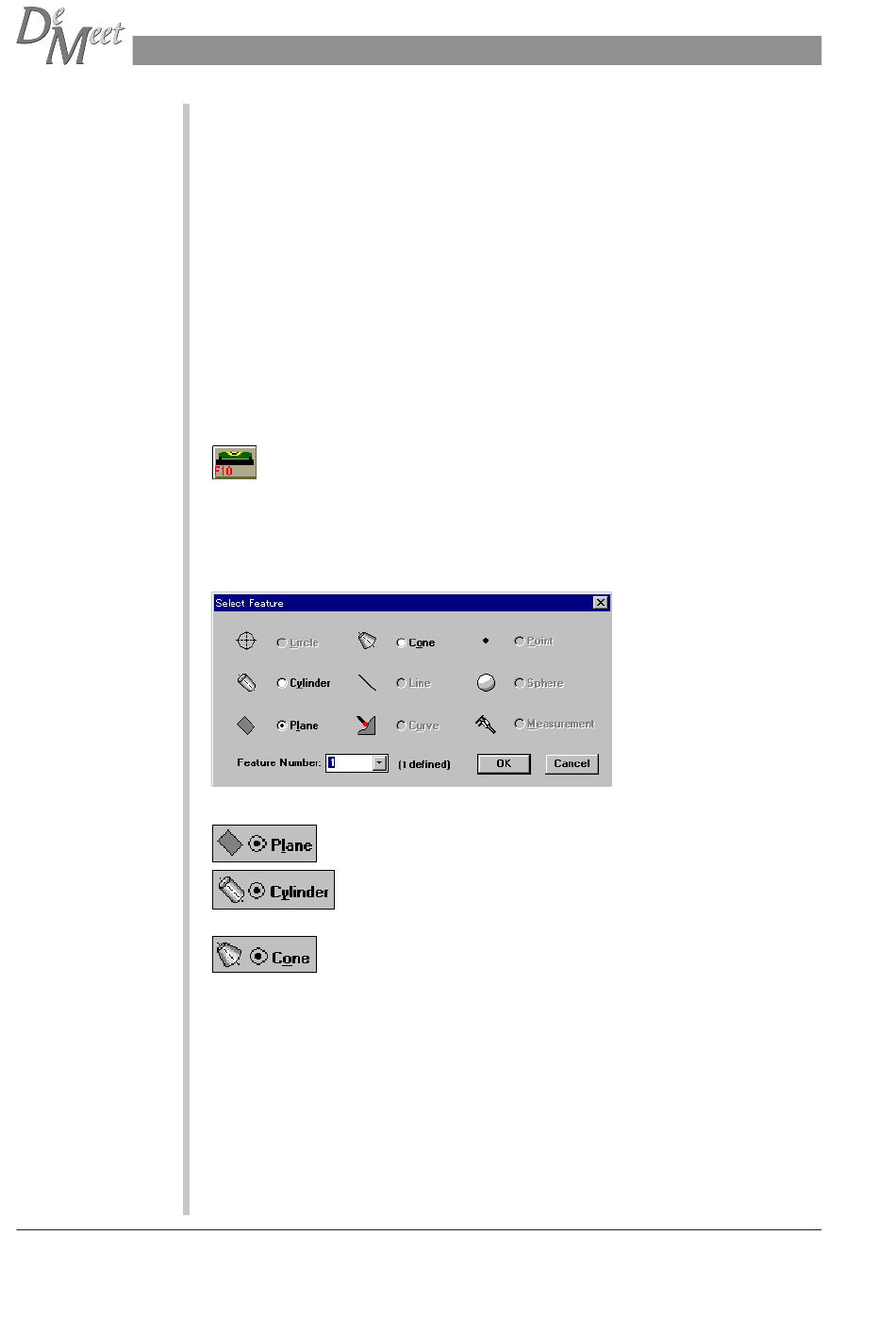

Ce bouton active la boîte de dialogue Sélectionner Figure, affichant les figures à
dégauchir. Seulement les plans, les cylindres, et les cônes peuvent être sélectionnés
comme figures stockées.
Se référer à la section Niveau Origine sur un Plan pour plus
d'information
Se référer à la section Niveau Origine sur un Cylindre pour
plus d'information
Se référer à la section Niveau Origine sur un Cône pour plus
d'information
Dans la boîte de dialogue Sélectionner Figure, sélectionnez la figure requise. La
boîte de dialogue Sélectionner Figure demande à l'opérateur d'insérer le numéro de
la figure à dégauchir dans l'indicateur de Numéro de Figure.
Par défaut, il est assumé que ce numéro appartient à la dernière figure définie (plan,
cône ou cylindre). L'utilisateur peut changer la sélection du type de figure en
cochant le bouton radio à côté de la figure, et de changer son numéro à l'aide du
bouton à côté de l'indicateur de Numéro de Figure.
Pour accepter le dégauchissage sur la figure sélectionnée, appuyez sur le bouton
'OK' dans la boîte de dialogue.
Manuel d'utilisation DeMeet Palpeur
Copyright
©
2001 Schut Geometrical Metrology
