DeMeet Palpeur manuel d'utilisation
Appuyez sur 'OK' pour entrer la figure sélectionnée.
Maintenant, la boîte de figure Sélectionner Figure sera ouverte encore une fois.
Sélectionnez dans cette boîte Droite avec numéro 5.
Appuyez sur 'OK' pour entrer la figure sélectionnée.
L'angle sera calculé et les résultats seront affichés dans le Mini-Report, après la
sélection de la dernière figure antérieurement définie.
Ensuite, il faut définir l'Angle entre droites 4 et 5.
Définir la Distance
La Distance sera définie entre le centre des Cercles 1 et 2.
Appuyez sur le bouton Mesure entre Figures (
) sur la Barre d'Outils. Un nombre
d'options s'ouvriton sur la Palette.
Il y a 6 options Palette pour la mesure entre figures.
Appuyez sur Mesure linéaire (
) sur la Palette pour définir Mesure1.
L'Indicateur de Points affichera 2 points à prendre (en compte décroissant).
Dans cet exemple, la distance sera définie le long de tous les trois axes, en
sélectionnant les boutons X, Y et Z.
Les points peuvent être pris en prenant des points de palpage machine ou en
sélectonnant des figures antérieurement définies. Dans cet exemple, la Mesure1 sera
définie à l'aide des figures stockées, cercles 1 et 2.

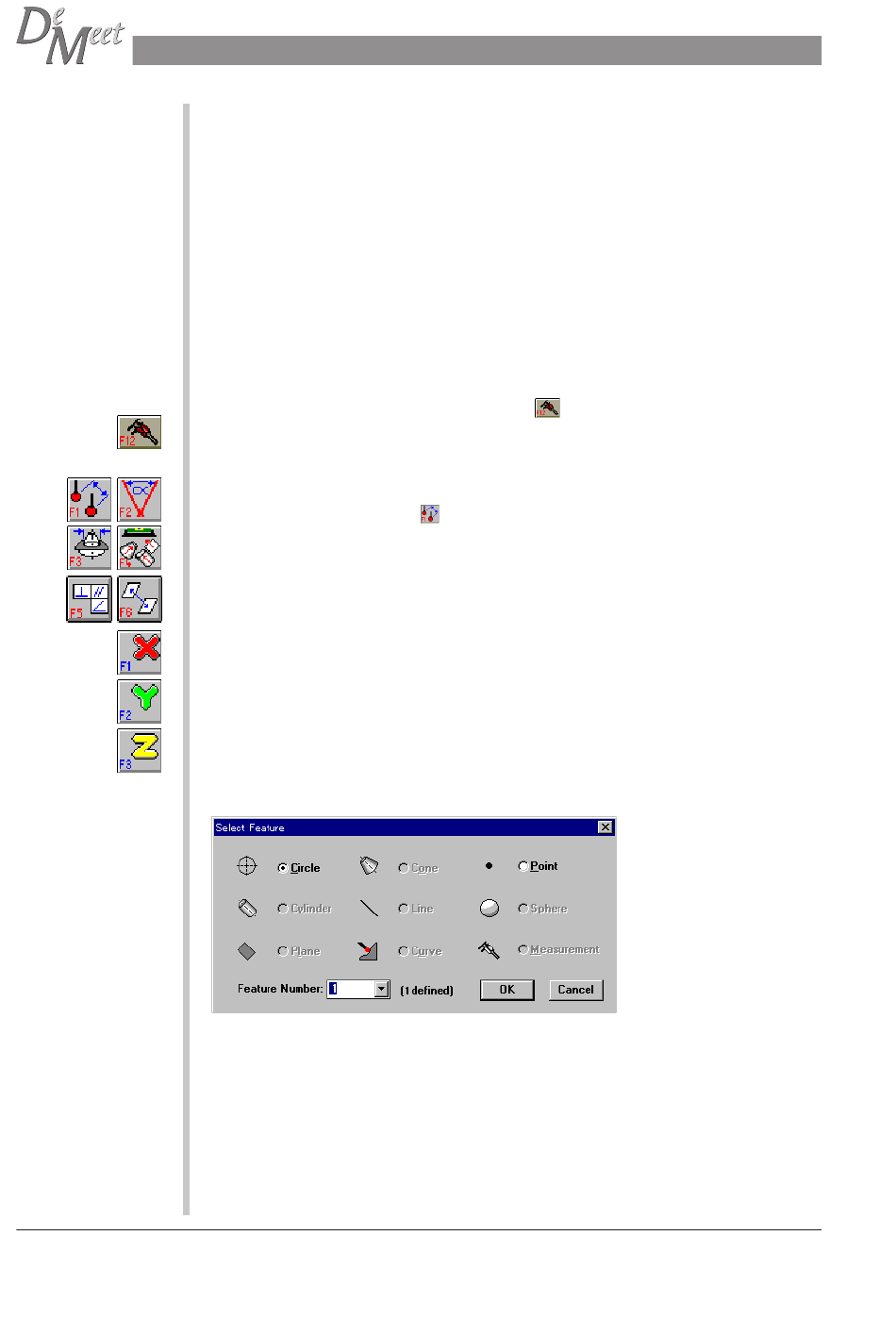

Appuyez sur la touche C au clavier pour ouvrir la boîte de dialogue Sélectionner
Figure, et sélectionnez Cercle. Dans cette boîte de dialogue, sélectionnez Cercle
numéro de figure 1.
Appuyez sur 'OK' pour entrer la figure sélectionnée.
L'Indicateur de Points affichera 1 point à prendre (en compte décroissant).
Appuyez sur la touche C au clavier pour ouvrir la boîte de dialogue Sélectionner
Figure et sélectionnez Cercle. Dans cette boîte de dialogue sélectionnez Cercle à
numéro de figure 2.
Appuyez sur 'OK' pour entrer la figure sélectionnée.
200
Copyright
©
2001 Schut Geometrical Metrology
