La procédure suivante dans cet exemple est de mesurer l'angle entre deux droites et
de mesurer la distance linéaire entre deux cercles. Les droites seront définies à
l'aide de figures antérieurement définies; les cercles.
Dans cette section, on ne prendra pas de points de palpage machine, donc il n'est
pas nécessaire de prendre des Points de Liaison, puisque la DeMeet ne se déplacera
pas.

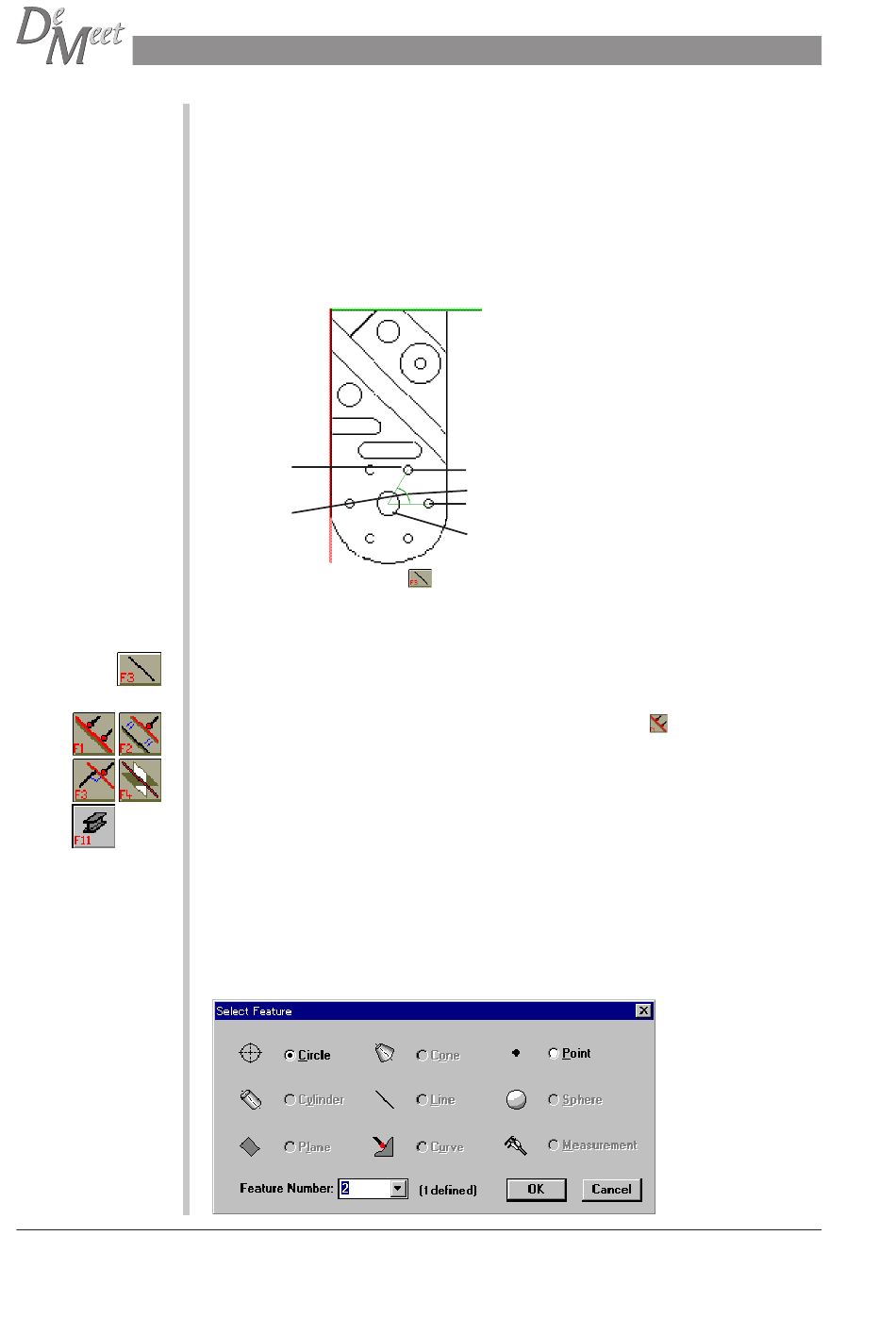

La figure montre les droites et l'angle à définir, et l'ordre dans lequel on va les
définir. D'abord, Line (droite) 4 et 5 sont définies (construites) à l'aide de Circle
(cercle) 2, 3, et 4.
Line 4
Line 5
Appuyez sur définir Droite (
nombre d'options Palette deviennent actives.
Il y a 4 options Palette pour définir une droite. Définir une Droite à plusieurs
points, Définir une Droite parallèle, définir une Droite perpendiculaire, Définir une
Droite à l'intersection de deux plans, et Construire une Droite.
Appuyez sur le bouton Définir une Droite à plusieurs points (
définir Line4.
L'Indicateur de Points affichera ensuite 2 points à prendre (en compte décroissant).
Les points peuvent être pris en définissant des points de palpeur machine ou en
sélectionnant des figures antérieurement définies. Dans cet exemple, Droite 4 sera
définie à l'aide des figures stockées, Cercle 2 et Cercle 3. Le nombre de points
nécessaire pour définir une droite peut être changé en entrant un nouveau nombre
par le clavier. Ce nombre doit excéder le nombre défaut de 2 pour définir une Droite
à plusieurs points.
Appuyez sur C au clavier pour ouvrir la boîte de dialogue Sélectionner Figure, et
sélectionnez Cercle. Dans cette boîte de dialogue, sélectionnez Cercle à numéro de
figure 2.
DeMeet Palpeur manuel d'utilisation
