Ajustement de la
vis de l'axe Z
ATTENTION
14
I2-

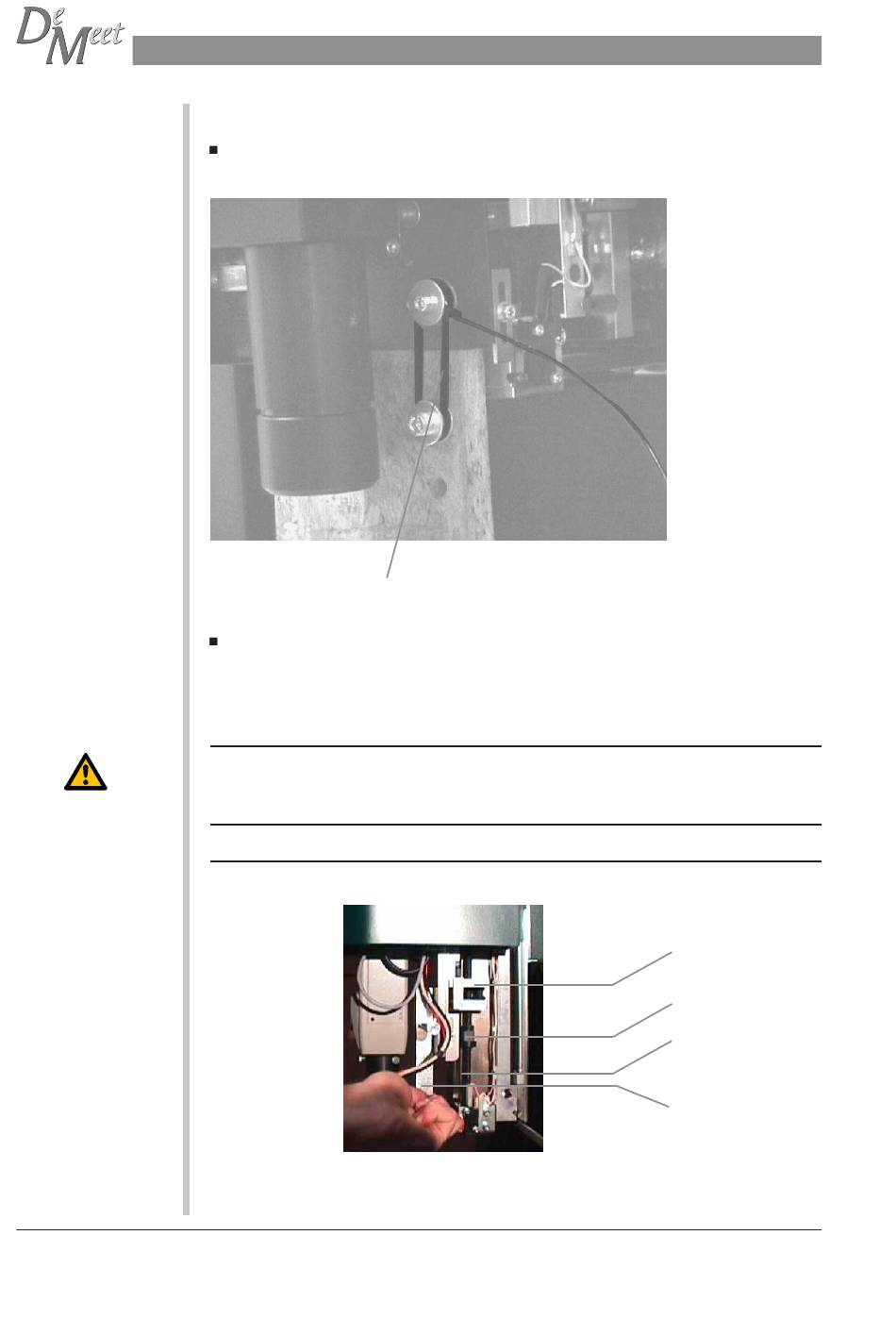

L'axe Z est maintenant visible.
Coupez et retirez le cordon en plastique noir sur le côté droite, qui maintient l'axe Z
et le 'support de l'axe Z' ensemble.
Cordon en plastique noir
Levez l'axe Z juste assez pour que la 'vis d'entrainement' soit libérée du 'bloc de
déplacement de l'axe Z' et du 'maintien de l'axe Z', comme indiqué ci-dessous. Ne
soulevez pas l'axe Z trop haut parce qu'il n'y a pas de sécurité mécanique pour limiter
les déplacements. Le soulèvement de l'axe Z doit être réalisé en tenant la partie
métallique de l'axe Z.
Ne soulevez pas l'axe Z aussi haut que possible, parce qu'il n'y a aucune limitation
mécanique de déplacement. Le soulèvement de l'axe Z trop haut pourrait
endommager la DeMeet.
Ne laissez pas tomber l'axe Z pendant le soulèvement.
Levez l'axe Z à la main
Installation de la DeMeet-220
Bloc de mouvement
de l'axe Z
Ecrou
Vis d'entraînement
Partie métallique
de l'axe Z
Copyright
©
2002 Schut Geometrical Metrology
