Définir un Cercle
Absolu
Copyright
©
2001 Schut Geometrical Metrology

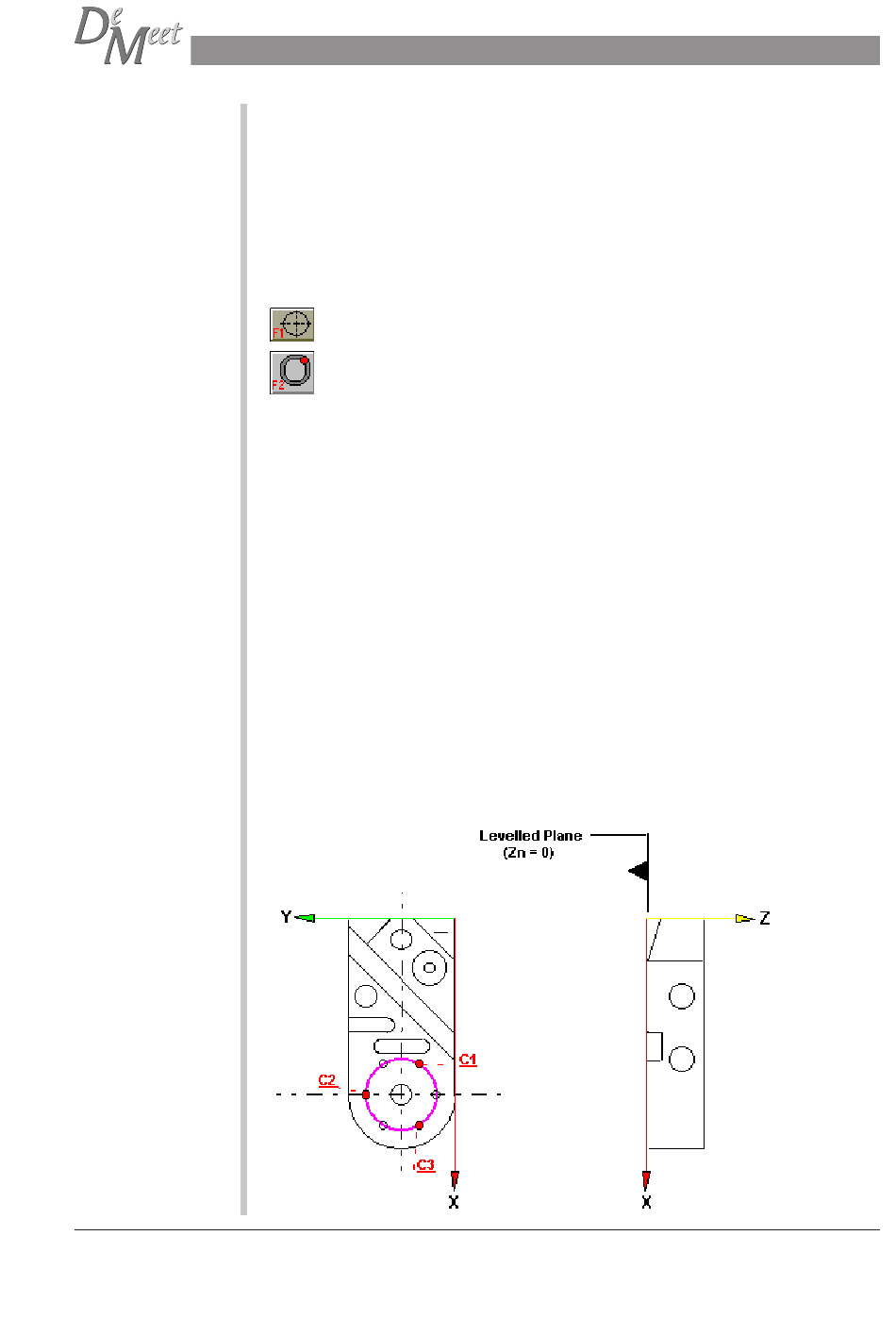

Un cercle absolu est défini à l'aide des points centraux d'un palpeur. Un cercle
absolu exige au minimum 3 points du système comme des figures stockées, pour
exemple des points (points de palpage machine sont illégaux avec cette
commande). Le meilleur cercle est projetée dans le plan couramment dégauchi.
Raccourci sur le clavier : F2.
Pour quitter l'option 'Définir un Cercle Absolu', appuyez sur 'Echap' sur la Barre d'Outils
our sur le clavier.
seulement mode Indirect
Syntaxe du Programme dans l'Editeur de programmes
DEFINIR CERCLE ABSOLU Nn FIGURE Pn { Pn} | Cn { Cn} | Sn { Sn} | Bn;
signification:
CIRCLE
identifie le type de figure comme un Cercle.
ABSOLUTE
identifie un cercle type Absolu.
Nn
indique que le cercle sera stocké comme Numéro n.
FEATURE
indique que le cercle sera construit à l'aide de figures
antérieurement définis.
Pn Cn Sn Bn
indique les figures antérieurement définies avec lesquelles le cercle
est construit. Elles sont insérées dans la définition comme Points
(Pn), Cercles (Cn), Sphères (Sn) ou Points à tampon du PIC (Bn).
'n' est le numéro de Point, Cercle ou Sphère, ou dans le cas des
Points à tampon, le nombre de points à prendre dans le
compteur tampon.
Exemple :
DEFINE CIRCLE ABSOLUTE N1 FEATURE C1 C2 C3;
DeMeet Palpeur manuel d'utilisation
49
