Maintien de
l'axe Z
NOTE
IMPORTANTE :
16
I4-

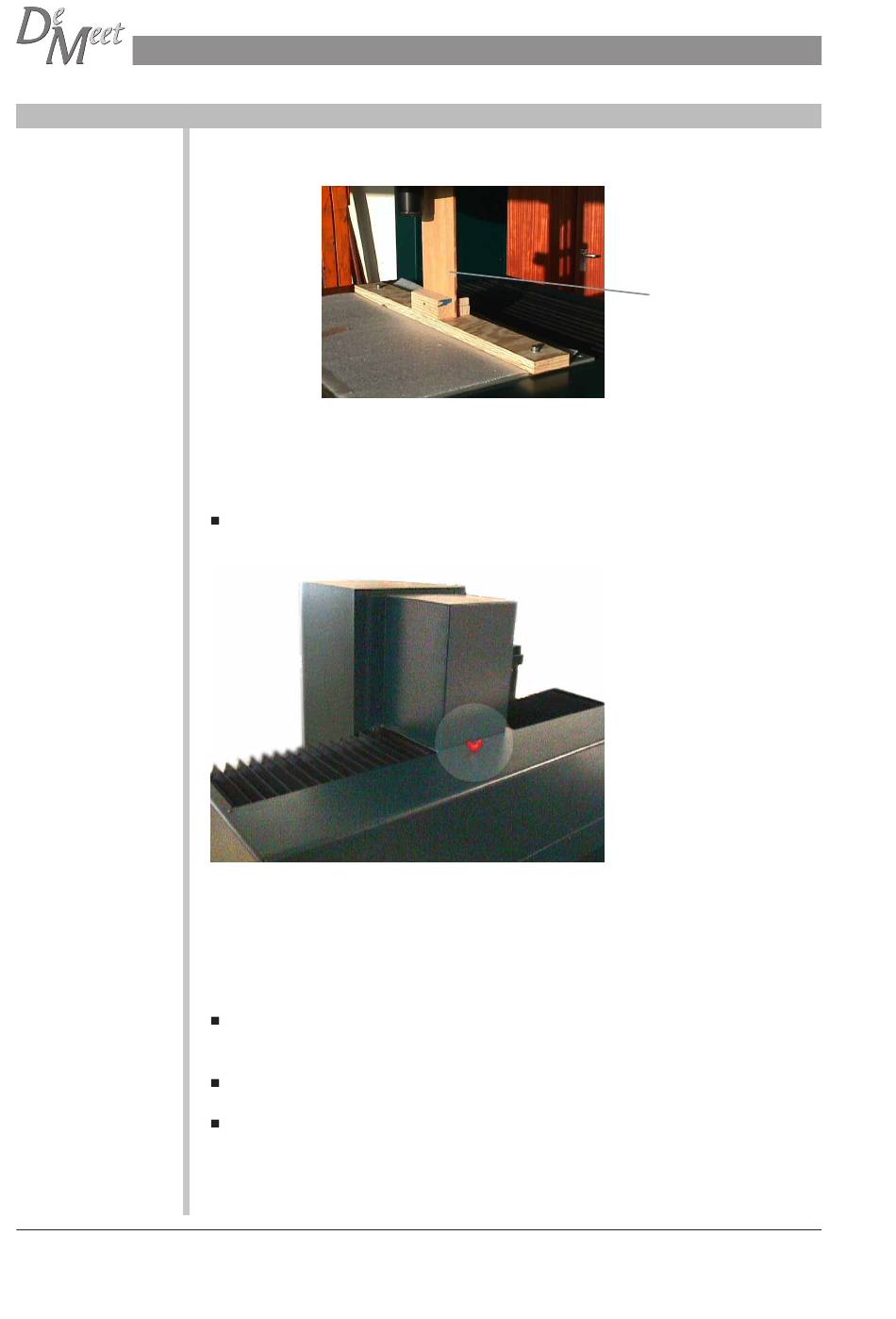

5. Enlever le maintien de l'axe Z
Le 'Maintien de l'axe Z' évite que l'axe Z saute pendant le transport.
NOTE :
Le maintien de l'axe Z de la DeMeet-404/-443/-705 diffère de la photo ci-dessus. Pour
retirer le maintien de l'axe Z de la DeMeet-404/-443/-705 suivez cette procédure.
Lorsque vous utilisez la DeMeet-404/-443/-705 retirez la vis rouge à l'arrière de la
DeMeet-404/-443/-705.
Pour retirer le 'maintien de l'axe Z' la procédure suivante doit être réalisée en premier:
Le 'capot de l'axe Z' vert doit être soulevé.
A l'arrière du 'capot de l'axe Z vert' se trouve une tige, qui sert de verrou.
Tirez et gardez le 'bouton de blocage' tiré (voir la figure suivante). Supportant le
'capot de l'axe Z' à la main, pour éviter qu'il tombe.
Levez le 'capot de l'axe Z vert' aussi haut que possible.
Relachez le 'bouton de verrou'. Assurez-vous que le capot de l'axe Z et sécurisé par
l'insert. Déplacez le 'capot de l'axe Z vert' avec précautions de haut en bas pour
trouver le point de sécurité (insert) du capot.
Installation de la DeMeet
Maintien de l'axe Z
