Manuel d'utilisation DeMeet Palpeur

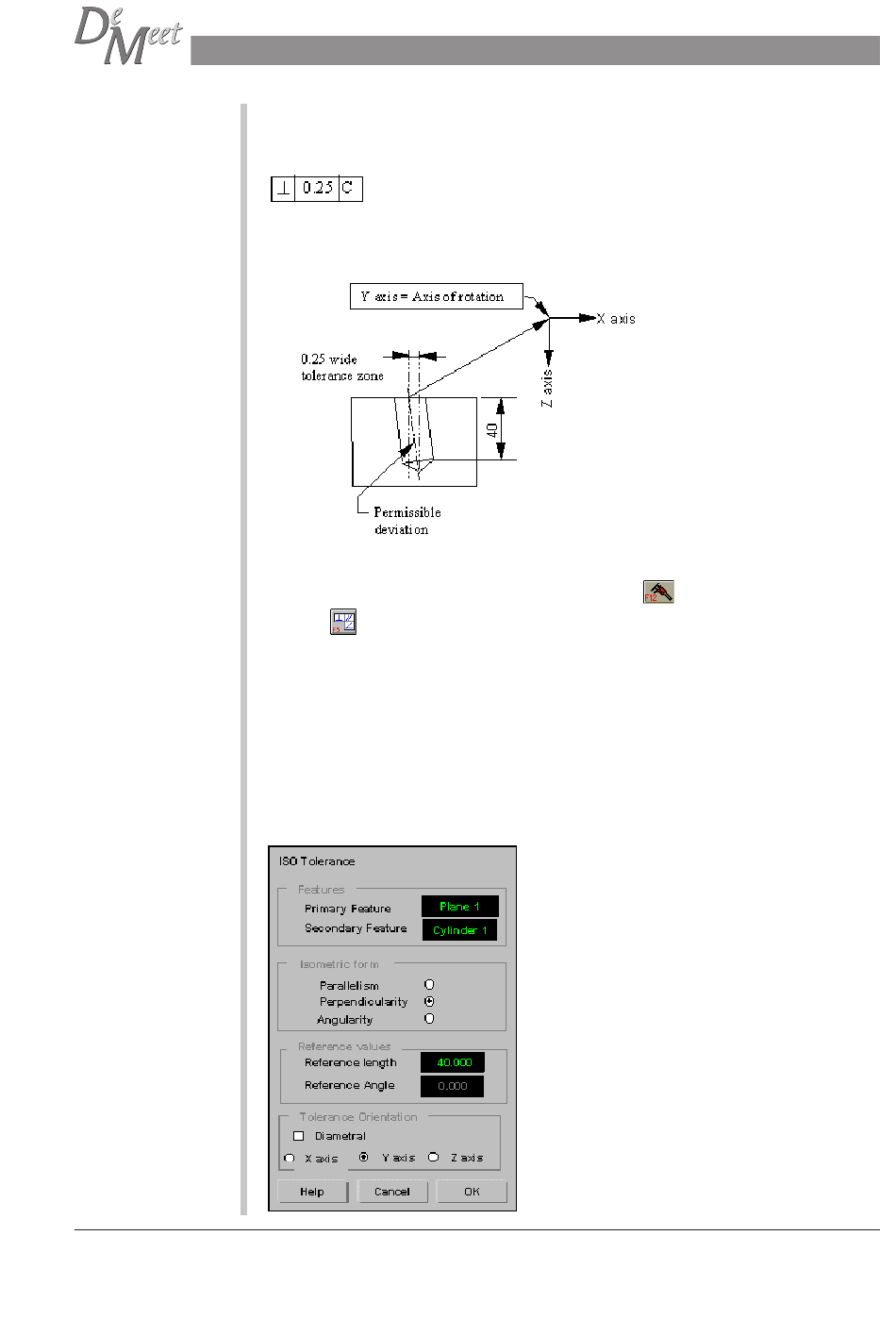

Si le dessin d'exemple de perpendicularité 3 n'a pas le symbole diamétrique comme
indiqué, un des axes doit être sélectionné au lieu de 'diamétrale' dans la boîte
d'orientation de tolérances.
Effectivement, ceci est une tolérance à deux dimensions, et l'axe à sélectionner est
celui le long duquel la perpendicularité peut tourner, comme illustré ci-dessous.
Définissez plan 1 sur la face d'origine [C], et cylindre 1 dans le trou selon le dessin
ci-dessus. Sélectionnez Mesure sur la barre d'outils (
), puis tolérances ISO sur la
palette (
).
Ceci ouvrira la boîte de dialogue de tolérances ISO.
Sélectionnez plan 1 comme la figure 'primaire', et cylindre 1 comme la figure
'secondaire' .
Sélectionnez perpendicularité dans la boîte de formes isométriques, et entrez une
longueur de référence de 40 selon le dessin.
Dans la boîte d'orientation de tolérances, sélectionnes 'Axe Y' . Ensuite, appuyez sur
OK. La perpendicularité sera calculée et stockée comme une Figure Mesurée.
147
