Niveau Origine sur
un Cône
130

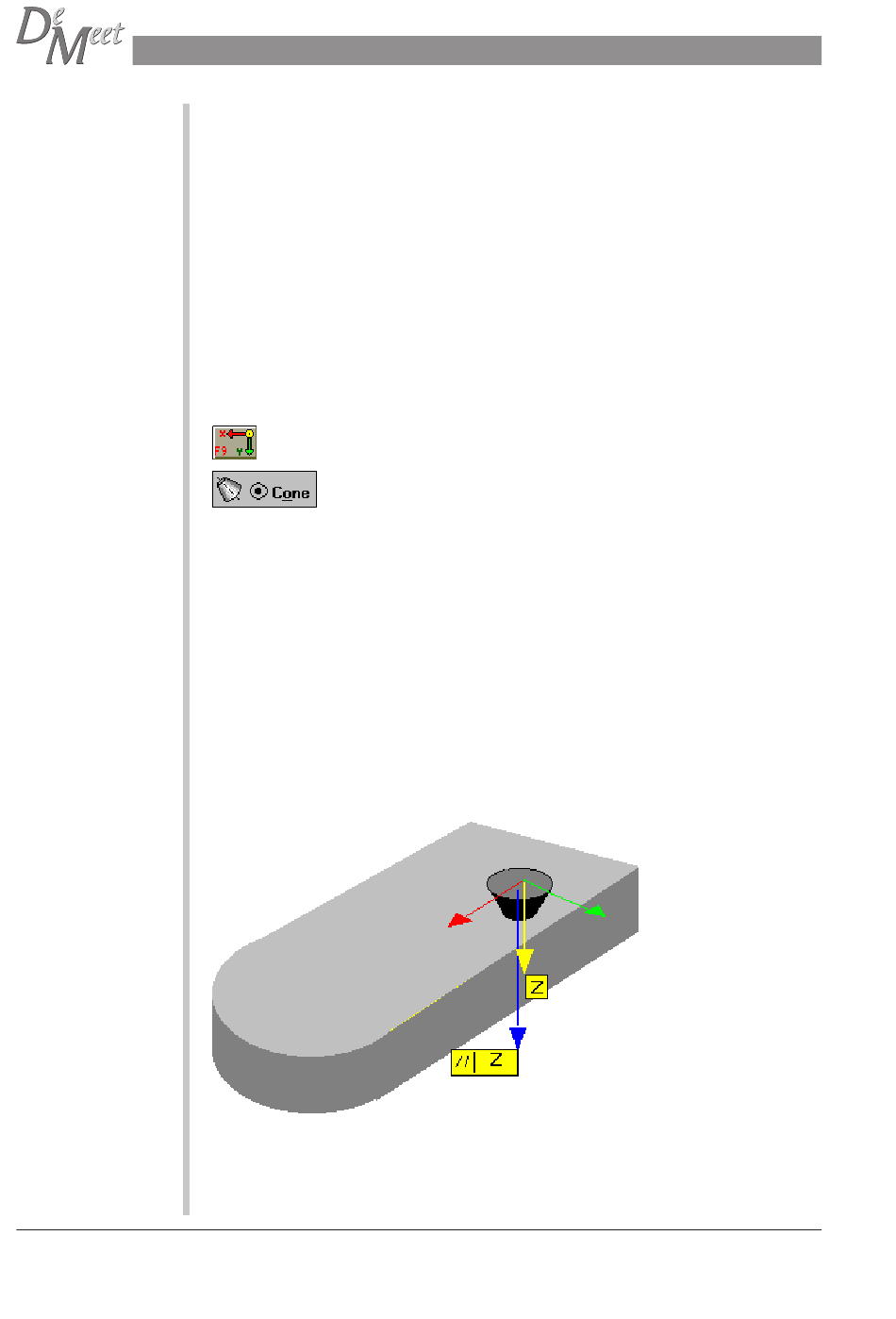

Niveau Origine sur un Cône sélectionne un cylindre avec une flèche jaune sur
l'ecran. Si cette commande est suivie par une commande de dégauchissage, le
système d'axes courant est tourné jusqu'à ce que l'axe Z est parallèle à la direction
du vecteur du plan, et dans la même direction. L'origine est mise dans le centre du
cône, l'axe Z est à zéro au centre des trois premiers points co-planairs.
Sélectionnez la figure Cône dans la boîte de dialogue en saisissant le bouton radio
à côté de la figure Cône.
Sélectionnez le numéro de Cône dans la boîte de dialogue en appuyant sur le
bouton 'bas' à côté de l'indicateur du numéro de figure, puis sélectionnez le numéro
de figure requis. Vous pouvez également le sélectionner à l'aide du clavier.
Pour accepter dégauchissage sur la figure sélectionnée, appuyez sur OK dans la
boîte de dialogue.
Pour quitter cette option, appuyez sur 'Annuler' dans la boîte de dialogue ou sur
Echap' sur le clavier.
Syntaxe du Programme dans l'Editeur de Programmes
DATUM LEVEL CONE Nn;
signification:
LEVEL
indique que la figure suivante est à mettre à niveau.
PLANE
indique qu'un Cône est à mettre à niveau.
Nn
indique que le numéro de Cône n est à mettre à niveau.
Exemple :
Manuel d'utilisation DeMeet Palpeur
DATUM LEVEL CONE N1;
Copyright
©
2001 Schut Geometrical Metrology
