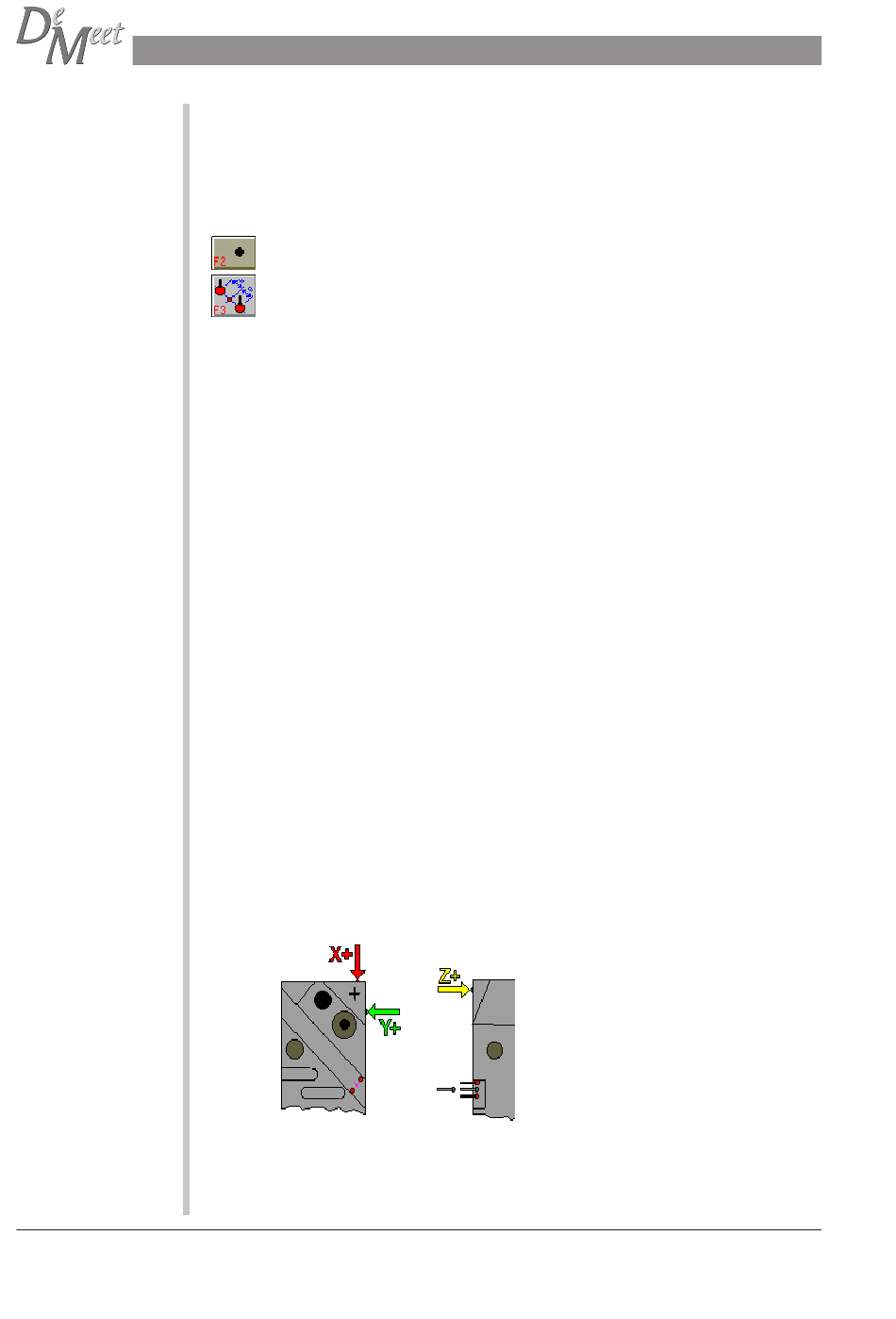

Définir un Point
Milieu
60
Un point construit duquel les coordonnées sont calculées à partir de la distance de
milieu tridimensionnelle entre deux points de palpeur ou des figures antérieurement
définies, par exemple des cercles (mais non une mélange des deux).
Raccourci sur le clavier : F3.
Pour quitter cette option, appuyez sur 'Echap' sur la Barre d'Outils, ou sur 'Echap' sur le
clavier.
mode Direct
Syntaxe du Programme dans l'Editeur de programmes
DEFINE POINT MIL Nn MACHINE2;
signification:
POINT
indique le type de figure comme un Point.
MIL
indique que le point est à définir comme un point 3D MIL.
Nn
indique que le point est à stocker comme Numéro n.
MACHINE2
indique le nombre de points de palpage machine à prendre.
Note:
Cette commande doit être suivie par des points de Liaison et de Cible si vous allez
prendre des points en mode CNC.
Lorsque vous prenez des points de palpage machine, assurez-vous que, si le chemin
direct entre les 2 points est bloqué par quelque obstacle, des points de liaison sont
insérés.
Exemple :
DEFINE POINT MIL N1 MACHINE2;
LINK X80.000 Y6.000 Z-10.000;
LINK X80.000 Y6.000 Z5.000;
TARGET X77.000 Y3.000 Z5.000;
LINK X80.000 Y6.000 Z5.000;
TARGET X83.000 Y9.000 Z5.000;
