DeMeet Palpeur manuel d'utilisation
Mettez le système au premier niveau en appuyant sur 'Echap' au clavier une fois
pour désélectionner l'option Palette couramment sélectionnée, et encore une fois
pour désélectionner la fonction Barre d'Outils couramment sélectionnée.
Maintenant, la droite 6 a été définie.
Définir une Droite
Le dernier Point de Liaison a été pris au-dessus du Point 3, approximativement 2
cm au-dessus du Plan 1. Utilisez le joystick pour déplacer palpeur à
à plusieurs points
approximativement 2 cm au-dessus du point où le premier point de la Droite 7 sera
en mode Direct
défini, et appuyez sur le bouton Point de Liaison.

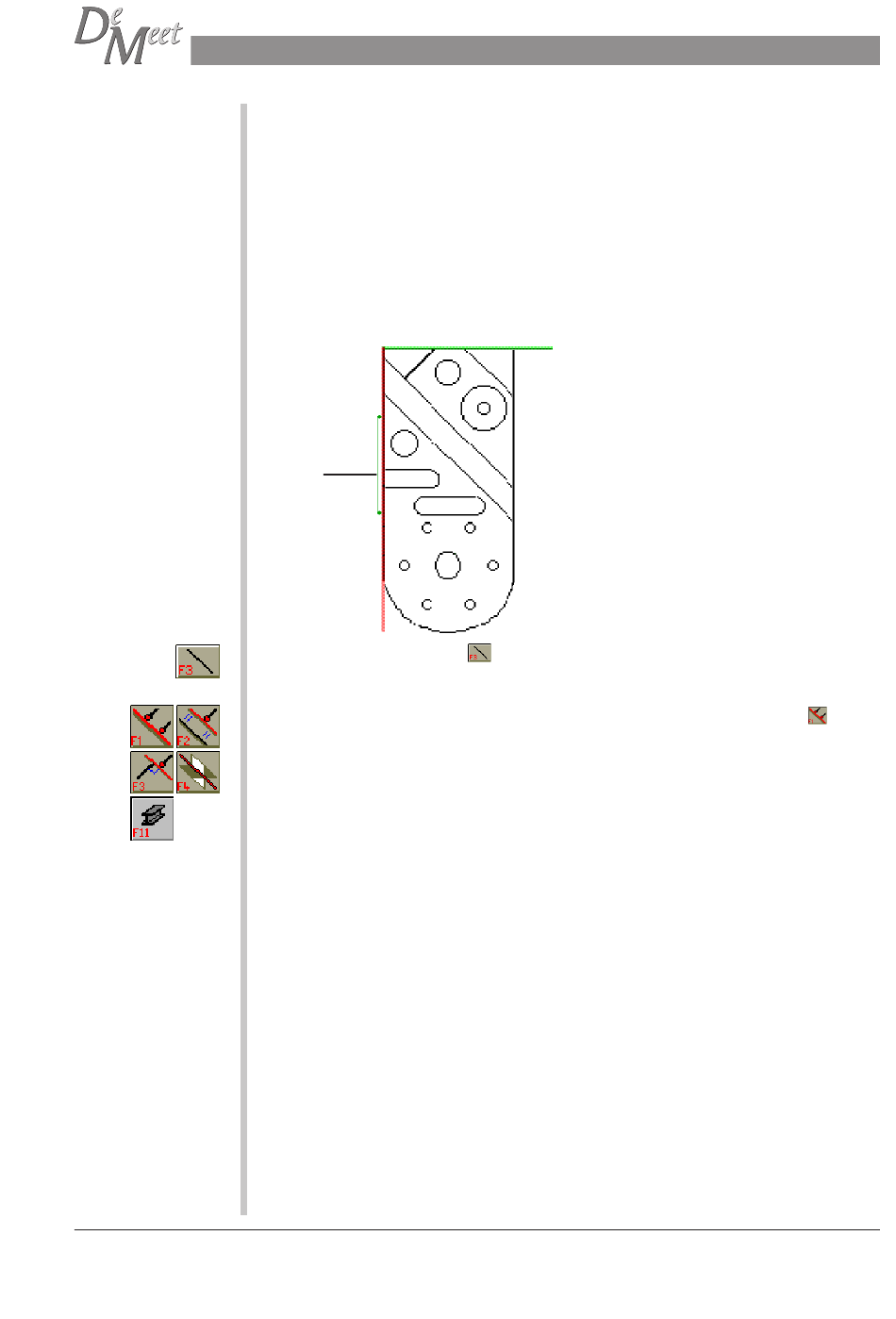

Le dessin montre la figure à définir.
Line 7
Appuyez sur Définir Droite (
) sur la Barre d'Outils. Les options s'activeront sur la
Palette. Il y a 5 options Palette pour la définition d'une Droite.
Appuyez sur le bouton Définir une Droite à plusieurs points sur la Palette (
) pour
définir Droite7 (Line7).
L'Indicateur de Points affichera 2 points à prendre (en compte décroissant). Les
points peuvent être pris en définissant des points de palpage machine ou en
sélectionnant des figures stockées. Dans cet exemple, la Droite 7 sera définie à
l'aide de points de palpage machine. Le nombre de points pour définir une droite
peut être manipulé avec le clavier. Ce nombre doit excéder le nombre défaut de 2
pour définir une Droite à plusieurs points.
Utilisez le joystick pour déplacer le palpeur au côté du composant, et prenez un
point de palpage machine.
L'Indicateur de Points affichera 1 point à prendre pour définir Line7 (droite 7). Il n'y
a pas d'obstacles dans le chemin entre le premier point de palpage machine et le
deuxième, donc il n'est pas nécessaire de prendre des Points de Liaison.
Utilisez le joystick pour déplacer le palpeur au côté du composant, et prenez un
autre point de palpage machine.
Si le mode Interruption n'est pas actif, la droite sera calculée, les résulats affichés
dans le Mini-Report et à deux dimensions dans la Zone de Visualisation Graphique
dans le plan couramment dégauchi dès que le dernier point de palpage machine est
pris. La droite à plusieurs points est une figure à deux dimensions en mode Direct.
205
