mode Indirect
Syntaxe du Programme dans l'Editeur de Programmes
DATUM ALIGNMENT SET
DEFINE LINES Nn POINT Nn
XAXIS FEATURE Pn { Pn} | Cn { Cn} | Sn { Sn} | Bn
YAXIS FEATURE Pn { Pn} | Cn { Cn} | Sn { Sn} | Bn
NAME 'text';
signification:
SET
indique que les axes X et Y doivent être définis pendant
l'opération.
DEFINE
LINES Nn
POINT Nn
indique les numéros de départ n pour les trois axes et le Point
d'origine, crées avec cette commande.
XAXIS
indique que l'axe X doit être dégauchissé (dégauchi).
FEATURE
indicates that the alignment is to be constructed from a number
of previously defined Features.
Pn Cn Sn Bn
indique les figures antérieurement définies dont l'axe précédent
est construit. Elles doivent insérées comme des Points (Pn),
Cercles (Cn), Sphères (Sn) ou Points à Tampon du PIC (Bn). n
est le numéro de Point, Cercle or Sphère, ou dans le case de
points à tampon, le nombre de points à prendre du compteur
mémoire.
YAXIS
indique que l'axe Y doit être dégauchissé (dégauchi).
NAME 'text'
indique le nom de référence stocké du dégauchissage.

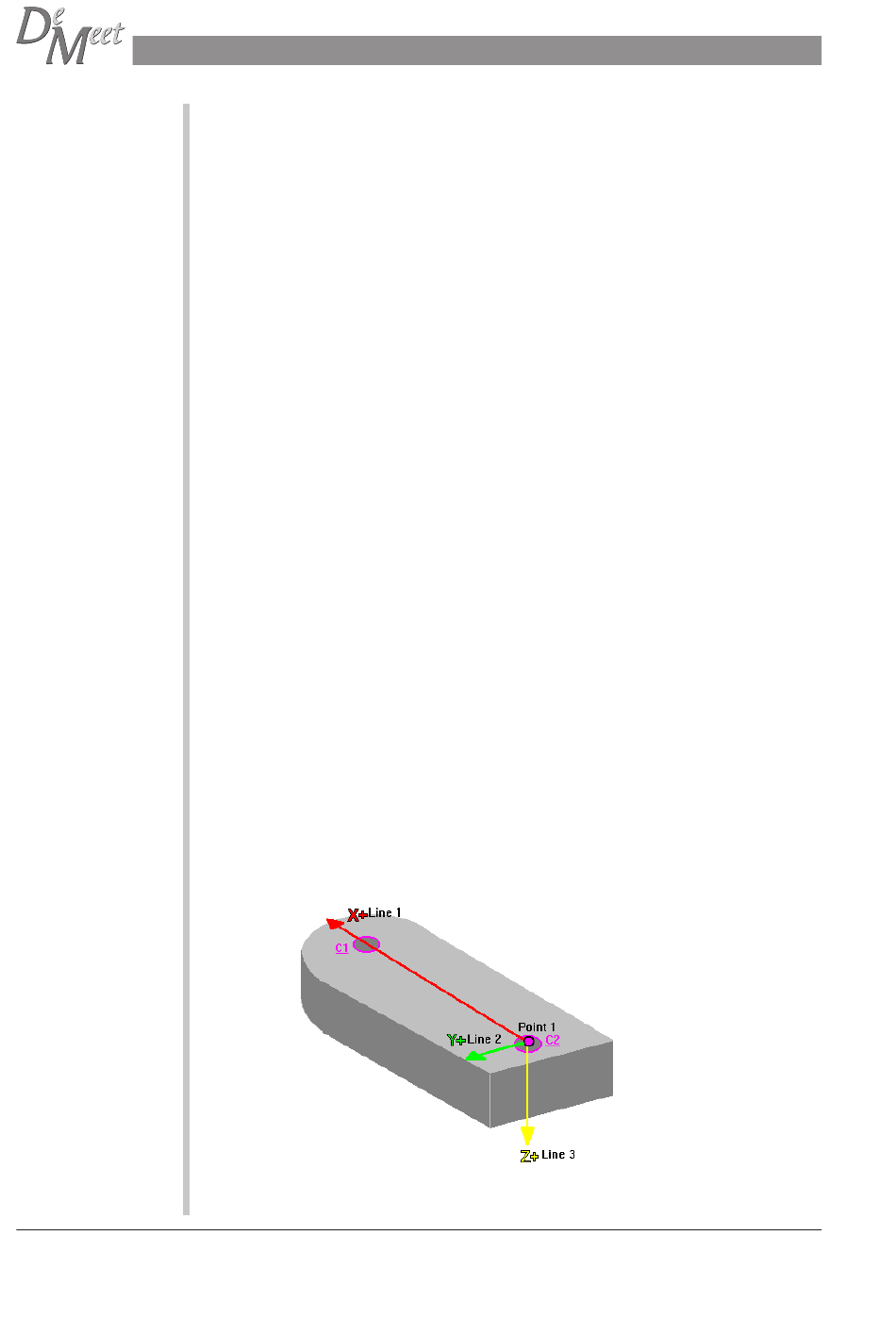

Exemple Editeur de Programmes :
DATUM ALIGNMENT SET
LINES N1 POINT N1
XAXIS FEATURE
C2 C1
YAXIS FEATURE
C1
NAME 'C1-C2 ALIGNMENT';
Note:
Cette commande permet une combinaison de modes: mode Direct pour l'axe X avec
mode Indirect pour l'axe Y et vice versa.
