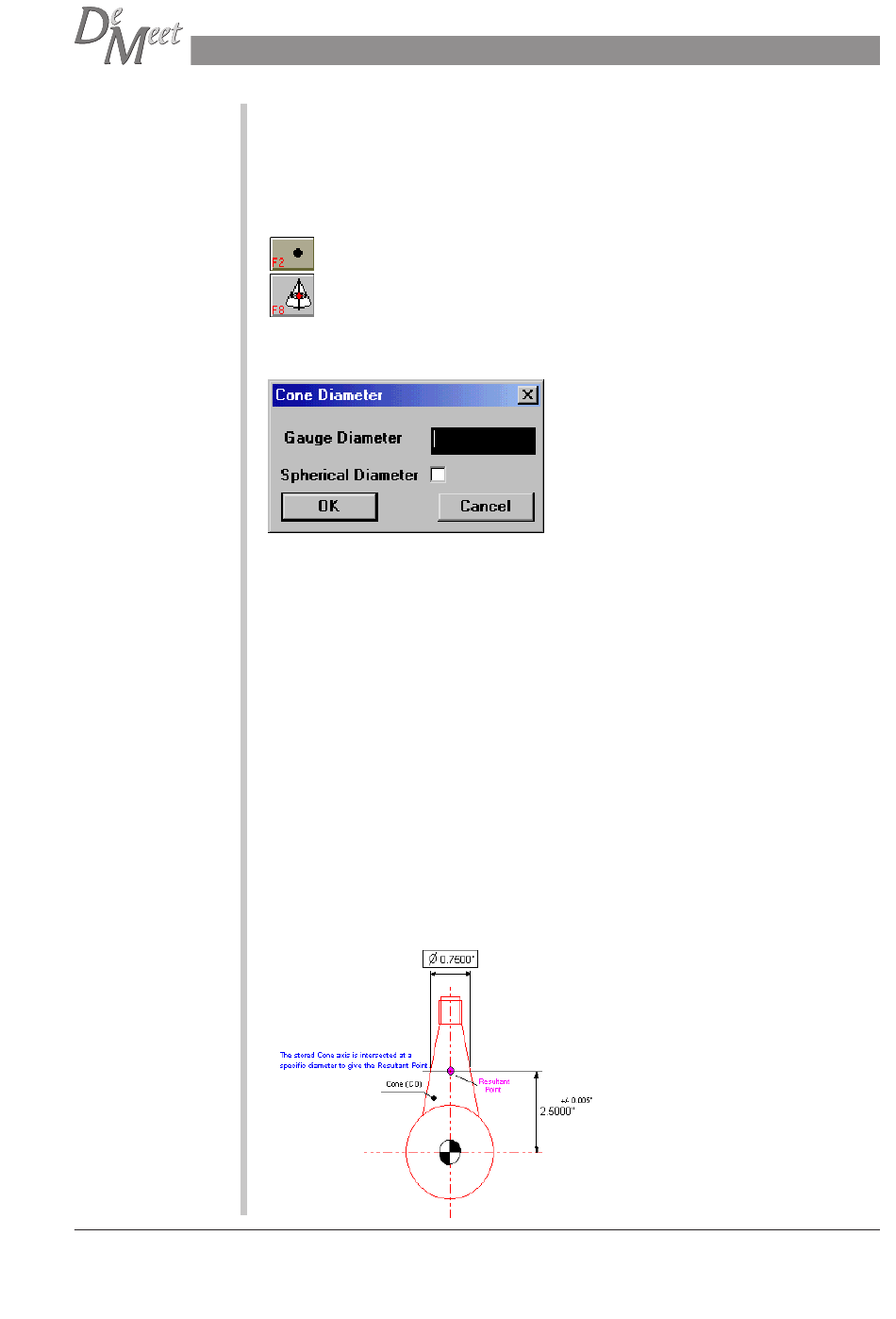

Définir un point
sur le diamètre
d'un cône
Copyright
©
2001 Schut Geometrical Metrology
Un pont construit sur un diamètre spécifique d'un axe de cône. Il est également
possible de placer dans un shpère à diamètre donné, puis de déterminer ce centre-
là.
Raccourci sur le clavier : F8.
Pour quitter cette option, appuyez sur Cancel dans la boîte de dialogue Sélectionner
Figure, ou sur 'Echap' sur le clavier.
Ensuite, sélectionnez un cône stocké dans la boîte de dialogue Sélectionner Figure.
La boîte de dialogue Diamètre de Cône s'ouvrira.
Entrez le diamètre requis dans la cellule. Acceptez le diamètre de cône entré en
appuyant sur 'OK' dans la boîte de dialogue Diamètre de Cône.
Syntaxe du Programme dans l'Editeur de programmes
DEFINE POINT CONE DIAMETER Nn FEATURE COn Dn;
signification:
POINT
indique le type de figure comme un Point.
CONE
DIAMETER
indique que le point est à définir sur un centre de CONE à un
diamètre spécifique.
Nn
indique que le point est à stocker comme Numéro n.
FEATURE
indique que le point est à construire à partir de figures
antérieurement définies.
COn
utilisant COne numéro n.
Dn
utilisant valeur Diamètre numéro n.
Exemple :
DEFINE POINT CONE N1 FEATURE CO1 D0.7500;
DeMeet Palpeur manuel d'utilisation
67
