Unité De Contrôle Demeet - SGM DeMeet-220 Mode D'emploi

Joystick
RS232C
Copyright © 2002 Schut Geometrical Metrology

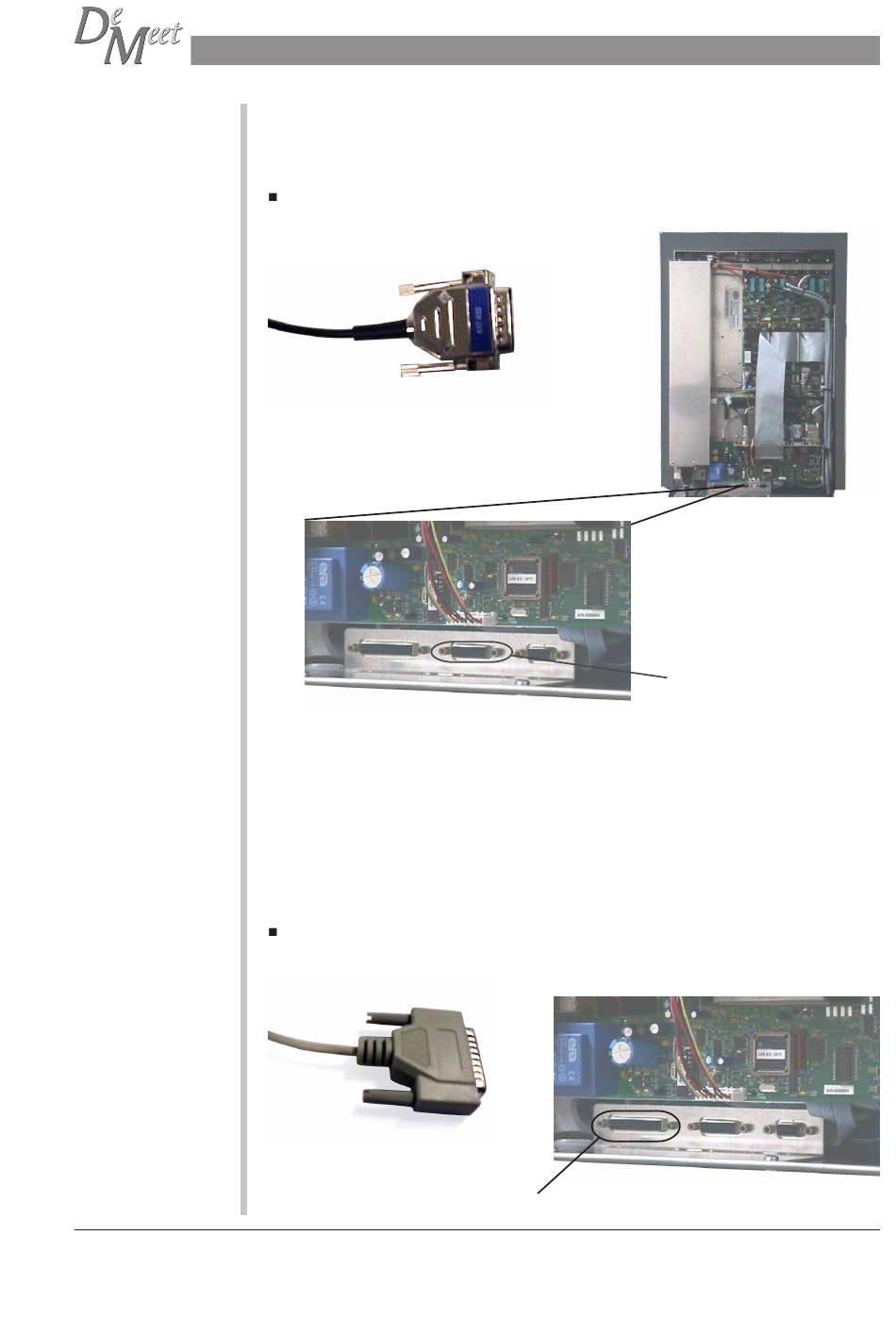

2. Câble du Joystick
Le joystick, fourni avec la DeMeet, sert à contrôler la machine manuellement. Le joystick
dispose d'un connecteur sub D 15 pins mâle. Le joystick se trouve dans la 'caisse interne' .
Connectez le connecteur 15 pins du joystick à la prise, indiquée comme prise du
Joystick.
Connecteur du Joystick
Connexions internes de la DeMeet
3. Câble RS232C
La DeMeet communique avec le PC par le câble RS232C, qui est connecté à un port série
du PC. Ce port série peut être le 'Com 1' ou le 'Com 2' . Le câble RS232C, fourni avec la
DeMeet, dispose d'un connecteur sub D 9 pins femelle d'un coté et d'un connecteur sub D
25 pins mâle de l'autre coté.
Connectez le connecteur 25 pins du câble RS232C à la prise RS232C.
Connecteur RS232C
Prise RS232C
Connexion de la DeMeet
Unité de contrôle DeMeet
