Réglage de la
camera
Montage de la
caméra
12
DmvIns-

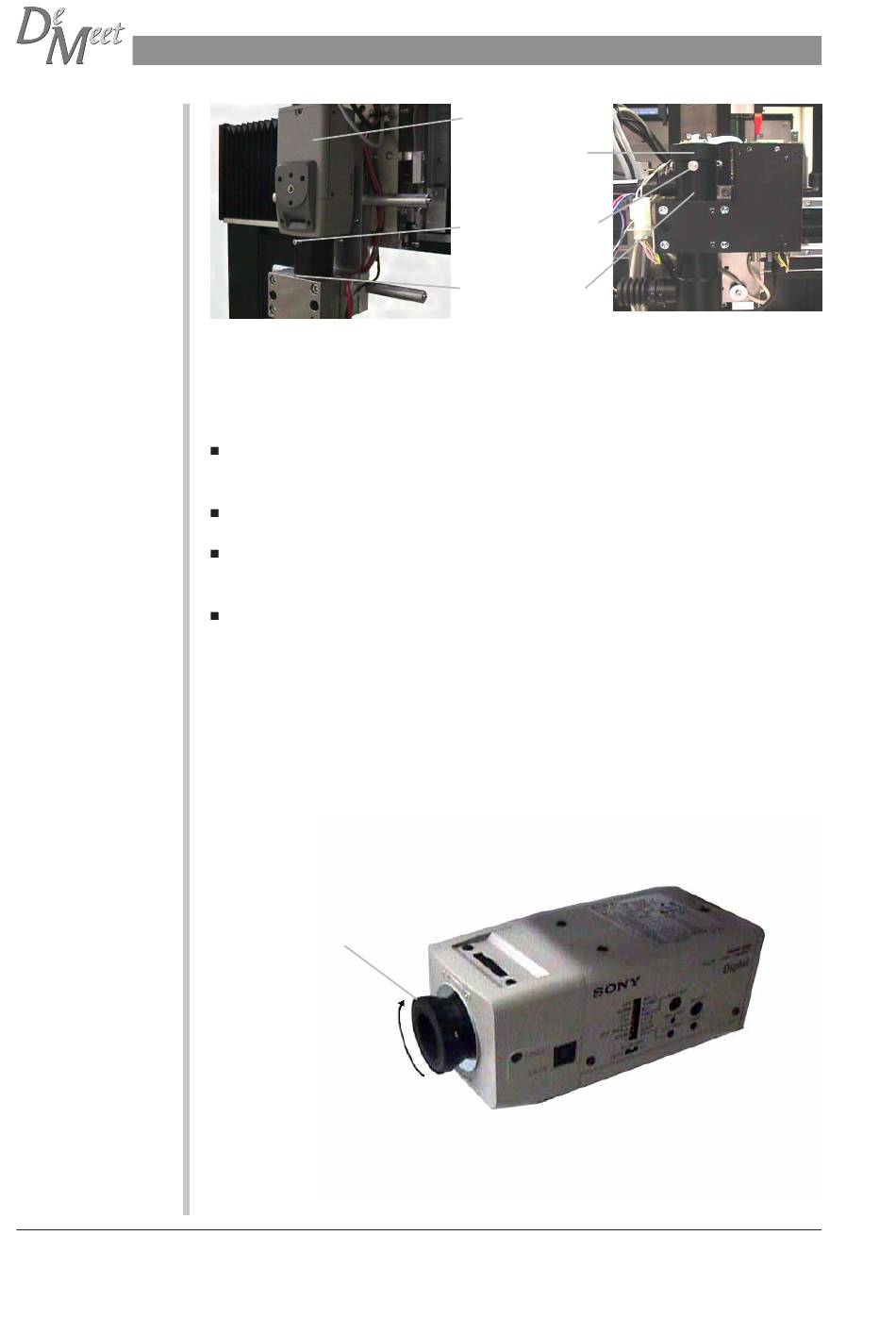

Caméra Sony CCD
S'il faut ajuster la caméra, utilisez les directives suivantes:
Déserrez les 'vis de réglage de la caméra' un peu. Ne laissez pas tomber la caméra de son
support.
Tournez la caméra un peu et serrez les 'vis de réglage de la caméra'.
Contrôlez l'alignement en déplaçant l'objectif 'croix' sur le 'point', comme indiqué ci-
dessus.
Répétez ce processus de rotation et de contrôle de l'alignement jusqu'á ce que la
caméra est correctement alignée.
Note:
La caméra de la DeMeet-220 se trouve à côté du système optique et seulement la puce
CCD est montée dans une unité de support au dessus du système optique. Dans ce cas,
seule la puce doit être ajustée et non la caméra.
Note:
Parfois la caméra peut se déplacer même si les 'vis de réglage de la caméra' sont serrées.
Dans ce cas, le 'montage de la caméra' n'est pas assez serré. Déserrez les 'vis de réglage de
la caméra' jusqu'á ce que la caméra peut être enlevée de son support. Retirez la caméra du
support et serrez le 'montage de la caméra' á la main.
Montage de la
caméra
Note :
Effectuez TOUJOURS un calibrage du Champ de Visualisation et une qualification de l'axe
Z après le réglage de la caméra, sinon les résultats ne sont peut-être pas précis.
Installation de la DeMeet Vidéo
Caméra Sony CCD
Sony CCD Chip
Vis de réglage de la
caméra
Support de la
caméra
Caméra Sony CCD modifiée avec
Copyright
©
2004 Schut Geometrical Metrology
puce CCD
