Vue d'ensemble
La DeMeet Modèle Video
©
Copyright
2002 Schut Geometrical Metrology

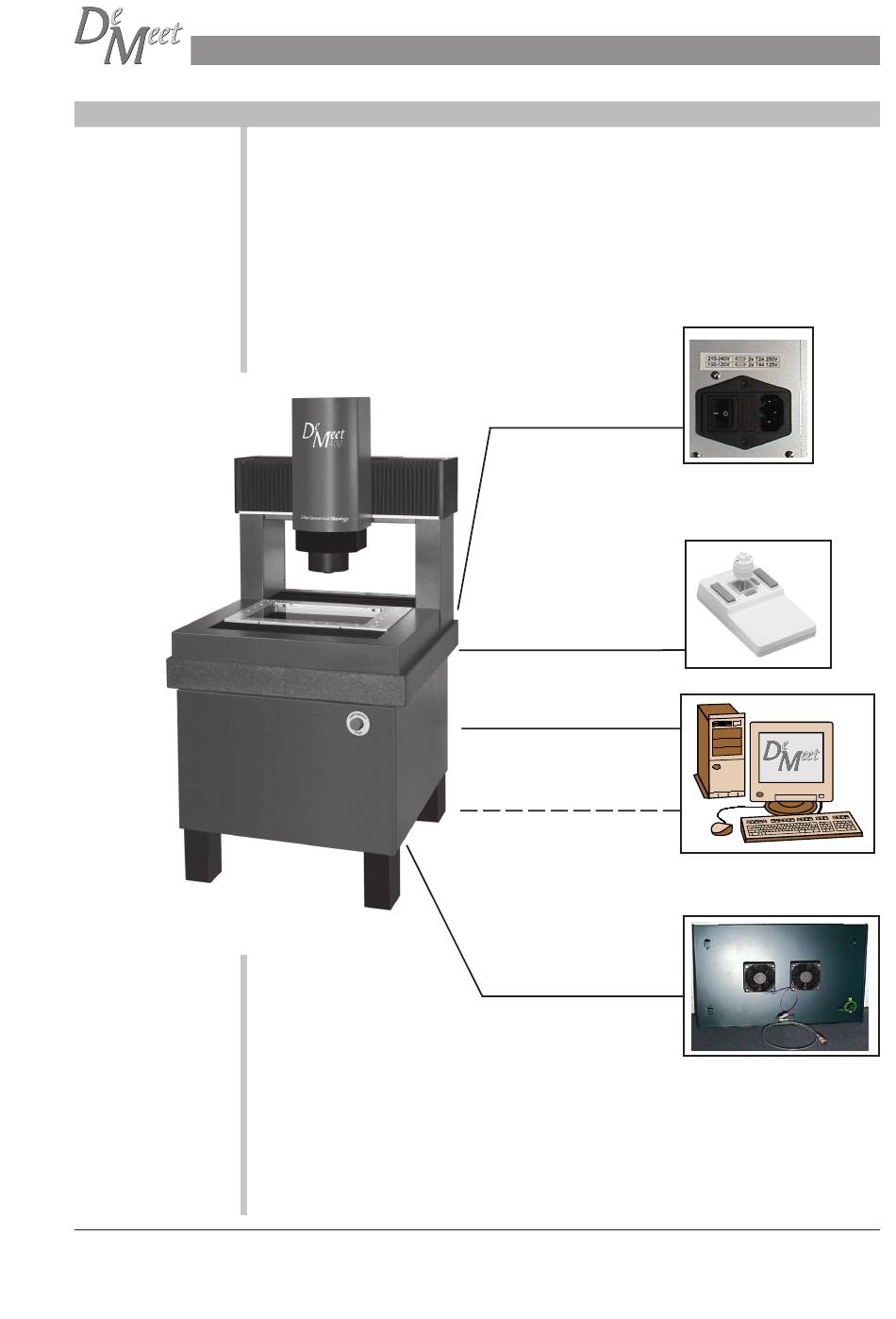

1. Connexion de la DeMeet
La DeMeet doit être connectée au PC, au secteur, au joystick et aux ventilateurs sur le
panneau arrière. Quatre câbles doivent donc être connectés à la DeMeet (cinq, en cas
de modèle DeMeet Vidéo). Le cordon d'alimentation, le câble du joystick, le câble
RS232C, le cordon de connexion des ventilateurs et, si la DeMeet est un modèle Vidéo,
un câble vidéo.
Les câbles doivent être connectés à l'arrière de l''unité de contrôle 19"'. Cette unité de
contrôle est située à l'intérieure de la DeMeet. L''unité de contrôle 19"' contient toute
l'électronique de la DeMeet pour contrôler la machine.
1. Connexion du secteur
2. Connexion du Joystick
3. Connexion RS232C
4. Connexion Vidéo
(Uniquement pour les
modèles vidéo)
5. Connexion des
ventilateurs
Connexion de la DeMeet
PC, clavier,
souris, écran
Panneau arrière
5
C4-
