Dégauchir à une
Droite
Copyright
©
2001 Schut Geometrical Metrology
Dégauchir à une droite tourne le dégauchissage courant. L'axe X sera tourné
parallèlement à la droite, cylindre ou cône sélectionné. La position d'origine (posi-
tion du point zéro du dégauchissage courant) reste à sa position courante.
Pour quitter cette option, appuyez sur 'Annuler' dans la boîte de dialogue ou sur
'Echap' sur le clavier.
Lorsque cette option est sélectionnée, la boîte de dialogue Sélectionner Figure
s'ouvre. Par défaut, le dernier numéro de figure défini est affiché.
Sélectionnez la figure requise et appuyez sur OK.

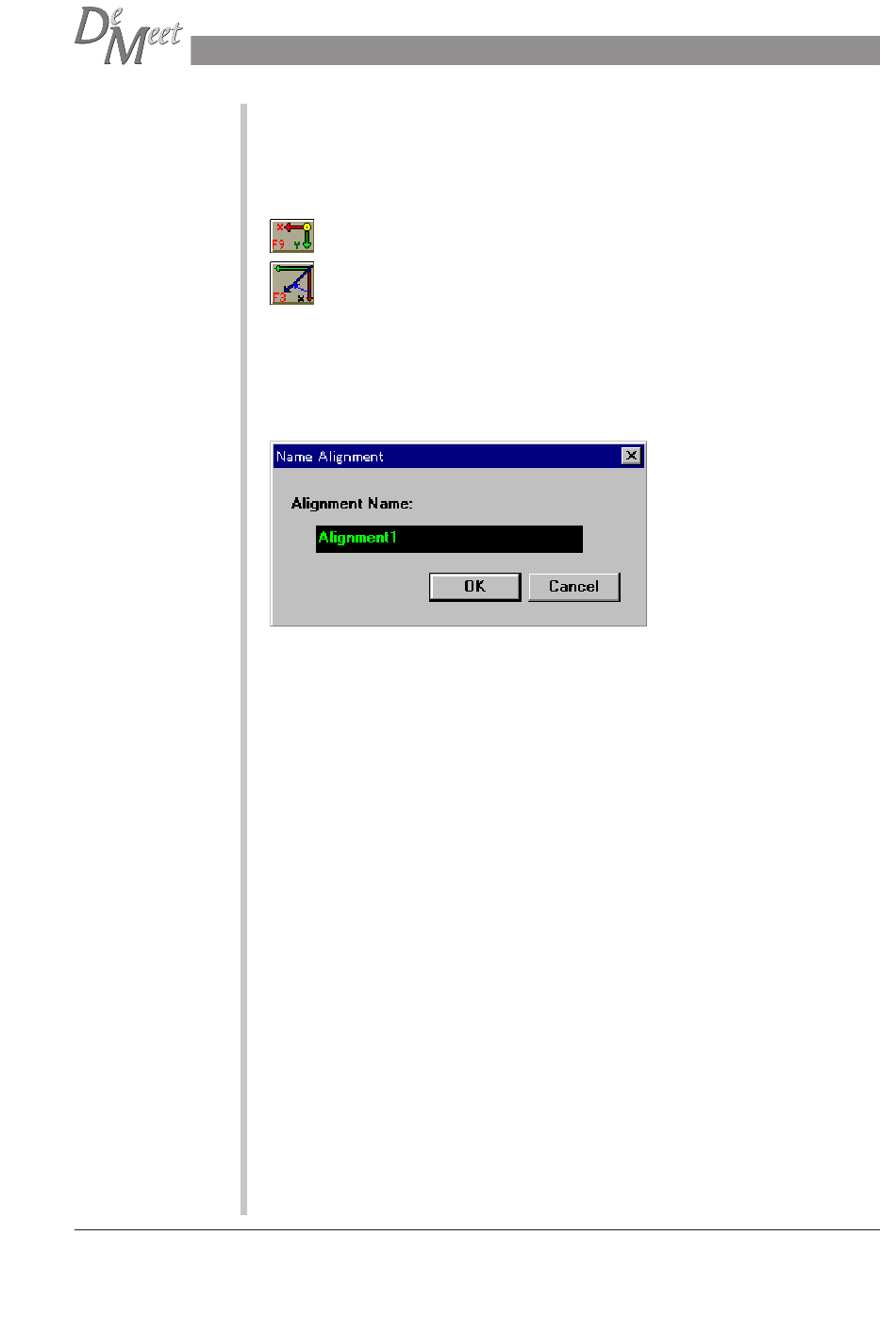

Ensuite, la boîte de dialogue Nom de Dégauchissage s'affiche.
Entrez un nom pour le nouveau dégauchissage, puis appuyez sur OK. La DeMeet
Palpeur rédégauchira le dégauchissage. Il est stocké sous ce nom et affiché dans le
Ruban.
Lorsque la DeMeet Palpeur est éteinte, le dégauchissage ne sera PAS stocké, sauf s'il
est bloqué.
Syntaxe du Programme dans l'Editeur de Programmes
DATUM ALIGNMENT LINE FEATURE Ln | CYn | COn NAME 'text';
signification:
LINE
indique que le système d'axes sera tourné dans la direction
d'une Droite existante.
FEATURE
indique que le dégauchissage est à construire à partir d'une
figure antérieurement définie.
Ln CYn COn
indique le numéro de Droite, CYlindre ou COne à utiliser pour le
dégauchissage.
NAME 'text'
indique le Nom 'texte' que porte le dégauchissage sauvegardé
dans la liste d'Origines.
Exemple Program Editor :
Datum Alignment To Line Feature1 L4
Name 'Alignment1';
Manuel d'utilisation DeMeet Palpeur
113
