Niveau Origine sur
un Plan
128

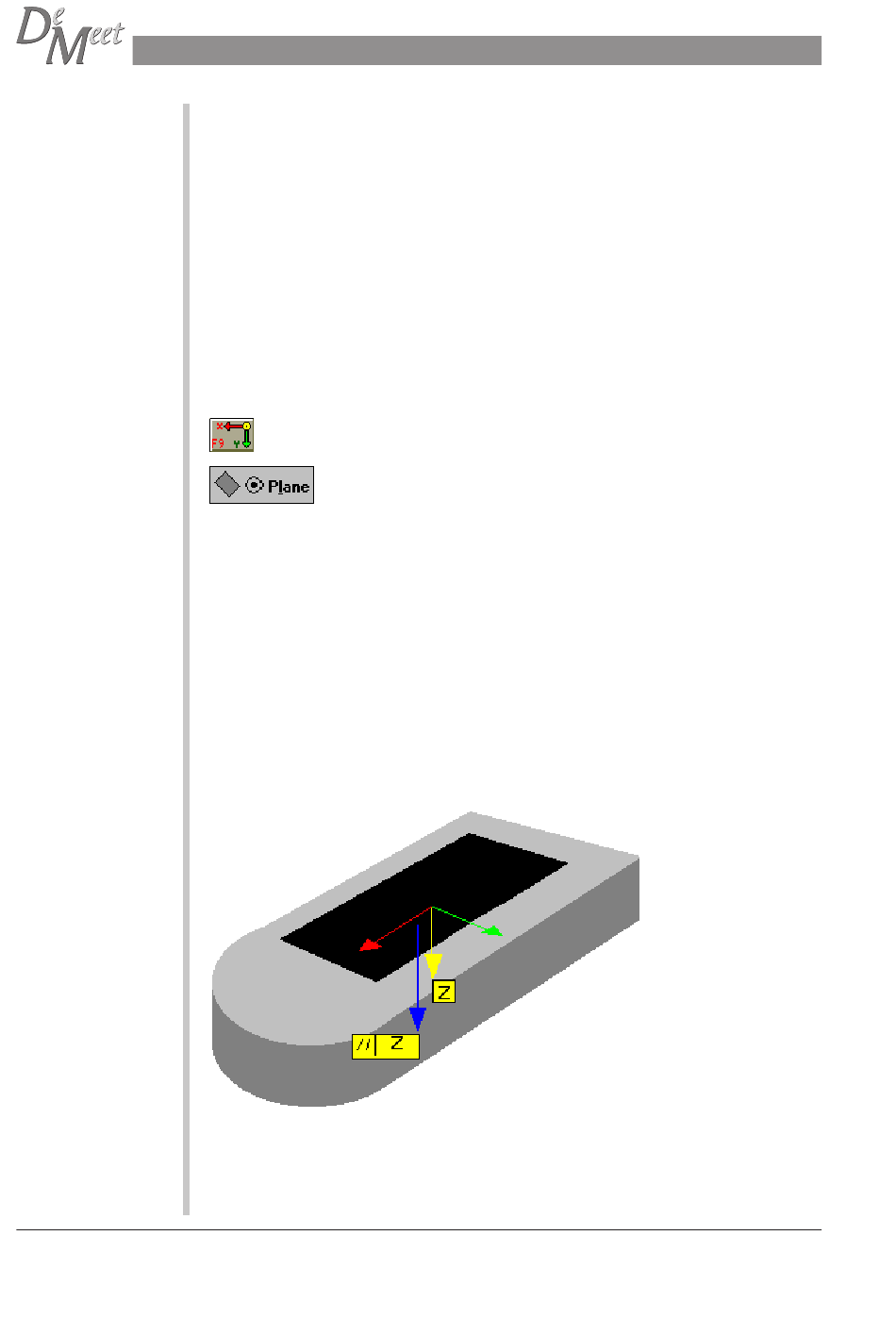

Niveau Origine sur un Plan sélectionne un plan à accentuer avec une flèche jaune à
l'écran. Ce plan devient le plan de travail pour les projections de figures 2D (droites,
en mode Direct, et cercles) et les angles entre les figures. Si cette commande est
suivie par une commande de dégauchissage, le système d'axes courant est tourné
jusqu'à ce que l'axe Z est parallèle à la direction du vecteur du plan, et dans la
même direction.
Sélectionnez la figure Plan dans la boîte de dialogue en cochant le bouton radio à
côté de la figure Plan.
Sélectionnez le numéro de plan dans la boîte de dialogue en appuyant sur le
bouton 'bas' à côté de l'indicateur du numéro de figure, puis sélectionnez le numéro
de figure requis. Vous pouvez également le sélectionner à l'aide du clavier.
Pour accepter dégauchissage sur la figure sélectionnée, appuyez sur OK dans la
boîte de dialogue.
Pour quitter cette option, appuyez sur 'Annuler' dans la boîte d'Outils ou sur 'Echap'
sur le clavier.
Syntaxe du Programme dans l'Editeur de Programmes
DATUM LEVEL PLANE Nn;
signification:
LEVEL
indique que la figure suivante est à mettre à niveau.
PLANE
indique qu'un Plan est à mettre à niveau.
Nn
indique que le numéro de plan n est à mettre à niveau.
Exemple :
DATUM LEVEL PLANE N1;
Manuel d'utilisation DeMeet Palpeur
Copyright
©
2001 Schut Geometrical Metrology
