Qualifier un
palpeur
Réglage du Palpeur
d'Origine
Copyright
©
2001 Schut Geometrical Metrology

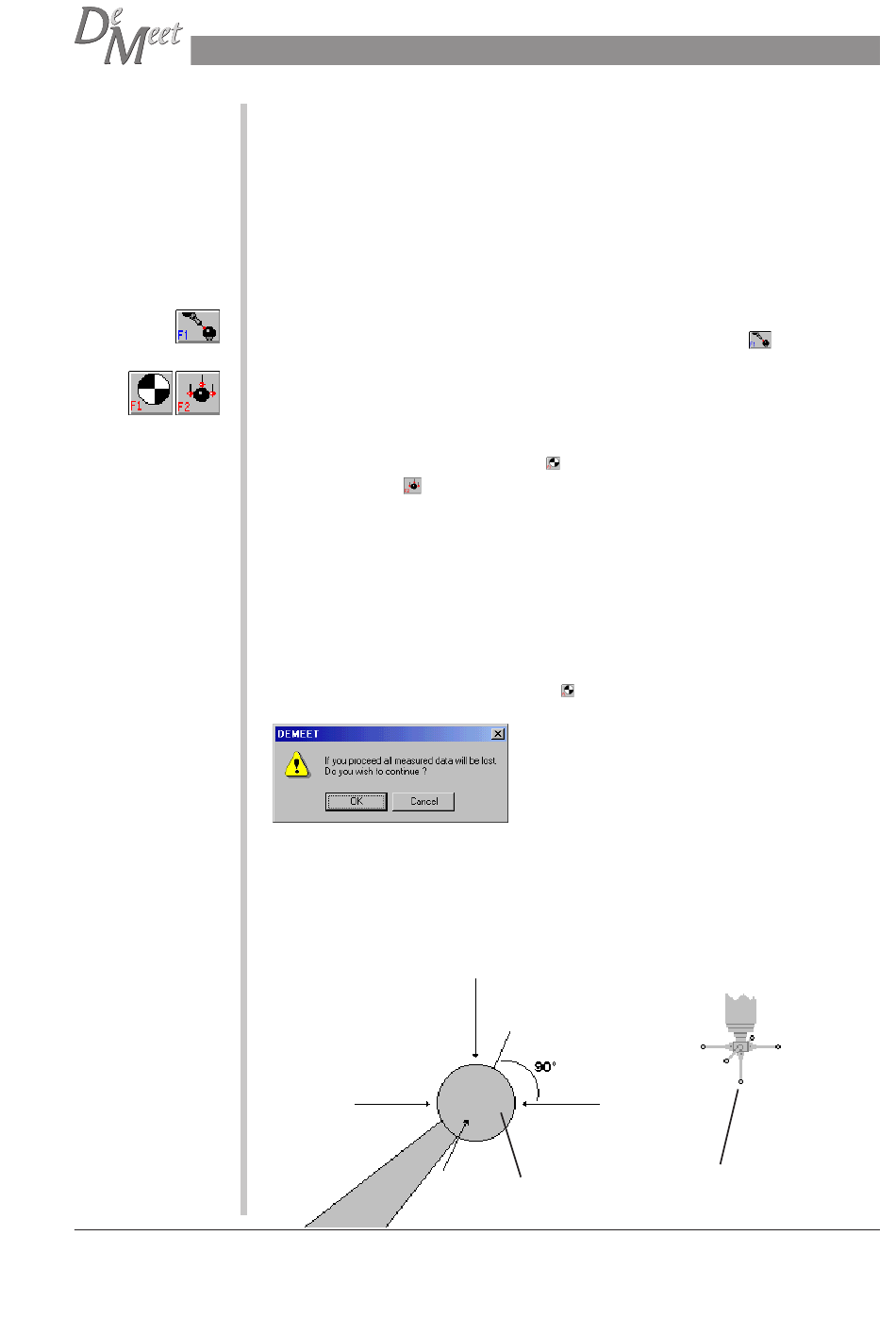

La première opération est de qualifier un palpeur. La qualification d'un palpeur
établit le diamètre effectif de la touche utilisée, et calcule le Point de Déplacement
de la DeMeet. Le Point de Déplacement est le centre de la touche de palpage, et
c'est ce point qui est positionné ou déplacé lorsque la machine effectue des
mouvements ou prend des points.
Fixez la touche requise dans le bout du palpeur. Référez-vous au manuel
d'Installation DeMeet Palpeur pour l'installation du palpeur et de la touche.
Standard, le TP2 palpeur pour une touche 5 voies est livré avec la DeMeet et utilisé
dans cet exemple.
Appuyez sur le bouton Qualifier un Palpeur dans la Barre d'Outils (
Lorsque vous avez appuyé sur ce bouton, le système doit savoir si on va créer un
Palpeur d'Origine ou qualifier un autre palpeur. Ceci sera indiqué par 2 boutons
affichés sur la Palette:
Il faut appuyer sur le premier bouton ( ) pour créer un Palpeur d'Origine. Le
deuxième bouton ( ) est pour la qualification d'un palpeur.
Dans cet exemple, on va d'abord c'reer une Origine de Base.
Le processus de création d'une Origine de Base établit la position de la Sphère de
Référence par rapport à l'Origine de coordonnées machine (le point zéro déterminé
de la machine). Les qualifications de palpeur suivantes seront relatives au Palpeur
d'Origine. La création d'un Palpeur d'Origine est en même temps une qualification de
palpeur valide. Ainsi le premier palpeur à qualifier sera toujours le Palpeur d'Origine.
Utilisez le palpeur à pointe vers le bas à qualifier comme Palpeur d'Origine.
Appuyez sur le bouton Origine de Base ( ). La fenêtre d'avertissement suivante
apparaîtra.
Appuyez sur 'OK' pour continuer avec la création du Palpeur d'Origine. L'indicateur de
Points affichera 5 (s'il est mis à compte décroissant). Ceci indique qu'il faut prendre
5 points de palpage machine sur la Sphère de Référence pour compléter l'opération.
Eparpillez les points autour de la sphère. Par exemple, prenez 1 point au dessus et 4
points autour du milieu de la sphère à intervalles de 90°.
3
4
DeMeet Palpeur manuel d'utilisation
5
2
1
Sphère
de
Référence
).
Renishaw TP2-5W
Palpeur d'Origine
181
