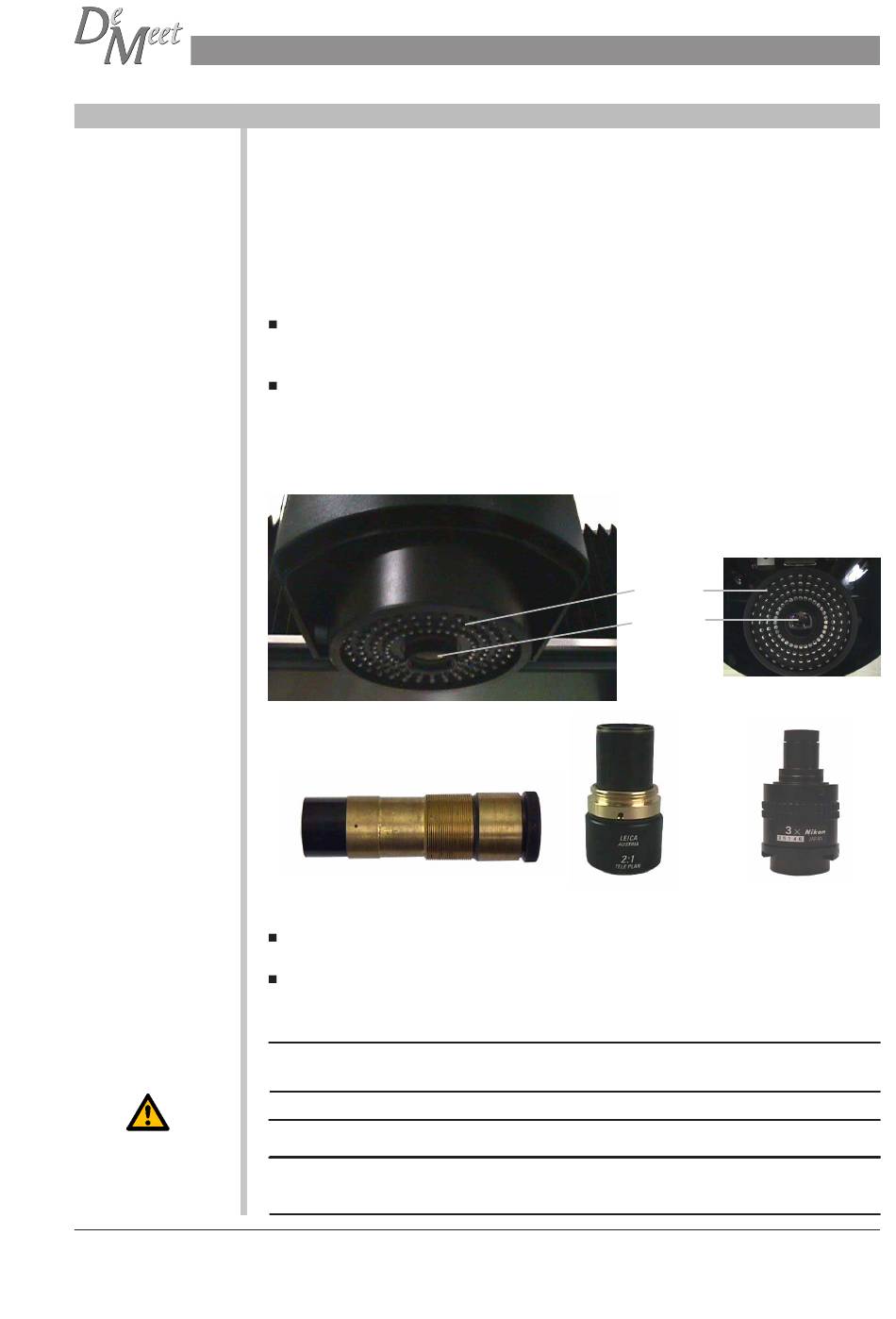

4. Installation des lentilles
L'équipement standard de la DeMeet Vidéo comprend une lentille 1.5x. Les lentilles 1.0x,
3.0x et 5.0x sont optionnelles. Également optionnelle est une lentille Leica ou Nikon,
magnification 1.0x, 2.0x, 5.0x ou 10.0x.
La lentille a déjà été installé á l'usine. Aussi l'installation de la lentille n'est pas
nécessaire, sauf si la lentille est changée pour une autre. Le changement de lentilles doit
s'exécuter prudemment et suivant les directives. Le changement de la lentille Leica ou
Nikon se fait de la même façon que la lentille standard.
Vérifiez que l'accès á la lentille est facile. Positionnez l'axe Z plus haut que
nécessaire, en utilisant le joystick. Consultez le Manuel d'utilisation DeMeet Vidéo
pour l'opération de la DeMeet.
Dévissez la lentille s'il y a une, manuellement et dans le sens contraire des aiguilles
d'une montre. Levez l'unité d'éclairage annulaire si cela est nécessaire pour accéder
la lentille. Ceci est appliquable aux machines équipées d'un système de lentille Leica
ou Nikon. Pour les lentilles Leica et Nikon, un anneau de montage est disponible
pour une échange de lentilles facile.
Lentille standard
Vissez une lentille á la main, dans le sens des aiguilles d'une montre. Ajustez l'unité
d'éclairage annulaire si l'unité a été levée pour accéder á la lentille.
Après l'échangement des lentilles, ou même après la réinstallation de la même lentille,
un calibrage du CV doit être réalisé. Référez-vous aux parties 'Calibrage du CV' et
'Qualification de l'axe Z' de ce manuel.
Manipulez la lentille avec caution. Lorsque vous dévissez une lentille, faites atten-
tion de ne pas la laisser tomber.
N'appliquez pas de force excessive, et n'utilisez pas d'outils.
Ne touchez pas les LED de l'éclairage annulaire.
N'approchez pas la machine des mains, lorsqu'elle est contrôlée manuellement par
le joystick ou par ordinateur, pour éviter des blessures.
Installation de la DeMeet Vidéo
Éclairage
annulaire
Lentille
Lentille Leica
Lentille Nikon
