DeMeet Palpeur manuel d'utilisation
Définir des
Maintenant que le dégauchissage est correctement effectué, on peut commencer à
mesurer. La première mesure sera Cercle1.
Cercles

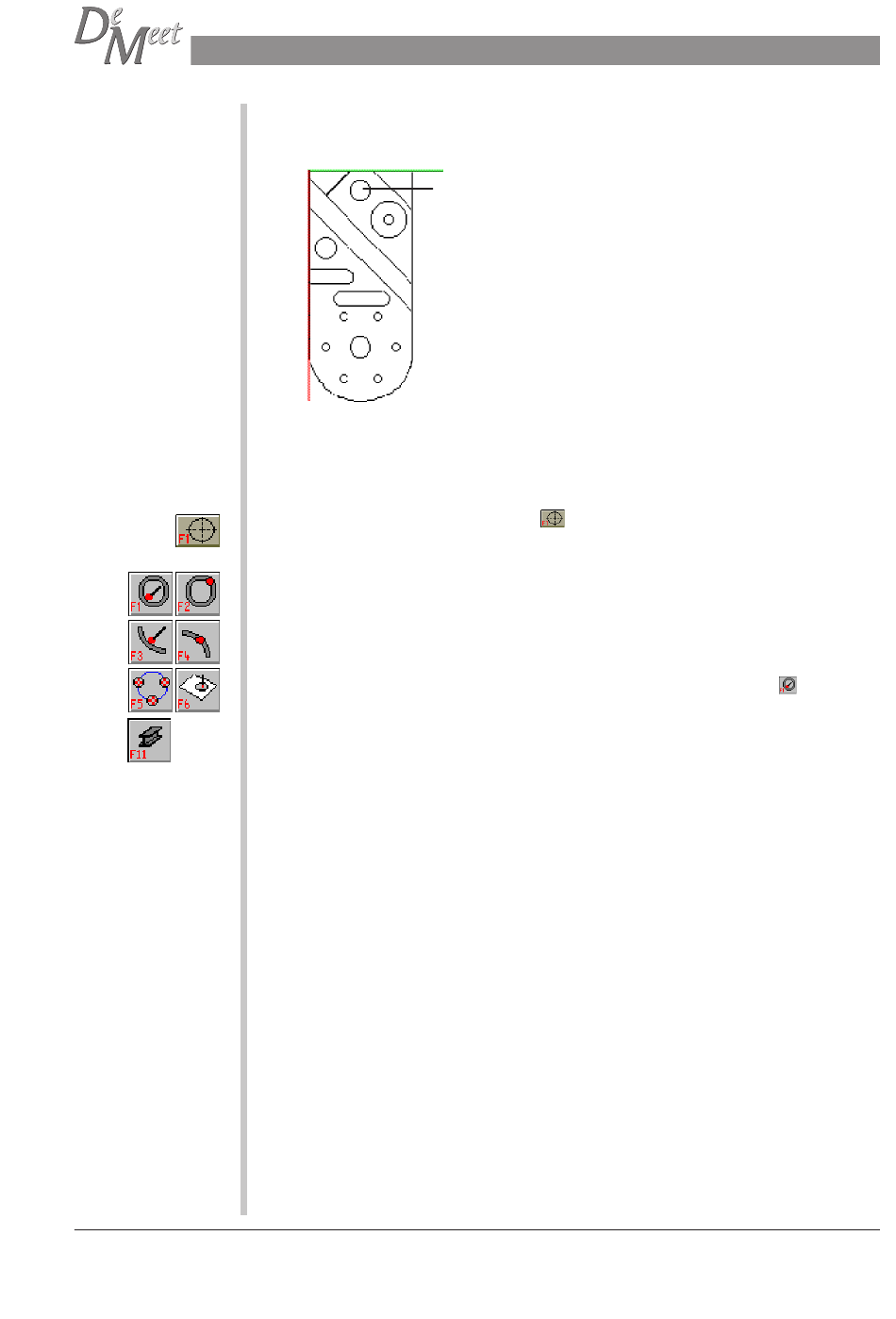

Crcle 1
Utilisez le joystick pour déplacer le palpeur à approximativement 2 cm au-dessus du
point où le Cercle 1 sera défini et appuyez sur le bouton Point de Liaison. Ce Point
de Liaison sera stocké dans le Programme de Mesure.
Appuyez sur le bouton Définir Cercle (
) sur la Barre d'Outils. Cette saisie activera
un nombre d'options Palette.
Il y a 7 options Palette pour la définition d'un Cercle. Définir un Cercle interne/
externe compensé pour palpeur. définir un Cercle absolu, définir un Arc interne/
externe compensé pour palpeur, définir un Arc absolu, définir un Groupe de Cercles
(Pitch), définir un Cercle planaire et Construire un Cercle.
Appuyez sur Définir un Cercle interne/externe compensé pour palpeur (
) sur la
Palette, pour définir Cercle 1.
L'Indicateur de Points affichera 4 points à prendre (en compte décroissant). Le
nombre de points à définir un cercle peut être changé en sélectionnant un certain
nombre avec le clavier. Ce nombre doit excéder le défaut nombre de 4 pour définir
un cercle interne.
Utilisez le joystick pour déplacer le palpeur dans le trou, et prenez 4 points à
distance égale dans les deux sens horaires dans le trou.
Si le mode Interruption n'est pas actif, le cercle sera calculé, et les résultats seront
affichés dans le Mini-Report et affichés en deux dimensions dans la Zone de
Visualisation Graphique dans le plan couramment dégauchi après que le dernier
point de palpage machine est pris. Le Cercle interne/externe compensé pour palpeur
est une figure à deux dimensions.
La DeMeet Palpeur rentrera automatiquement en définition du cercle suivant,
l'Indicateur de Points affichant 4 points.
195
Copyright
©
2001 Schut Geometrical Metrology
