Ajout
Automatique
Aide de figure
Projeter une
figure
Afficher figure
56
'Aide de figure' est un raccourci qui ouvrira la fenêtre d'aide. Pour plus d'information
sur le fenêtre d'aide regardez la partie 'Ecran principal' - 'Aide' dans ce manuel.
La figure 'Aide de figure' toujours apparaît au coin supérieur droit et tient des symboles
différentes. Un Infobulle expliquera la fonction du bouton.

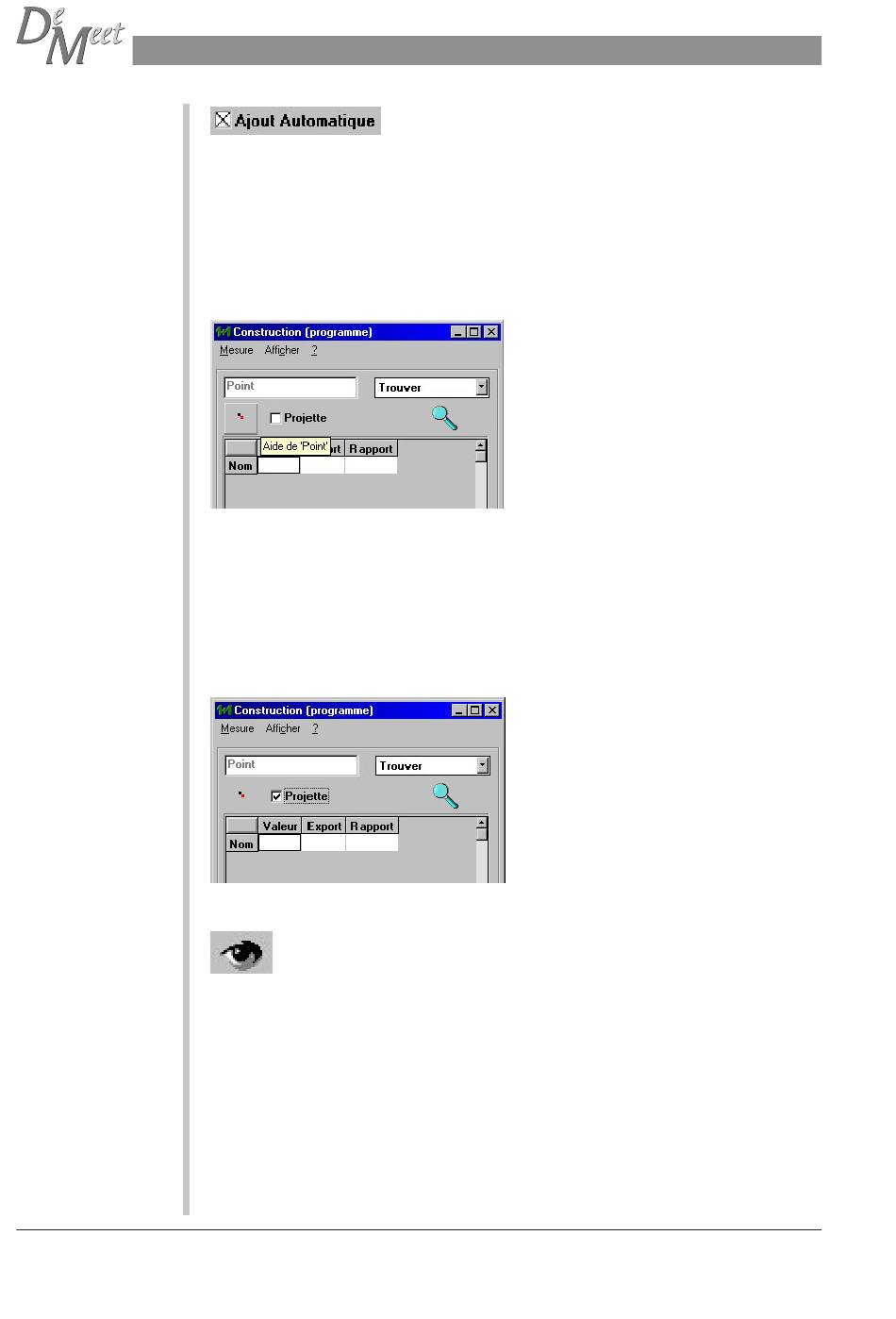

L'image suivante est un exemple de 'Aide de Point'
'Projette' permet de projeter la figure active dans le plan XY du système d'alignement
actif. Cela est nécessaire parce que ce plan n'est pas toujours parallel au plan XY du
MCS. Pour projeter une figure dans un autre plan que le plan XY actif, sélectionnez
dans le menu 'Mesure' -'Figure' - 'Figure de projection' . (Exemple : 'Measure' -'Point' - 'Point
de projection' . )
Cliquez 'Projette' pour activer la projection.
Le bouton 'Afficher figure' permet d'afficher la figure qui a été construite ou éditée.
Clicquez pour faire afficher la figure.
Remarques :
- En cas d'un cercle et d'un arc le point central est affiché.
- Quand un point d'intersection entre deux est construit, la valeur Z du point est
'0.000'. Quand on a appuyé sur 'Afficher figure', il affichera la figure avec la valeur Z
'0.000' .
Manuel d'utilisation DeMeet Vidéo
L' option 'Ajout automatique' permet d'ajouter la prochaine
figure definie. En sélectionnant cette option, la figure
courante sera ajoutée au programme CNC.
Copyright
©
2001 Schut Geometrical Metrology
