Définir un Plan
Pour définir des figures à deux dimensions avec le deuxième palpeur qualifié
TP2A90B90, comme des droites (mode Direct) et des cercles, un plan (cylindre ou
pour le deuxième
cône) doit être défini à l'aide du deuxième palpeur qualifié TP2A90B90. Il sera
palpeur
dégauchi sur ce plan, et les figures à deux dimensions définies par le deuxième
palpeur TP2A90B90 y seront projetées.
Sélectionnez le deuxième palpeur, TP2A90B90, dans la Liste de Sélection de Palpeur
dans le Ruban.

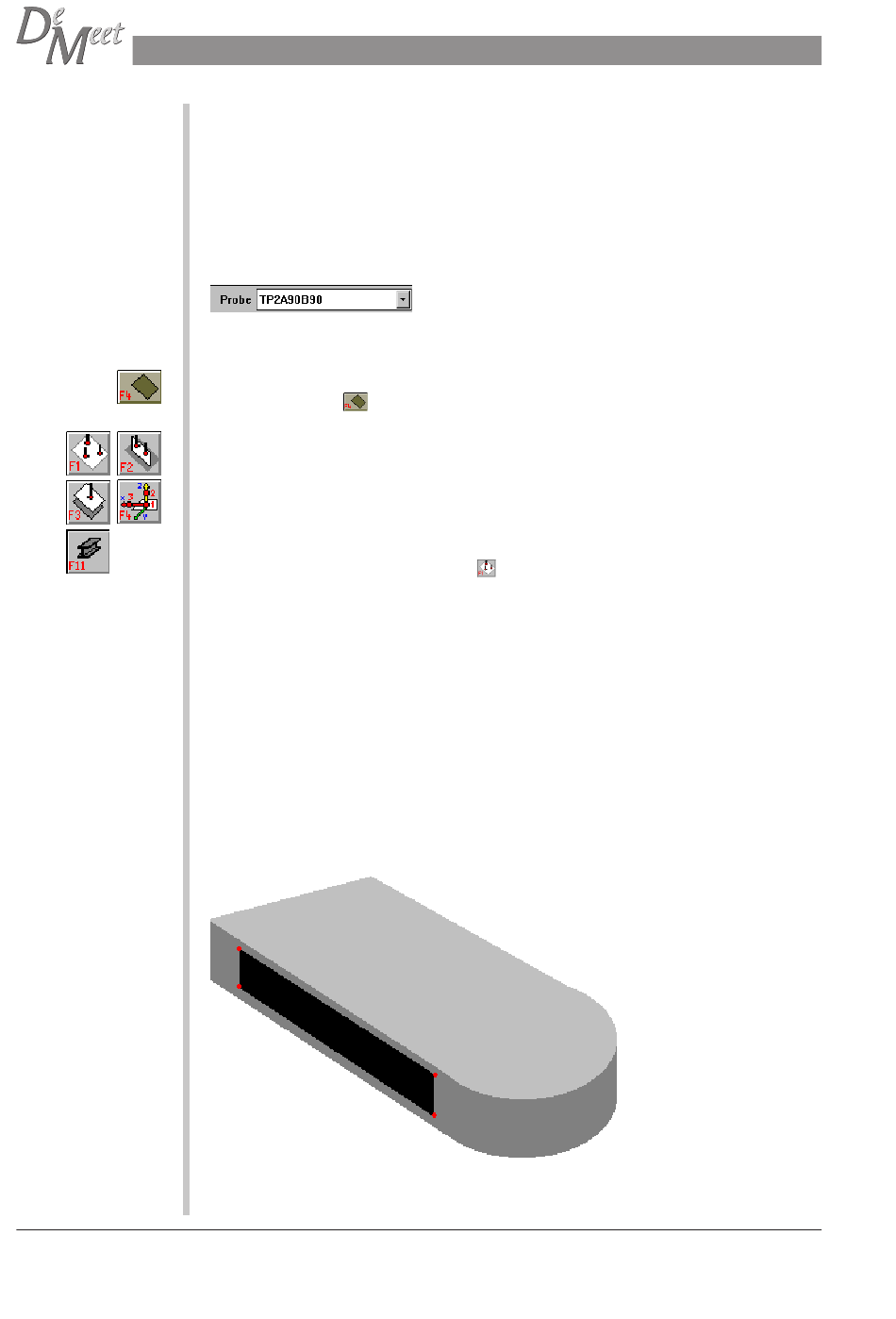

La surface du composant, montré dans le dessin ci-dessous, sera définie comme
Plan2.
Appuyez sur Plan ( ) sur la Barre d'Outils.
Une fois sélectionné, un nombre d'options devient actif sur la Palette. Il y a 5
options Palette pour la définition d'un plan. Définir un Plan à plusieurs points,
Définir un Plan perpendiculaire, Définir un Plan parallèle, Définir un Plan de
Référence et Construire un Plan.
Dans ce cas, le type de plan sera un Plan à plusieurs points.
Appuyez sur Plan à plusieurs points ( ) sur la Palette pour définir Plan2.
Une fois activé, l'Indicateur de Points affichera 3 points (en compte décroissant).
C'est le minimum de points requis pour la définition d'un plan. Si encore plus de
points sont requis, tapez le nombre de points désiré à l'aide du clavier.
Dans cet exemple, appuyez sur la touche '4' sur le clavier.
La boîte de dialogue Ajuster Compte de Points s'ouvrira, indiquant le nouveau
nombre de points sélectionné. Pour accepter le nombre de points, appuyez sur 'OK' .
L'indicateur de Points affichera maintenant 4 points (en compte décroissant).
Utilisez le joystick de la DeMeet pour déplacer et pour prendre 4 points de palpage
machine assez éparpillés sur le dessus du composant à l'aide du palpeur
TP2A90B90. Ne prenez aucun point dans un trou ou sur la surface composée.
